Scratch编程与物理-用Scratch学习“杠杆原理”

Scratch 少儿编程 7001浏览 0评论

友情提示:视频教程观看时请手动设置清晰度。

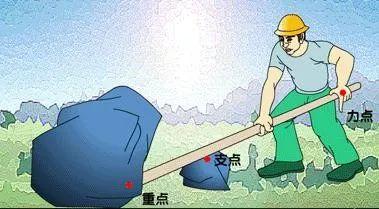

一、什么是杠杆?



一根硬棒在力的作用下能绕着支点转动,这根硬棒就是杠杆。耳熟能详的一句话“给我一个支点,我能撬动整个地球”,说个就是杠杆。



Scratch编程与物理-用Scratch学习“杠杆原理”





杠杆的五要素:

1、支点:杠杆可以绕其转动的点O

2、动力:使杠杆转动的力F1

3、阻力:阻碍杠杆转动的力F2

4、动力臂:从支点O到动力作用线的距离l1。

5、阻力臂:从支点O到阻力作用线的距离l2。



Scratch编程与物理-用Scratch学习“杠杆原理”



二、Scratch模拟杠杆原理



当动力*动力臂 = 阻力*阻力臂,也就是当:

Scratch编程与物理-用Scratch学习“杠杆原理”

杠杆就平衡了,这就是阿基米德发现的杠杆原理

现在我们来做一个杠杆平衡的实验:

一个杠杆的两边,挂着两个石头,初始时石头大小相同,他们到杠杆支点的距离也相同,此时杠杆平衡。而一旦改变其中一个石头的大小,此时平衡就会被打破,那怎么样恢复新的平衡呢?

除了改变另一个石头的大小之外,还有个简单的办法就是改变石头在杠杆上的位置,调节石头离支点的距离,也就是力臂的大小,来使杠杆重新恢复平衡。

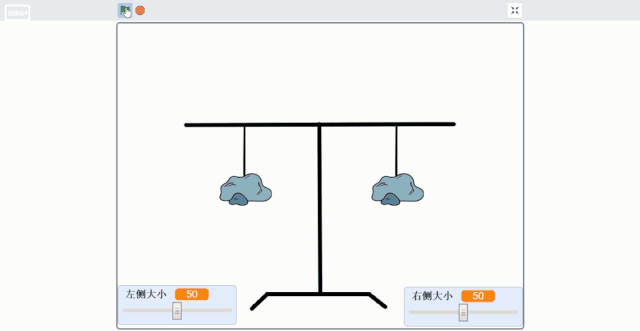

Scratch模拟杠杆原理的程序,就是采用改变力臂的大小,来满足杠杆的平衡条件。效果如下:

Scratch编程与物理-用Scratch学习“杠杆原理”



三、程序解析



1、通过变量来改变石头的大小,将石头的大小设置为变量



Scratch编程与物理-用Scratch学习“杠杆原理”

2、力矩的大小初始化,力矩就是石头的x坐标绝对值。



Scratch编程与物理-用Scratch学习“杠杆原理”

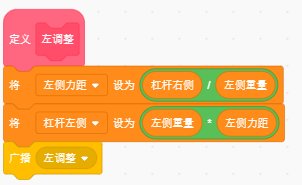

3、杠杆的平衡计算

Scratch编程与物理-用Scratch学习“杠杆原理”

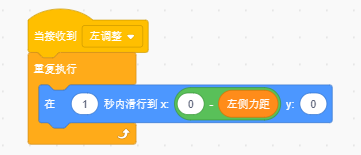

4、如果杠杆失去平衡,调整石头的力矩

Scratch编程与物理-用Scratch学习“杠杆原理”

Scratch编程与物理-用Scratch学习“杠杆原理”



生活中有很多杠杆原理的应用,大家一起来发现吧~

转自公众号:
吉米编程启蒙
