Arduino提高篇15—摇杆操作OLED多级菜单
摇杆操作OLED多级菜单

随着越来越多的人机交互需求,带有屏幕的嵌入式设备需要展示的信息也越来越多,多种菜单随着按键输入进行各种深入、各种切换操作。如何方便的管理不同菜单之间的切换操作呢?本篇通过实验来介绍多级菜单的实现思路。

1. 多级菜单介绍

在各种屏幕操作中,多级菜单其实是一种思路或者说是一种固定的编程框架。简单来说就是当按键触发时,根据按键定义从数组中取出当前按键需要跳转的界面索引,然后根据索引去执行响应的界面函数。

2. 具体实现

1. 首先,我们要定义一个结构体,结构体成员变量一般包括界面索引号、界面函数指针和与实际按键对应的变量,用来存储按键表示的索引号。其中,索引号与界面函数指针是对应的。

typedef struct
{
  unsigned char index;
  unsigned char up;
  unsigned char down;
  unsigned char left;
  unsigned char right;
  void (*operation)(void);
} KEY_TABLE;

本实验中定义了四个按键,故定义了up、down、left、right四个按键变量。

2. 使用定义的结构体类型来定义一个结构体数组,有多少个界面,数组的元素个数就是多少。

KEY_TABLE table[9] =
{
  {00000, (*menu11)},
  {10000, (*menu12)},
  {20000, (*menu21)},
  {30000, (*menu22)},
  {40000, (*menu23)},
  {50000, (*menu31)},
  {60000, (*menu32)},
  {70000, (*menu33)},
  {80000, (*menu34)},
};

本实验中定义了9个界面,所以如上数组元素有9个,其中界面索引号从0到8,分别对应其界面函数指针。本实验中一级菜单有2个,二级菜单有3个,三级菜单有4个。

3. 确定各按键按下需要跳转的界面索引。这一步骤确定了各界面之间的切换关系,非常重要。

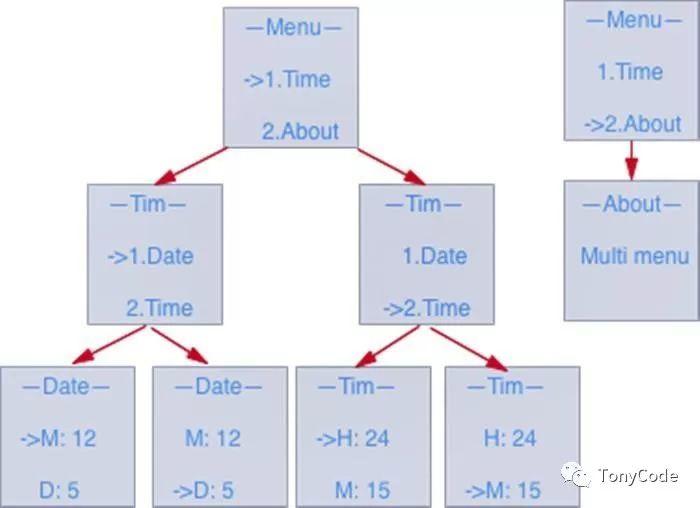

在此之前可以通过草图来整理菜单之间切换关系,如下所示为本实验9个界面之间的关联图。

Arduino提高篇15—摇杆操作OLED多级菜单
多级菜单结构

举几个例子:

在index为0,即menu11界面下,确定{0, 0, 0, 0, 0, (*menu11)}中四个按键变量的值:

  • 当按下up键时,显示menu11界面,即index为0的界面,那么此时up=0;
  • 当按下down键时,显示menu12界面,即index为1的界面,那么此时down=1;
  • 当按下left键时,显示menu11界面,即index为0的界面,那么此时down=0;
  • 当按下right键时,显示menu21界面,即index为2的界面,那么此时down=2;

故得到{0, 0, 1, 0, 2, (*menu11)}

在index为5,即menu31界面下,确定{5, 0, 0, 0, 0, (*menu31)}中四个按键变量的值:

  • 当按下up键时,显示menu31界面,即index为5的界面,那么此时up=5;
  • 当按下down键时,显示menu32界面,即index为6的界面,那么此时down=6;
  • 当按下left键时,显示menu21界面,即index为2的界面,那么此时down=2;
  • 当按下right键时,显示menu31界面,即index为5的界面,那么此时down=5;

故得到{5, 5, 6, 2, 5, (*menu31)}

各个界面之间的跳转关系根据实际的需求进行确立,如下为本实验中完整的结构体数组变量赋值情况。

KEY_TABLE table[9] =
{
  {00102, (*menu11)},
  {10114, (*menu12)},
  {22305, (*menu21)},
  {32307, (*menu22)},
  {44414, (*menu23)},
  {55625, (*menu31)},
  {65626, (*menu32)},
  {77837, (*menu33)},
  {87838, (*menu34)},
};

4. 根据实际按键返回值对应的功能,获取按键对应的界面索引号,然后根据索引号找到并执行对应的界面函数。

switch (keyValue)//获取按键对应序号
    {
      case 1: funIndex = table[funIndex].right; break;
      case 2: funIndex = table[funIndex].left; break;
      case 3: funIndex = table[funIndex].down; break;
      case 4: funIndex = table[funIndex].up; break;
    }current = table[funIndex].operation;//根据需要获取对应需要执行的函数
(*current)();//执行获取到的函数

3. 实验材料

  • Uno R3开发板
  • 配套USB数据线
  • 面包板及配套连接线
  • 双轴按键摇杆模块
  • OLED显示屏

4. 实验步骤

1. 根据原理图搭建电路图。

OLED屏的VCC、GND分别连接开发板的3.3V、GND,OLED屏的SDA和SCL分别连接开发板的A4和A5。双轴按键摇杆模块的VCC、GND分别连接开发板的5V、GND,模块的X轴输出、Y轴输出分别连接开发板的模拟引脚A0、A1。

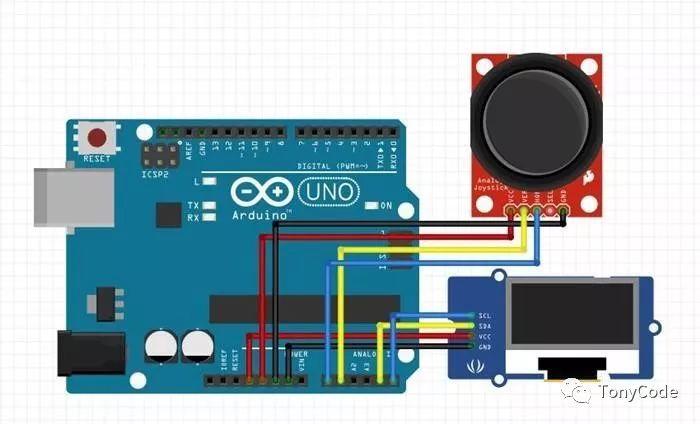

实验原理图如下图所示:

Arduino提高篇15—摇杆操作OLED多级菜单
实验原理图

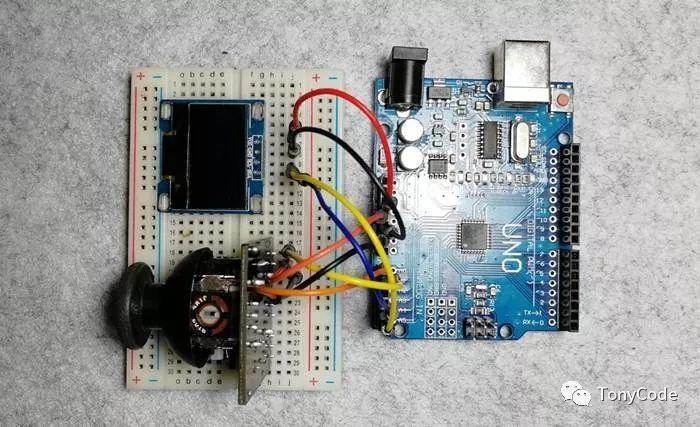

实物连接图如下图所示:

Arduino提高篇15—摇杆操作OLED多级菜单
实物连接图

2. 新建sketch,拷贝代码替换自动生成的代码并进行保存。

由于代码较长,完整代码可在文末获取。

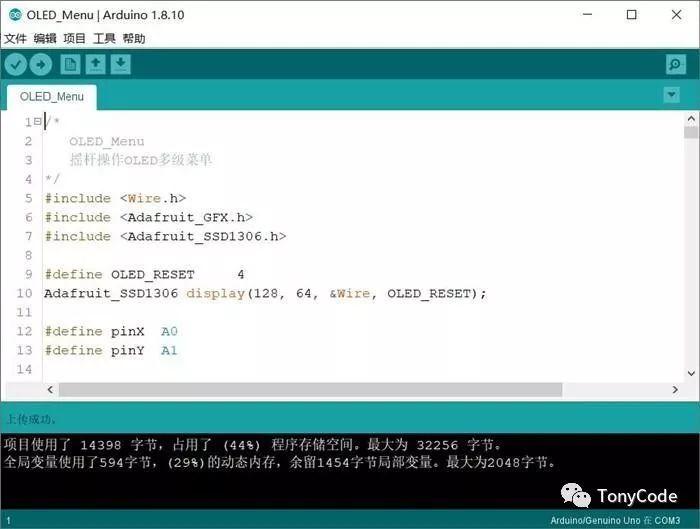

3. 连接开发板,设置好对应端口号和开发板类型,进行程序下载。

Arduino提高篇15—摇杆操作OLED多级菜单
程序下载

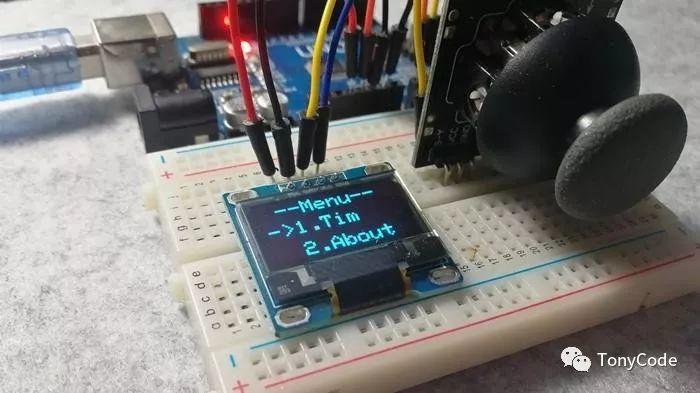

5. 实验现象

多界面切换效果:

Arduino提高篇15—摇杆操作OLED多级菜单
实验现象

转自公众号:
TonyCode
