初识树莓派gpio端口以及led闪烁实例

一、初识gpio

General Purpose Input Output （通用输入/输出）简称为GPIO

gpio有两种模式：板上模式和BCM模式

注：树莓派的gpio功能都是通过处理器的引脚输出接头实现的，板上模式就是板子上实际看到的引脚编号，这些引脚内置连接到处理器上，由于处理器有大量的引脚以及gpio所以就会出现处理器的引脚编号和板上引脚不一致的情况。

老版本树莓派都是26个引脚，比较新的的树莓派进行了拓展是40个gpio引脚。

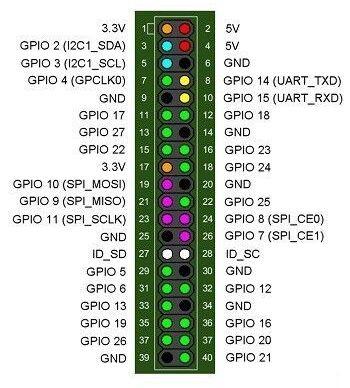

                    树莓派gpio引脚编码

端口分为三类

1电源物理端口：5V，3.3V，GND

2 gpio控制端口，我们可以通过编写程序控制这些端口的高低电平

3 剩下的端口暂时可以不了解，我们后面会给大家详细介绍

（请注意，树莓派的gpio引脚只能工作在3.3v以下，不能接3.3v以上的电压，如果要使用就要分压。）

二、小试牛刀

（编写gpio端口程序使led灯闪烁）

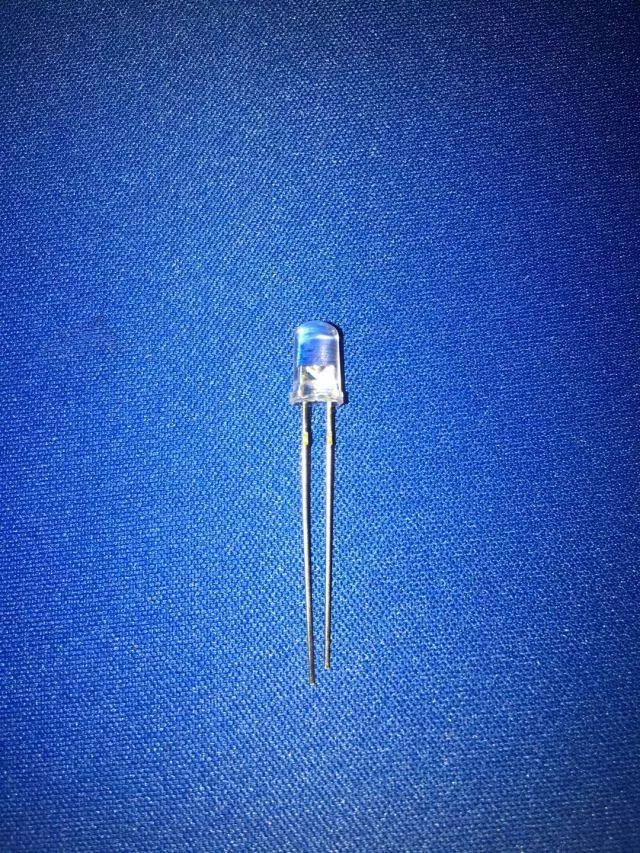

1.LED较长一段为正极，较短一段为负极

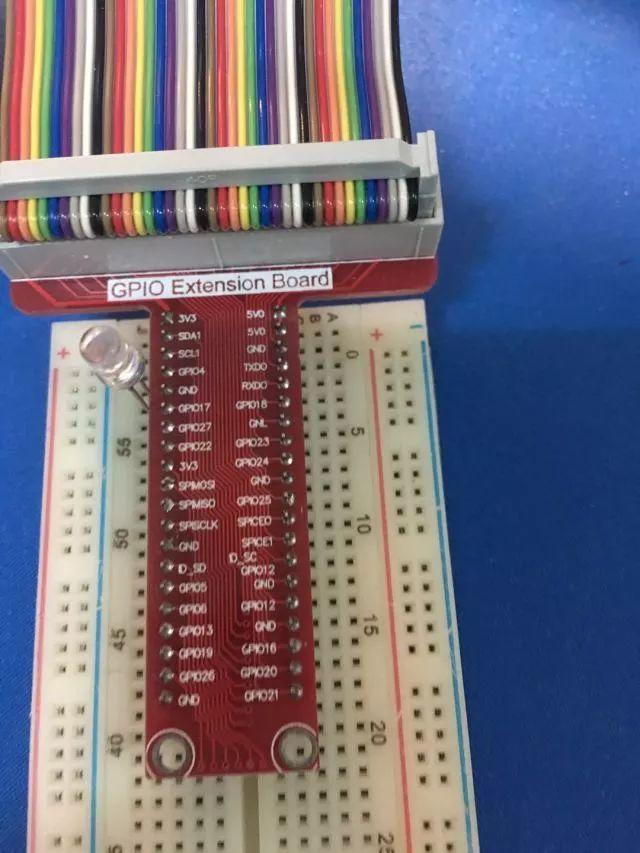

2.负极接到9号引脚，正极接到11号引脚（BCM的17号）

3写入代码

创建LED文件夹

sudo nano led.py

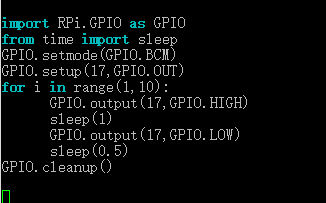

写入以下内容（在公众号回复“LED”即可获得）

4运行

sudo python led.py
