树莓派笔记07—wiringPi点亮LED

安装完wiringPi库后，我们就可以使用它来操作GPIO了，而点亮发光二极管的实验就如同「Hello World」一样神圣，本篇就在树莓派上驱动LED灯闪烁。

1. 硬件连接

LED发光二极管的负极连接到树莓派的GND，LED的正极连接一个220欧的限流电阻连接到树莓派的11脚。

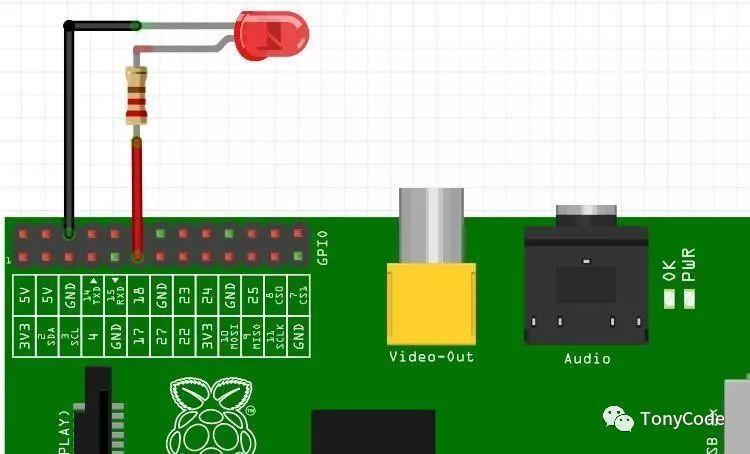

电路连接图如下图所示：

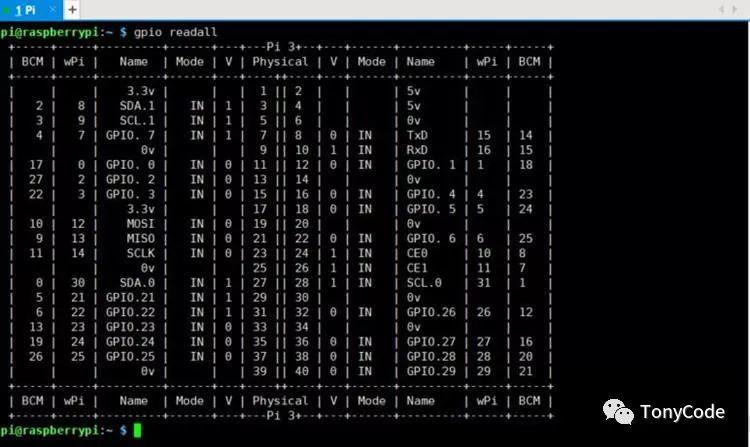

远程登陆到树莓派，在终端中输入「gpio readall」，可获取到引脚对应关系，我们可以看到，树莓派板载排针的11引脚对应的是wiringPi库的0引脚。

2. 终端一行代码实现LED灯闪烁

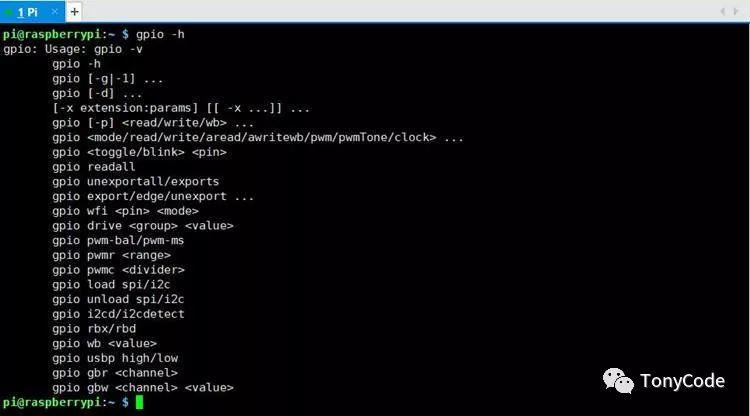

wiringPi库内置了一个gpio函数，该函数可以直接从终端访问GPIO，而无需编写任何代码。在终端中输入「gpio -h」可获取到gpio函数的应用说明：

我们在终端输入如下命令：

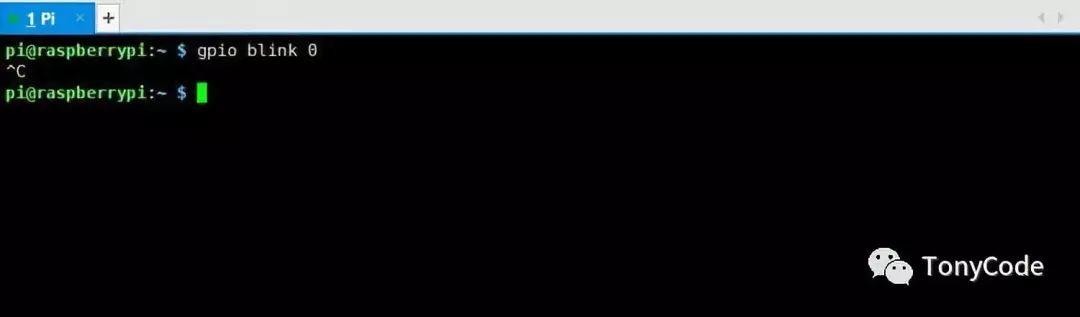

1gpio blink 0

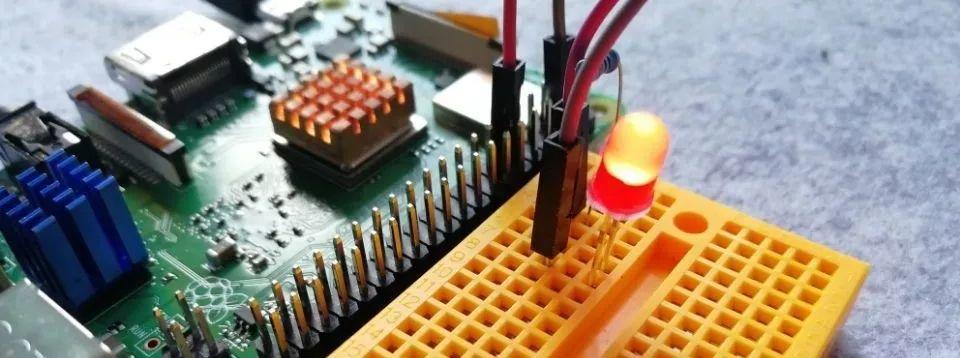

可以看到LED开始闪烁。

按下键盘上「Ctrl+C」可退出。

4. wiringPi编程实现LED灯闪烁

新建一个名为blink.c的文件，内容如下所示：

 1#include <wiringPi.h>
 2
 3int main(void)
 4{
 5    wiringPiSetup();
 6    pinMode(0, OUTPUT);
 7

 8    while(1)
 9    {
10        digitalWrite(0, HIGH);
11        delay(500);
12        digitalWrite(0, LOW);
13        delay(500);
14    }
15

16    return 0;
17}

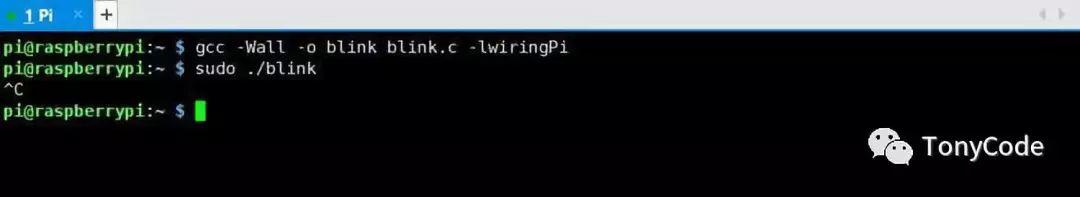

若是在windows中编写，需要将文件下载到树莓派中。在文件当前目录下输入gcc指令来编译程序：

1gcc -Wall -o blink blink.c -lwiringPi

接着输入如下命令执行编译好的程序：

1sudo ./blink

可以看到LED灯闪烁，我们可以改变延时时间来控制LED灯闪烁频率。通过「Ctrl+C」结束程序。
