同学们好，又到了我们学习scratch编程的时间了。前面的学习中我们已经掌握了舞台背景和角色造型的添加，并给角色设计了简单的动画，体验到了编程的快乐。今天老师带你们学习绘图编辑器，不但可以绘制更多的角色、造型、舞台背景，还可以对已经添加的角色、造型、舞台背景进行N次加工,创作出丰富的效果。怎么样？快快开始吧！
一、微课视频分享
1、选择工具的使用视频
从上次微课我们已经改版，现在全部用scratch制作微课视频，在scratch中可以很轻松的将我们编好的程序转换成视频模式，非常方便哦！同学们可以自己试试将自己的作品转成小视频发给老师哦！
本视频主要讲解选择工具的旋转和改变大小功能。
2、变形工具的使用视频
这个工具很好玩，感觉像拽烩面，我儿子说像甩印度飞饼，不管像什么，反正很好玩。
3、填充工具的使用视频
填充工具关键点是封闭的图形和不封闭图形的填充效果不同，这个会经常用到。有了以上这三个工具的使用经验，那你就能像李逵有了三板斧一样虎虎生威了！
二、详细学习绘图编辑器中的各种工具

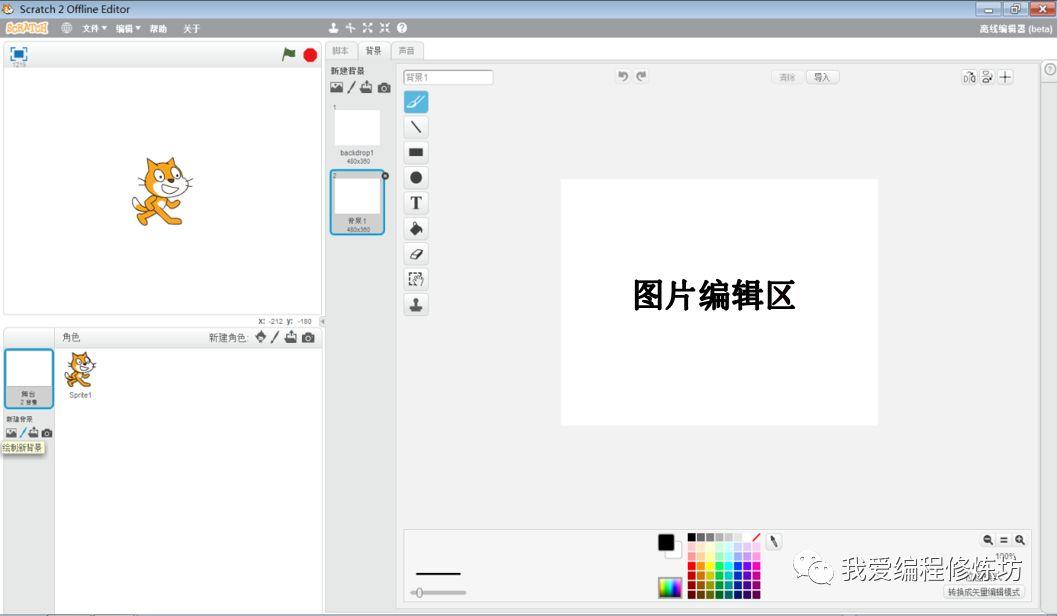

首先，启动scratch新建一个文件，我们看到的是空白的舞台背景1和第一个默认的角色小猫，接下来的操作是在“导入背景”或“导入角色”里相应点击“绘制背景”或“绘制角色”就能打开图片编辑器，可以看到脚本指令积木区换成了舞台背景或角色造型区，右边就是类似画图软件的图片编辑区。

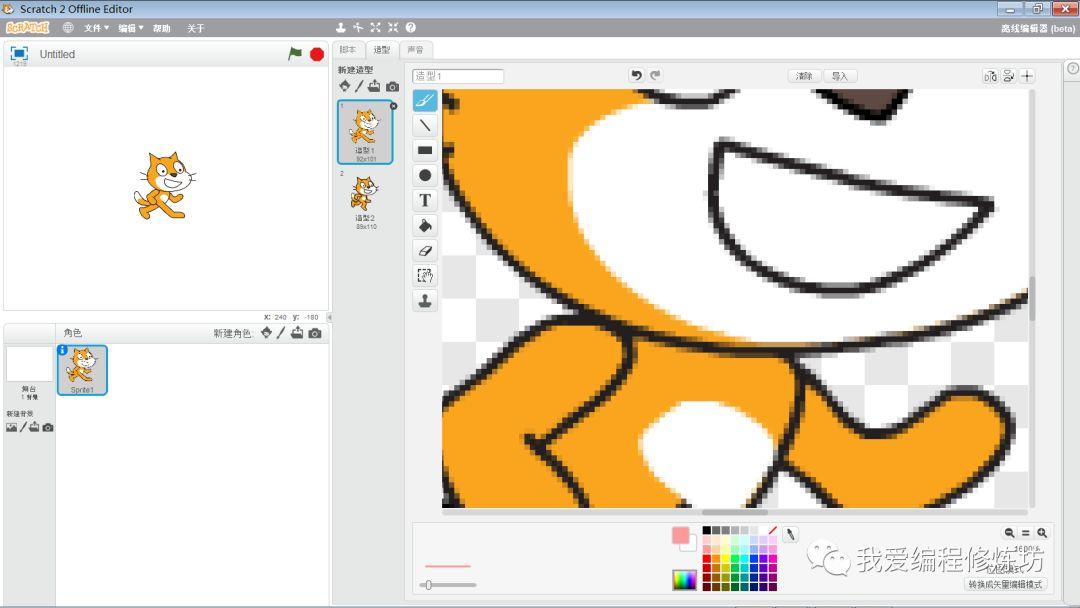

进行下一步讲解前我们很有必要知道：对于图片编辑器来讲有位图和矢量图两种模式，图片是以像素来存储的，位图保存的是像素的位置和颜色而矢量图保存的是像素的绘制规则，

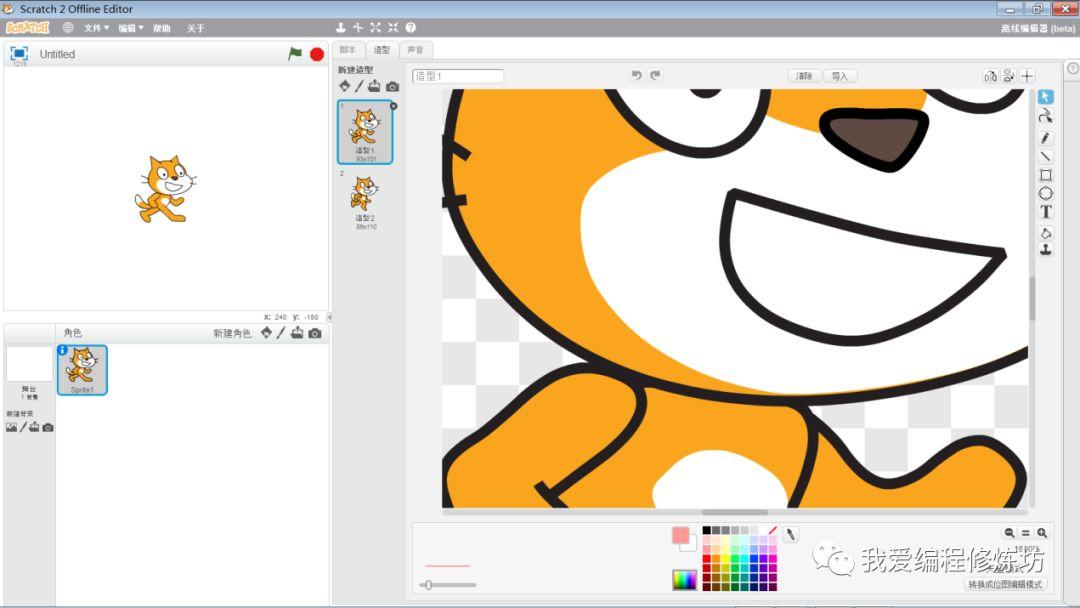

所以位图拉伸后会模糊而矢量图依然清晰。如下图

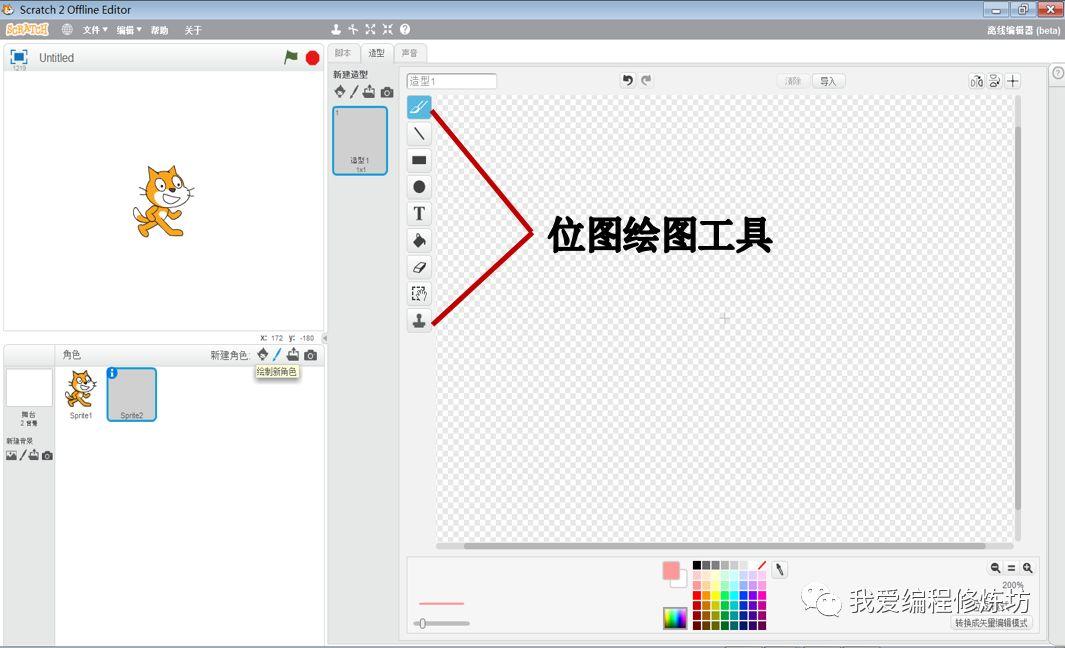

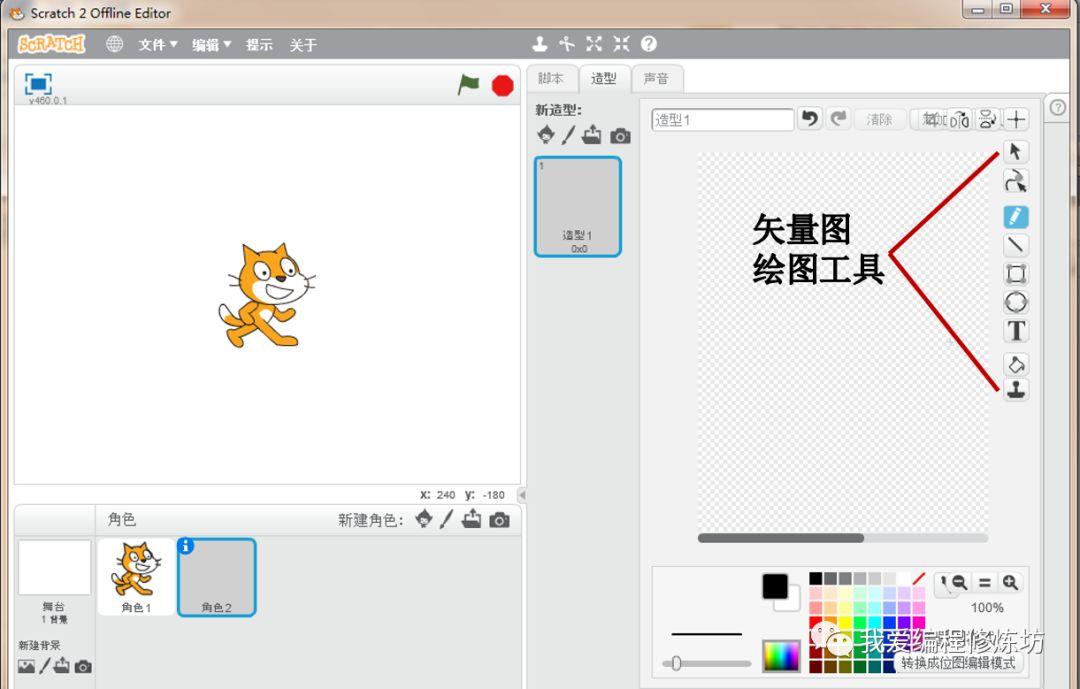

下图为矢量图模式
注意看不同模式下左右工具箱的位置、工具。它们的工具外观上大同小异，实际效果和使用方法有很大不同，我们来学习较难掌握的矢量模式吧！

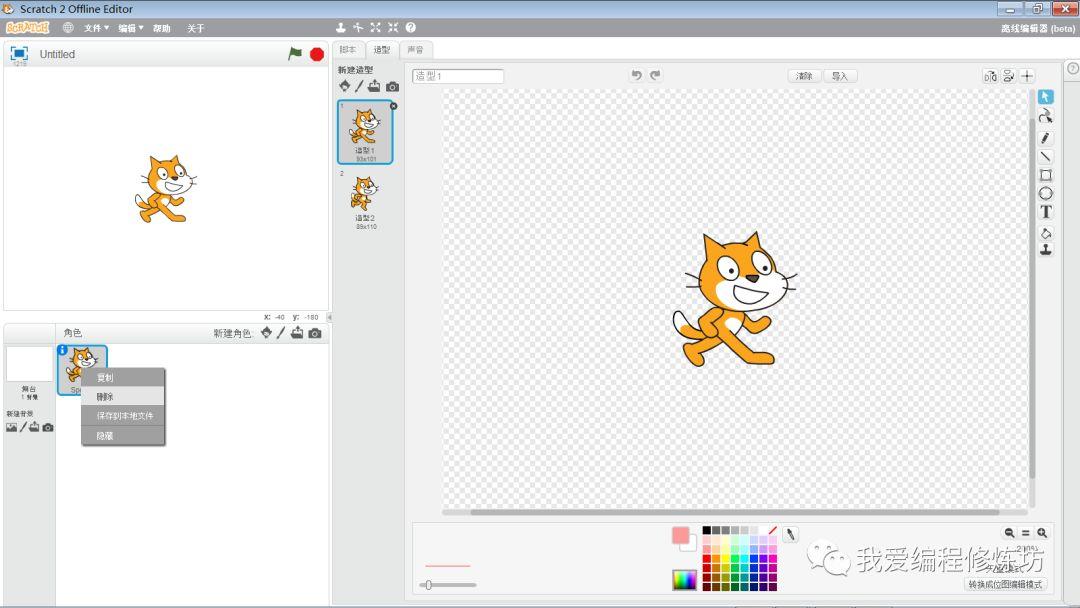

第二步:工具的认识.删除小猫从绘制新角色开始，调出图片编辑器，切换好矢量图模式.

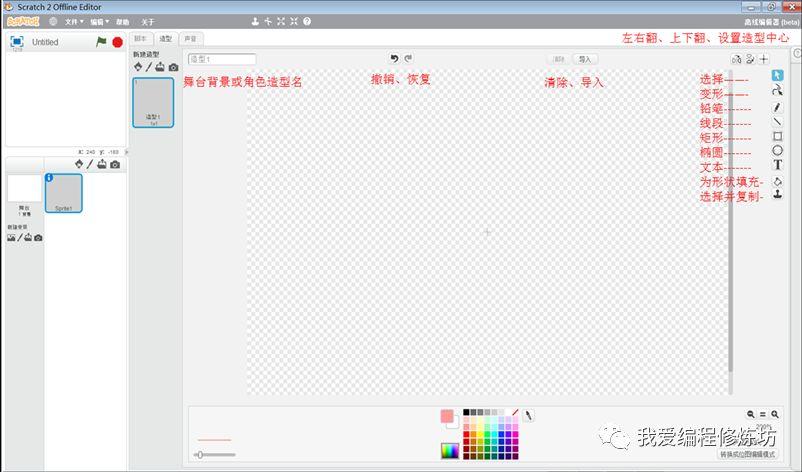

我们对照认识矢量图模式下的图片编辑器常用工具

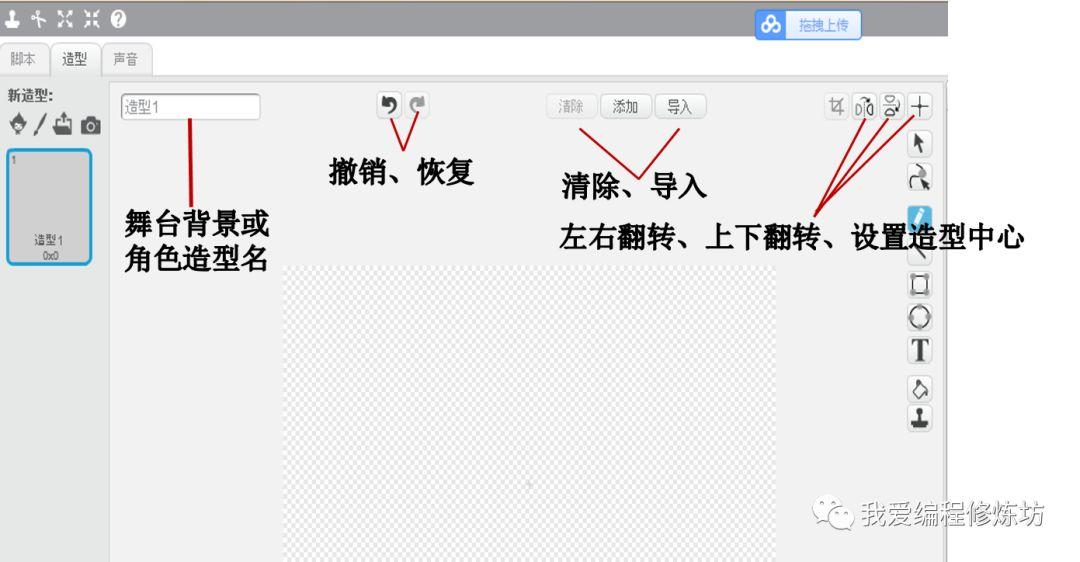

（一）、通用工具介绍
舞台背景或角色造型名：过多的背景和角色造型会不利于我们编写脚本，在这里命名是最好的习惯了。
撤销、恢复：常言说“世上没有后悔药”，在操作中难免经常会有一些小小的画图失误或者是来回比较的思考，撤销和恢复可以帮助我们挽回这些失误，让你想什么时候吃后悔药就什么时候吃，有此二键足矣！我们就这么任性。
清除、导入：画的太累没有好的创意，唉！画错了一步一步撤销太慢！哈哈！我们任性，我们不想要了可以直接清除！什么都没有了，从头再来吧，因为我们精力充沛呀。他山之石可以攻玉啊，导入也是不错的选择。
左右翻转、上下翻转、设置造型中心：你以为你是大师兄，筋斗云想怎么翻就怎么翻？左右翻、上下翻都行！翻来翻去也只能围绕着造型中心点翻！动手试一试吧！

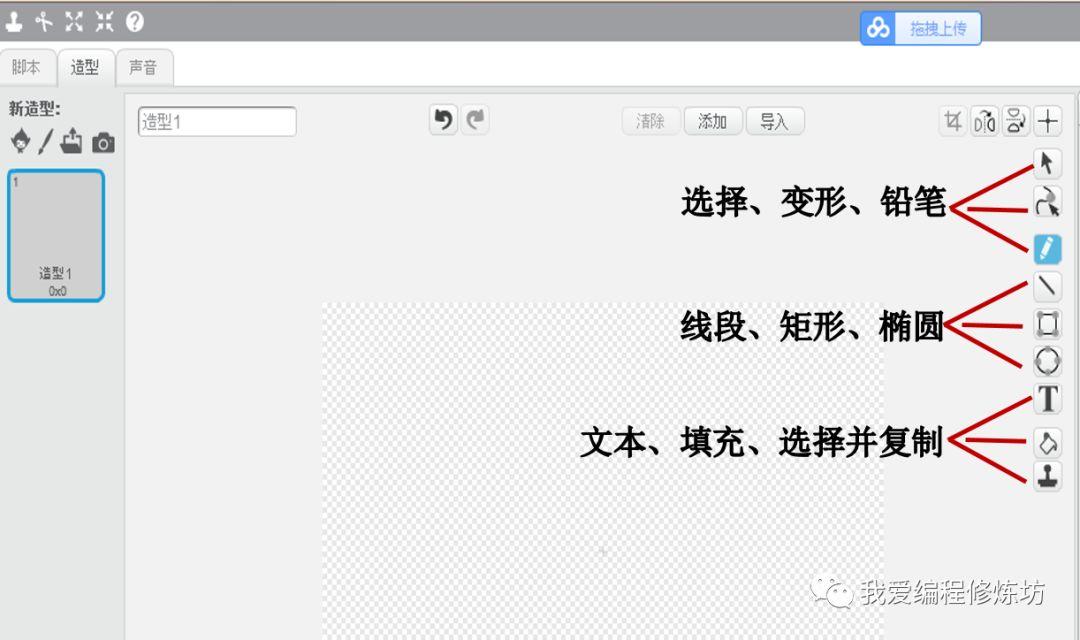

（二）、、绘图编辑工具的介绍：

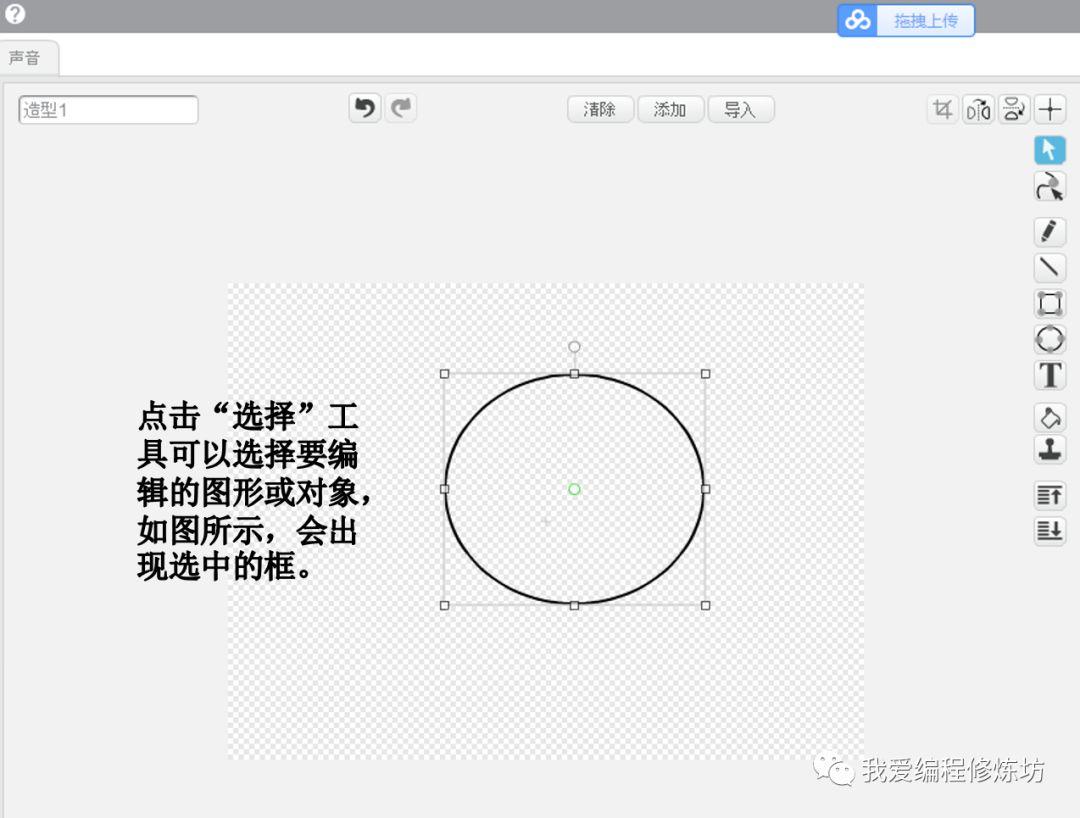

1、选择工具的使用：

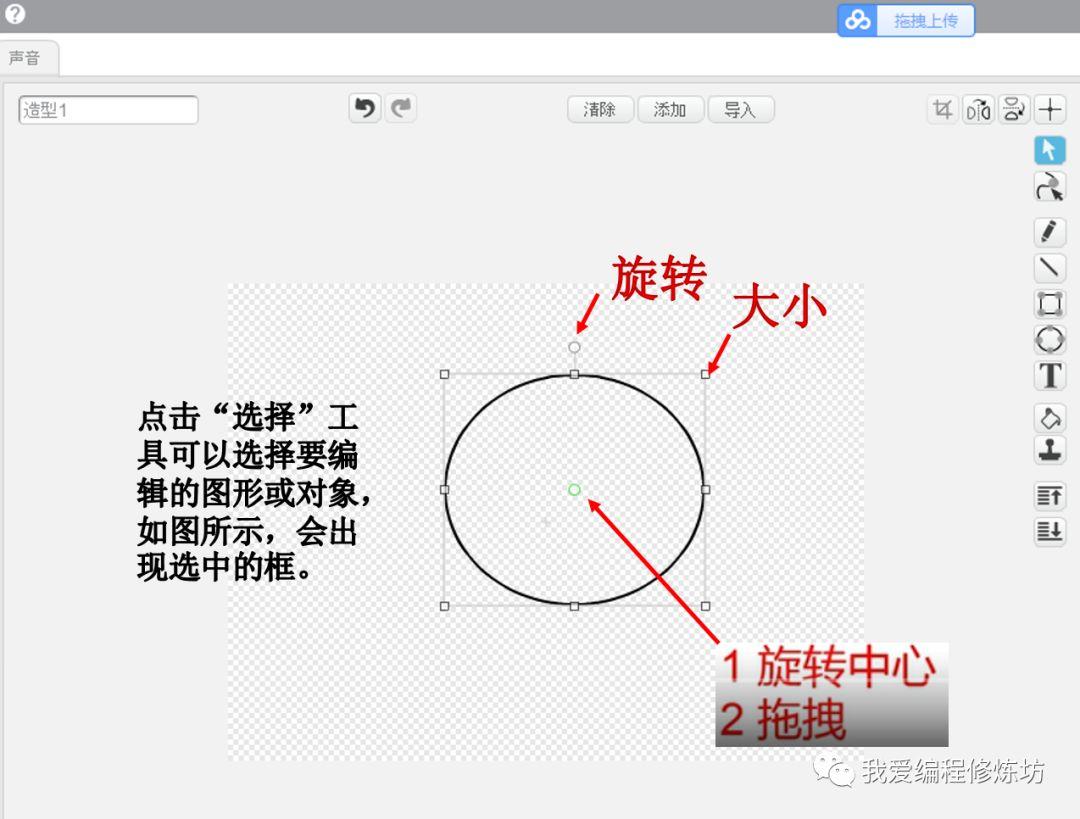

选择工具选择对象后，拖住圆点可以任意旋转，点击方框四周围的小方块可以任意调整大小，按住旋转中心可以拖拽，按住shift可以改变旋转中心位置，在旋转对象时旋转中心发生变化。

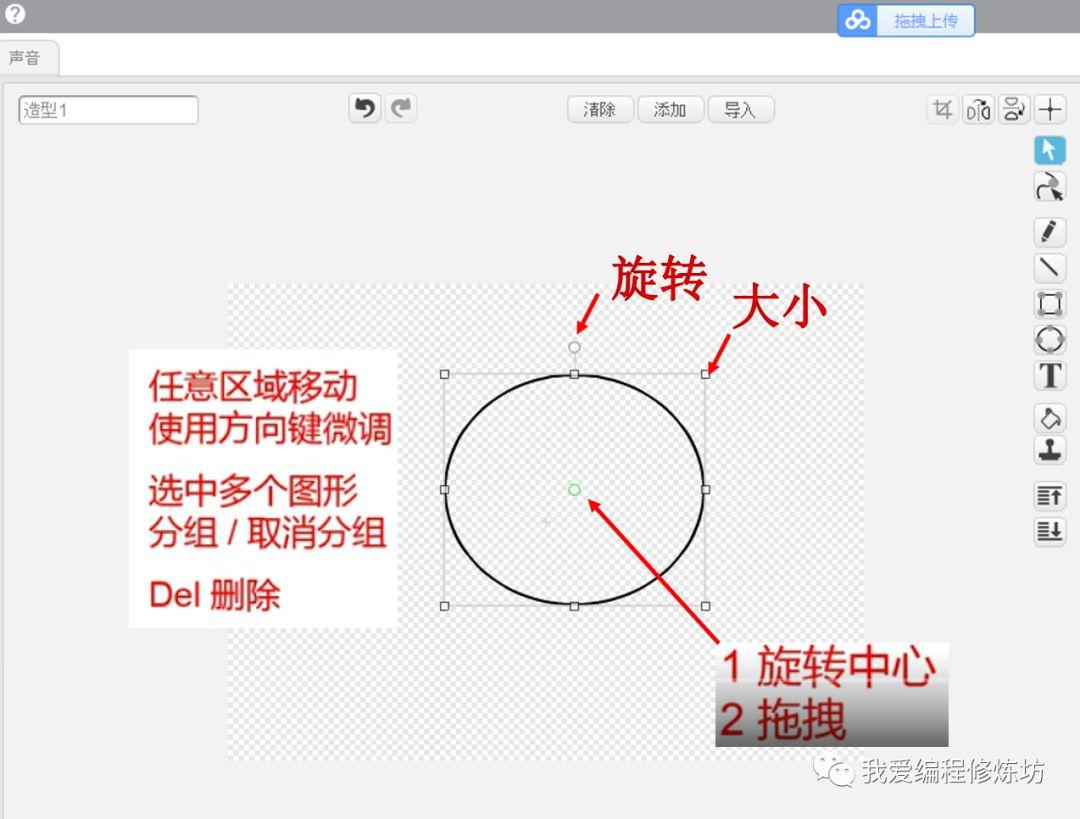

上图中还有一些重要的功能，如选中多个图形分组/取消分组等功能 ，下节课我们会结合实例进一步讲解。
2、变形的使用

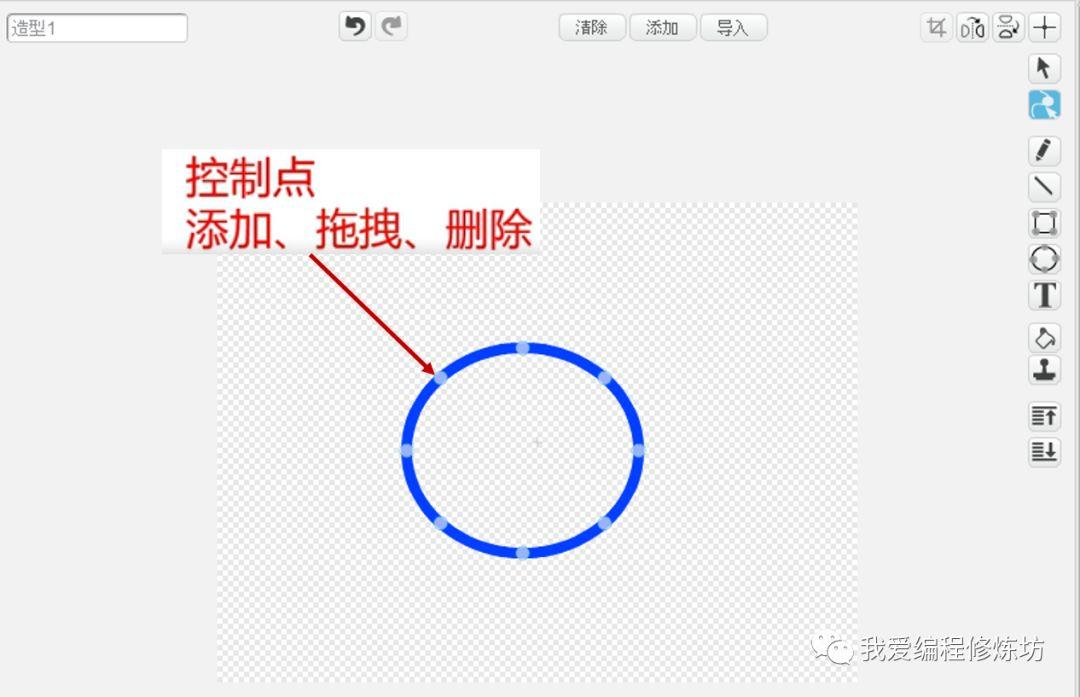

点击变形工具后对象会出现很多控制点，拖拽其中一点可以像甩烩面一样进行任意拖拽。还可以在对象上任意点击一处可以添加控制点，如果想要删除点击控制点，就可将该点删除。
3、铅笔的使用
和其他绘图或画图工具相同。可以任意绘画。
4、线段的使用
添加曲线可以和变形搭配使用，利用变形添加控制点，使线段变为上图中直线折线，按住shift键拖拽可以变为曲线。因此，按住shift为曲线，不按shift为直线，请同学们分清楚哦！

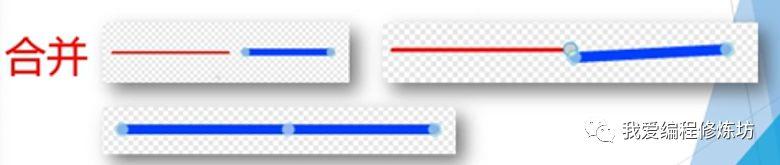

合并就是将红线的一个端点与蓝线的一个端点重合放置在一起，就将两条线合并了，而且还变成了一种颜色，这么神奇！动动手，你就会发现更神奇的现象，究竟什么时候变红色，什么时候变蓝色，都有可能哦！这要看你怎么操作喽！
分裂什么样呢？把两个重合的端点移开就是分裂，记得搭配shift键一起使用哦！让我们来试一试效果吧！
5、正方形的使用
和其他画板功能一样哦，需要注意的是，同时按住shift是正方形，不按shift的话是什么样呢？试试不就知道了！嘘！悄悄告诉你！我用我的脚指头都能猜到了，当然是矩形喽！
6、圆形的使用
提醒一句，绘制圆形按shift与不按shift效果不一样哦！
7、文本的使用
因为此软件是麻省理工开发的，所以，想输入中文的话，刘老师会交给你更好的方法哦！不用着急！以后的课程会讲的。你用文本的话就先用英文好了，就当是提高英文水平的小练习吧!
8、填充的使用
刘老师温馨提醒您，在填充的时候分两种情况：
一、对封闭的图形此工具可以填充封闭线条内部。
二、对断开的或不封闭的图形此工具只对线段进行填充。
如果搞不清楚上面两种情况，你可能就悲催了！
9、复制的使用
点一下试试吧，操作电脑如果不会使用复制，那才叫悲催！
10、上移一层和下移一层的使用
功能很简单，试一试吧，如果还是不会，下节课在案例中我们会用到并详细讲解。
三、学生作品欣赏：

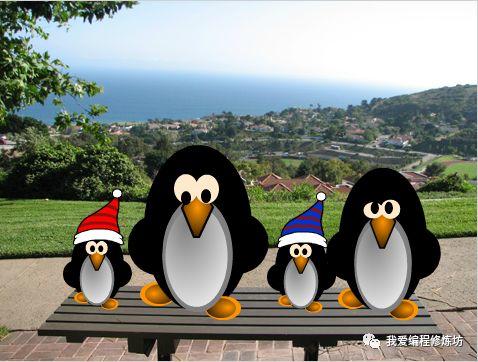

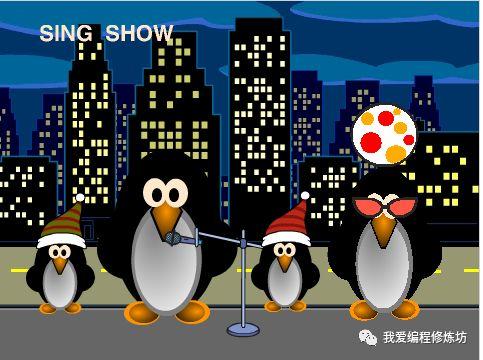

今天讲了这么多，内容多，但想到能画出好多背景和角色，我们还是很期待的哦！欢迎收看下节课的《用绘图编辑器绘制企鹅》，下面把刘老师的学生绘制的各种企鹅给大家奉上！
同学们！是不是也想画出这么和谐的一家子呢？刘老师的学生还做出了很多企鹅系列动画，冯喆同学的《企鹅一家历险记》、李明昊同学的《企鹅跳肚皮舞》等等都是很棒的哦！以后我会分批把他们优秀的作品带给大家的！
