模块接线
描述核心模块及连线
1. 树莓派安装系统
- 参考本站：树莓派3-系统安装-利用Noobs进行系统安装
2. 安装python及GPIO安装
- 参考本站: Python和GPIO安装
- 参考本站： 树莓派3物联网栏目
3. L298N模块介绍

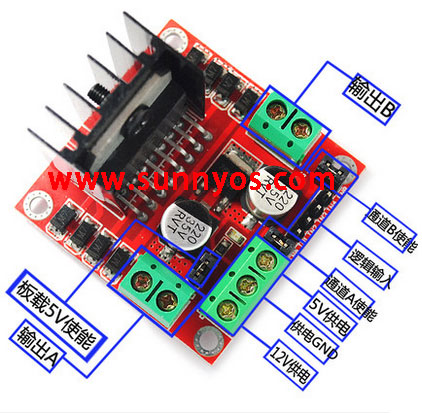

L298N的每个接口功能图：
L298N接树莓派和电机接口图：

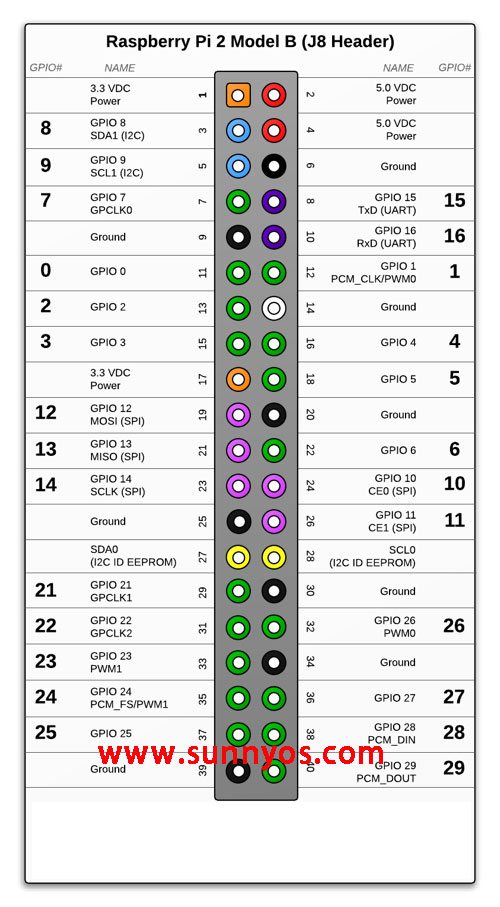

在上图中我已经把L298N这个模块什么地方应该接哪里都画出来了。in口想接树莓派上面GPIO的哪个口都可以，只要你能正确的输出电平给模块来控制马达就可以了。我们可以到树莓派的官方网站上面可以找到这张GPIO口的图。
我们常用的是power和ground还有gpio的口，power是电源输出，ground是接地，gpio是信号口。我们需要接继电器或者其他传感器的时候也会看到有电源输入和gnd这些口，这样对照上图就可以轻松的解决这些问题了。
- 整合连线

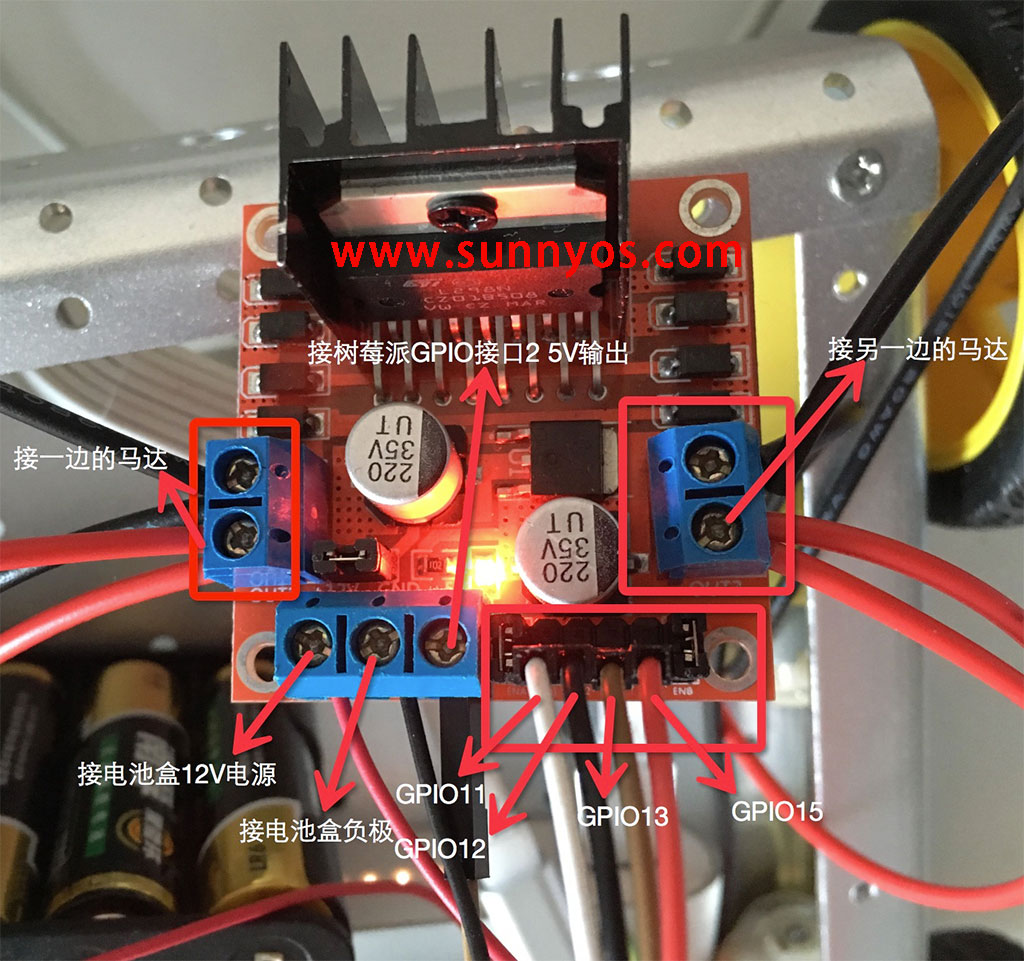

- 把马达接到L298N上面
- 电池盒的正极接到12v接口，负极接到接地接口（中间那个）
- 第三个接口需要一个5v的输入，我就从树莓派的GPIO2取。
- in1、in2、in3、in4分别接树莓派GPIO的11、12、13、15。

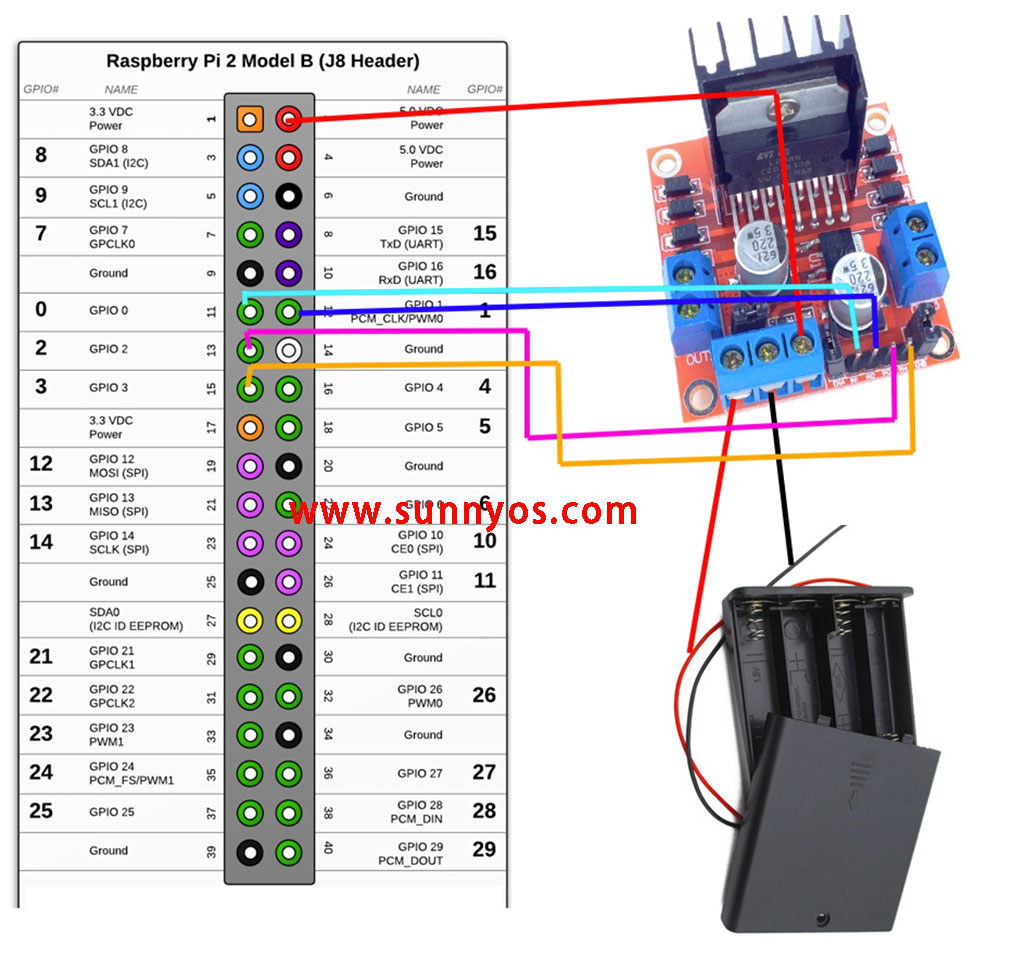

这张图大家应该能理解到上面in1到in4的接法了，还有电源的接法包括电源的接入等等这里也已经体现出来了。
视频演示：
- 高清视频下载地址：http://yunpan.cn/cFCfx8MwmmcSx （提取码：0d35）
- 链接:http://pan.baidu.com/s/1kTjKlNp 密码:jkfj
