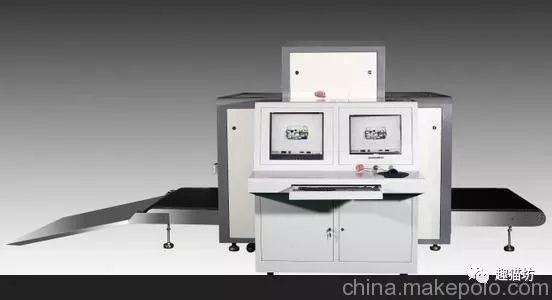

安检机，又名安检仪，包括安检X光机，行李安检机，三品检查机等。

安检机广泛应用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等。

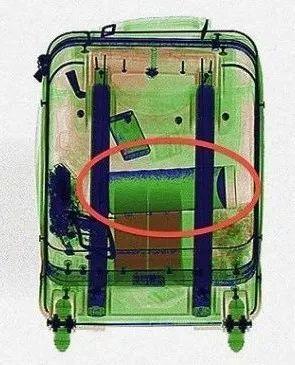

安检机的“火眼金睛”全靠X射线来实现，X射线是一种可以穿透木材、纸板、皮革等不透明物体的电磁波。安检机能根据物体对X射线的吸收程度，在荧屏上呈现不同颜色的影像。简单来说，橙色代表有机物，例如食品、塑料等；书本、陶瓷等显示为绿色；金属则显示为蓝色。这时，安检员快速查看X射线扫描的透视图像，就能凭借丰富的经验判断是否有违禁品。



在不同的场合，对于违禁物品的要求是不同的。常见的违禁物品包括：

1、毒害品（毒品、特殊药品、有毒物品等）；

2、管制刀具；

3、腐蚀性物品（强酸强碱物品等）；

4、放射性物品；

5、易燃、易爆物品（汽油、易燃有机物、打火机、压缩气体等）；

6、爆炸物品类（炸药、鞭炮、火药等）；

7、枪支、军用或警用械具类；

8、乳液、液体；

9、宠物、动物；

10、国家法律法规规定的其他禁止携带、运输的物品。

正是因为有了安检机，我们出行才更加安全、便捷。

为了加深对安检机的理解，让我们动手用Scratch来做一台功能强大的安检机吧。

1     本案例适合对象

本样例适合2年级及以上，且已经学习完Scratch基础课程的孩子。

2     功能分解

2.1     安检机的结构

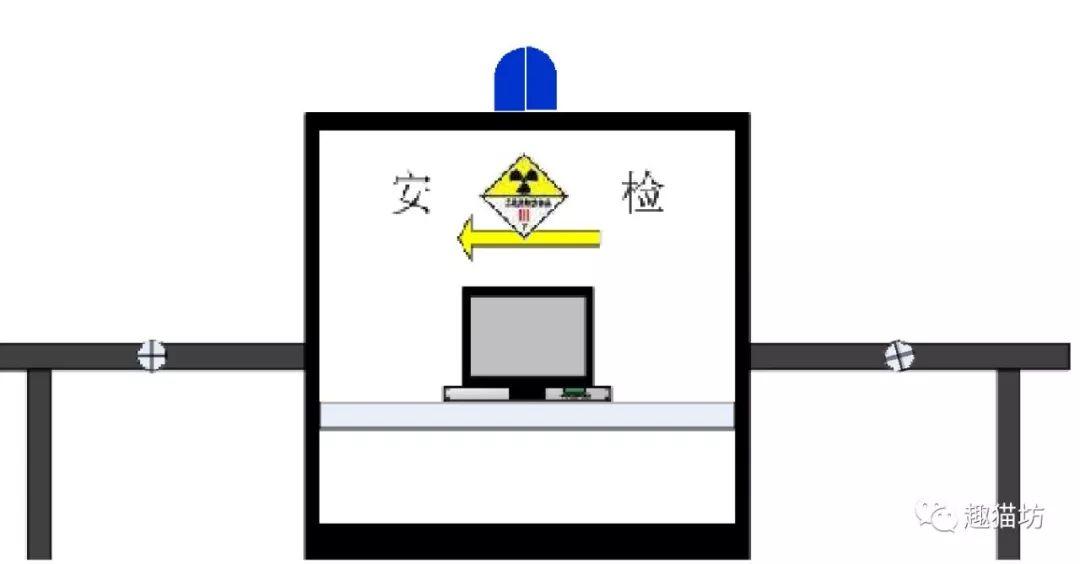

为了演示安检机的工作情况，我们把安检机拆分为八个部分：机箱、显示器、操作台、传送带、传动轮、检测区域、警报灯、标识标语。用造型工具自己绘制一套吧，如下图所示。

2.2     安检机的工作流程

物品从安检机的右侧，顺着传送带进入安检机机箱内部，到达检测区域后，使用X光拍照，将照片投放到显示器上，随后物品经过检测区域的识别后，被传送带运到安检机的左侧。

如果物品是安全的，警报器不工作；如果物品是违禁物品，警报器就发出警报声，并且交替闪烁红黄灯光，约2秒后停止警报。

3     编程实现

3.1     舞台设置

舞台背景选择一张安检现场的照片，这样符合安检机的使用场合。

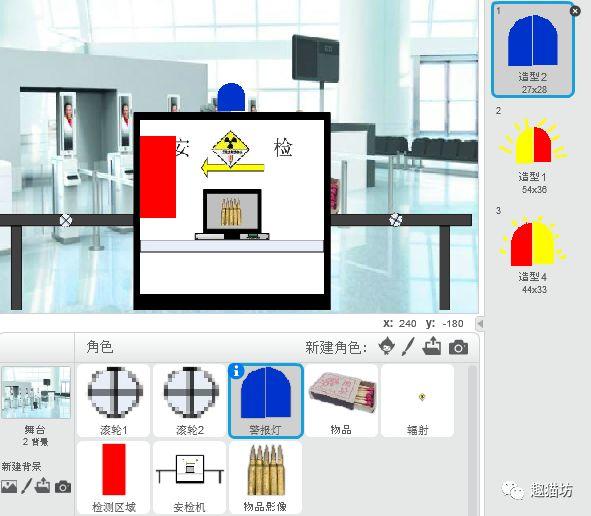

3.2     角色设置

舞台上一共摆放8个角色，如下图所示。

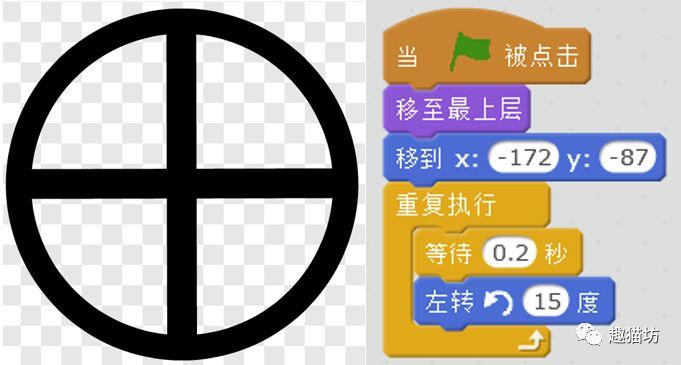

3.2.1    滚轮1和滚轮2

因为安检机是静态的，看不出传送带在工作。为了增加其动画效果，所以在安检机两侧的传送带位置各摆放了一个“滚轮”角色。程序运行后，让他俩原地逆时针旋转，这样就给人一种传送带正在工作的感觉。一个圆圈，一个十字架，造型就这么简单。中心点一定要设置在十字架中间哦！滚轮的大小可以用积木设置，也可以用缩放工具设置。

需要注意滚轮的图层一定要放在“安检机”角色的上面一层！

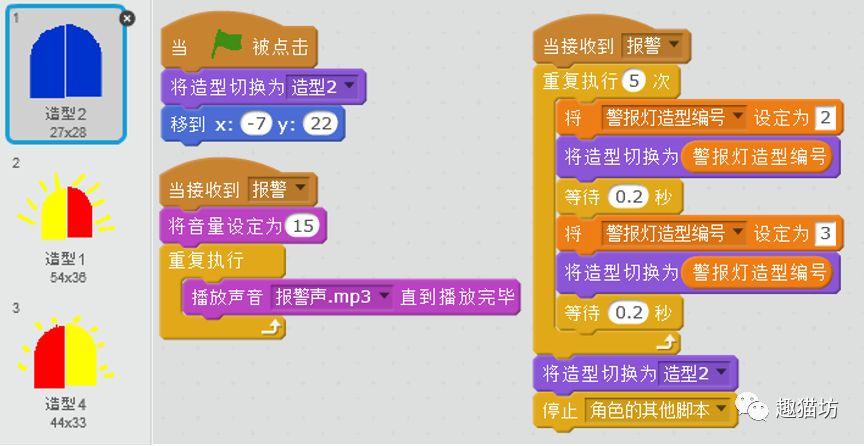

3.2.2    警报灯

警报灯摆放在安检机顶部，默认情况是不工作的，保持为蓝色。当物品是安全的时候，警报灯不工作，需要1个造型。当物品是违禁的，警报灯就交替闪烁，需要至少2个造型。这样，警报灯一共需要3个造型。动手自己绘制吧。如下图所示。

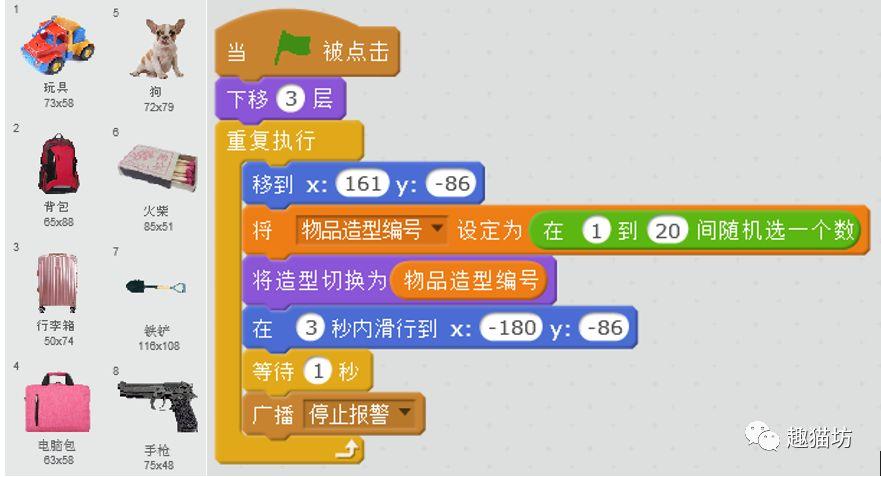

3.2.3    物品

为了演示多种物品进入安检机的情况，给“物品”角色增加若干造型就可以了。为了方便编程，快速区分哪些是安全的物品，哪些是违禁物品，我把造型编号1到4的设置为安全物品，大于4的设置为违禁物品。为了感觉物品放在传送带上，需要把每一个造型的中心点设置在物品底部。为了让物品能进入安检机的机箱，需要调整每一个造型的大小。所有物品的造型来自于网络，有的需要用photoshop软件进行简单的加工，小朋友们可以请家长或者老师帮忙。

物品进入安检机的机箱内会被遮挡，直到从安检机内部出来才能看见。怎么实现这个功能呢？很简单，将“安检机”角色置为顶层，“物品”角色下移几个图层就可以了（scratch控制图层的能力感觉有点不好用，尤其是有多个角色要设置不同图层时，具体下移几层可以通过测试来决定）。

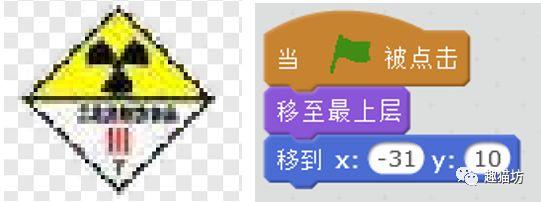

3.2.4    辐射标志

辐射标志只是一个图标而已，程序运行后将其设置在安检机上就可以了。有兴趣的同学可以为它增加一些特效。比如在“扫描检测”的时候，其颜色有所变化。

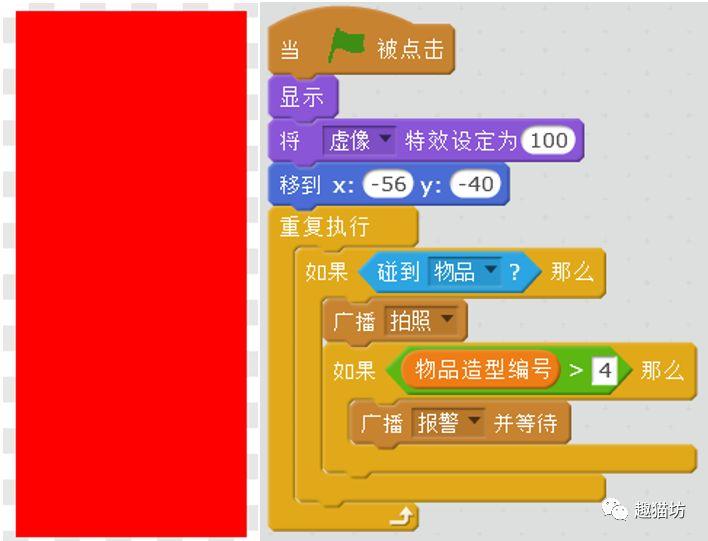

3.2.5    检测区域

设置“检测区域”的目的是等物品进入到安检机内部后，根据物品类型（造型编号）来发出对应的消息，将检测结果告诉其他角色，从而触发警报灯工作或者不工作。

“检测区域”角色是一个红色矩形，当它碰到“物品”角色时启动检测功能。

为了模拟真实情况，要等物品全部进入安检机内部才能进行拍照、识别。所以我把“检测区域”角色安放在安检机出口位置，让物品能充分进入机箱内部。

因为“检测区域”是在机箱内部的，在舞台上是看不见它的，所以我将其透明度设置为100%。注意这里不能用隐藏积木，因为一旦用了隐藏积木，“检测区域”就碰不到“物品”角色了。

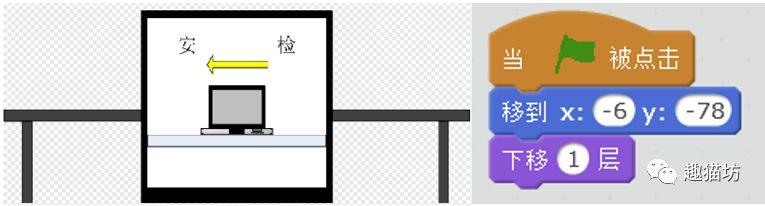

3.2.6    安检机

“安检机”是我们这个例子的主角了，不过到目前为止，它的大部分功能都已经被其他角色分担了，所以它就只剩下一个空壳子了。其造型和程序如下，注意要将它放置在“物品”角色的上面一层，这样才能遮挡住“物品”。

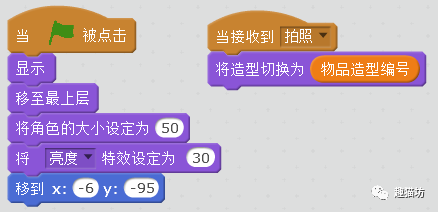

3.2.7    物品影像

“物品影像”角色用来模拟“物品”角色的照片。当“物品”经过“检测区域”时，会被X光拍照，图像会显示在显示器上。

复制“物品”角色，将其命名为“物品影像”就可以了。当然它的程序要适当修改，主要是设置它的大小、位置、特效。

注意：

1、如果“物品”角色的造型排列顺序或内容发生了变化，“物品影像”角色也要做相应的调整。

2、“物品影像”角色要放置在“安检机”的上面一层，位置在显示器上。

4     运行调试

在调试程序的过程中，总会发现一些不对劲的地方。比如角色的位置、大小、图层关系、工作状态、逻辑关系等等，这需要我们仔细观察真实的安检机是如何工作的，并想办法去模拟。

5     总结

虽说这是一次模拟，但是对于小朋友来说，也是一次创作。

和爸爸妈妈、小朋友们一起来试玩这个程序吧。相信通过这次模拟，小朋友们会对安检机的工作原理、结构、工作过程有了一个清晰的认识。也认识到安检机在安检工作中的重要作用。以后我们出门的时候，就知道哪些东西是不能携带的，生活中要远离哪些危险物品。

本例中出现了8个角色。角色数量较多，需要小朋友们充分理解每个角色的作用和工作方式、位置。小朋友们从中可以学习程序的三大结构，包括顺序结构、循环结构、分支结构。掌握了随机数的应用方法，学会了用参数来修改角色造型，学习了角色图层的概念、角度的概念，学习了用造型工具来绘制角色。

6     程序链接

模拟安检机工作V01：https://kada.163.com/project/1544913-954149.htm
