植物的智能反馈系统
课程简介
- 想要种植一颗植物，除了爱心可远远不够。需要了解植物的不同习好，比如对水分、阳光、温度等等的不同需求。因此在生活中想种植出一颗健康的植物，需要丰富的种植经验，和贴心的照料。那作为新手的我们，如何能快速上手呢？ 本节课，我们将了解如何使用科学的传感监测手段，获得植物的实时健康情况，瞬间变成生物小小科学家。
课程目标
- 科学：了解植物生长所必需的条件
- 技术：如何量化看不见的数据使得植物健康成长
- 工程：传感器的添加及是使用
- 数学：整理及分析传感器上的实验数据，获得课程最重要的启发
课程大纲
- 第一阶段
- 1. 讲解植物生长的生长条件
- 2. 讲解不同的生长条件的重要性
- 第二阶段
- 1. 课程包的介绍
- 2. 器材安全使用说明
- 3. 课堂纪律
- 4. 引导学生进行探索
- 第三阶段
- 1. 学生讨论
- 2. 分享观点
在线学习
适当的水
适当的空气
适当的温度
肥料
因变量
植物健康情况
小天
我知道植物需要这些必要条件，但是每一项都是不能多不能少，而我没有种植经验，该判断植物的水分等因素是否事宜呢？
我们何不尝试用传感器来量化看不见的数据呢？

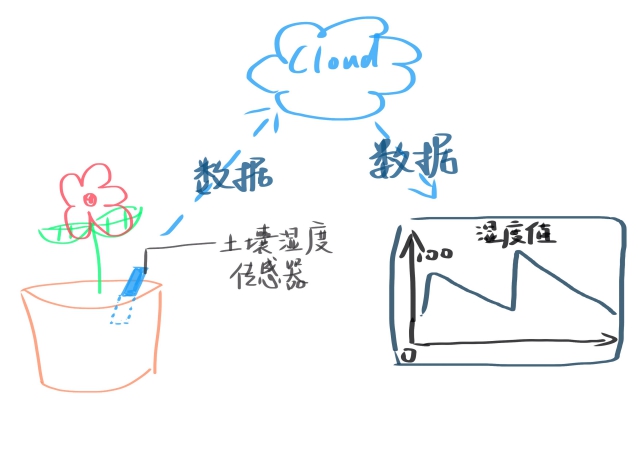

功能模块设想
土壤湿度传感器放置在花盆中，数据自动上传到云端，我们就可以在网页上查看到云端实时的植物土壤湿度数据。
太棒了！这样种植物太有趣了！和打游戏一样~
第一部分：在Yeelink平台上添加设备和传感器
我们采用已有的Yeelink物联网开发者平台，可以将我们的Arduino硬件数据轻松上传到云端，并可远程查看。正是我们的所需要的~！

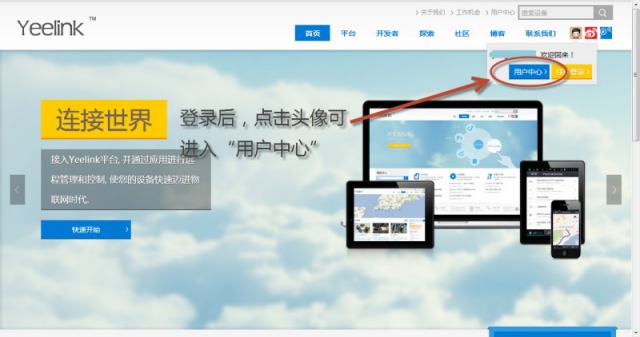

进入Yeelink用户中心
注册并登录你的Yeelink用户帐号，进入用户中心
在Yeelink中添加一个新的传感设备，可以命名为“植物监测平台”

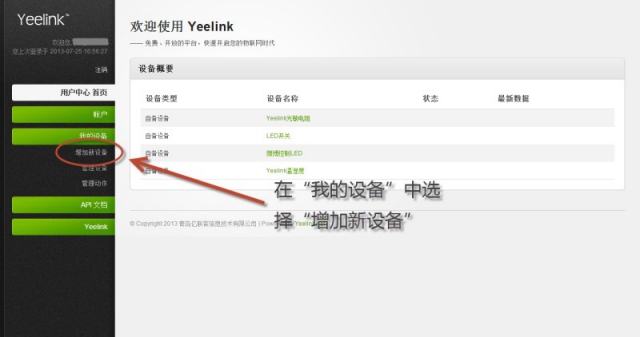

选择增加新设备

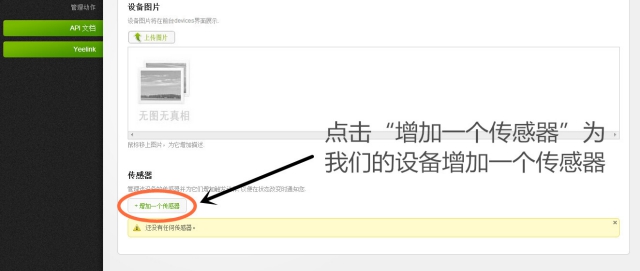

为该设备增加传感器
为前面我们创建的设备添加一个实体传感

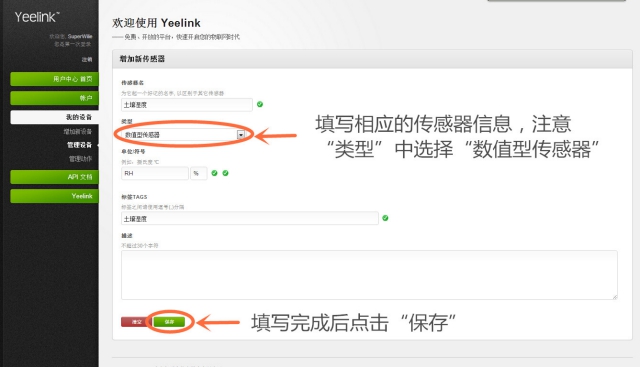

填写传感器信息，注意“类型”中选择“数值传感器”，因为我们的传感器作用是获得植物的数据
配置传感器
查看自己的API KEY
在“用户中心”中选择“账户”-“我的账户设置”中，找到自己的API KEY，记住此字符串会用于之后的程序编写
第二部分：程序远程烧录至控制器
配置Yeelink云端与控制器
用于之后程序的修改
06

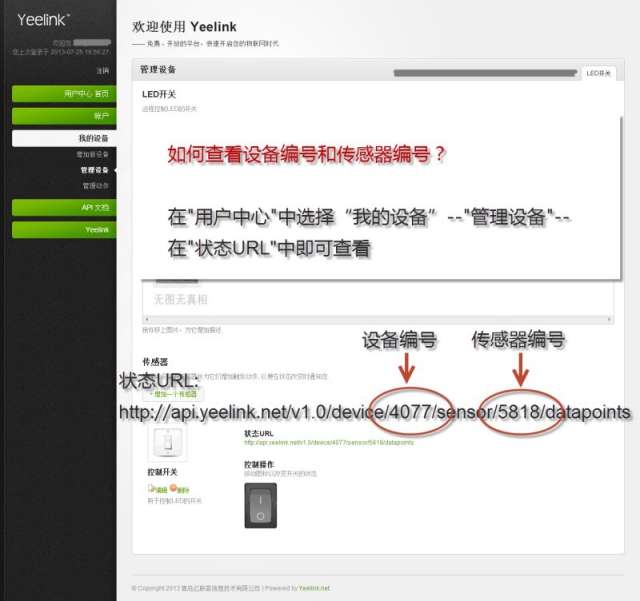

查看设备编号和传感器编号
07
配置代码

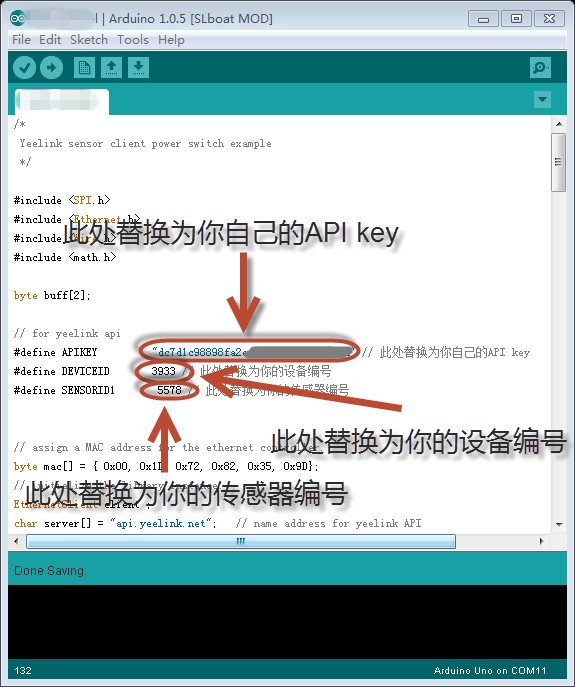

在代码中修改API KEY,设备编号和传感器编号

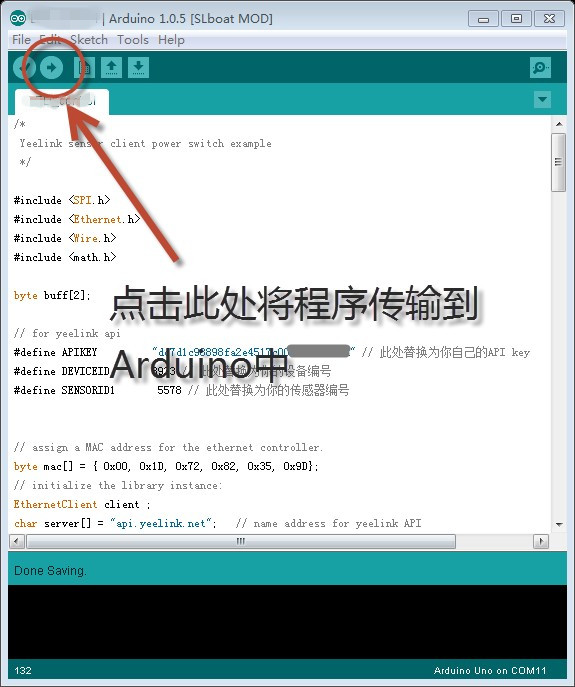

将程序烧写到目标控制器
08
烧录程序
第三部分：土壤湿度传感器的安装
烧录我们的监测程序到土壤湿度传感器模块中，并插入到花盆土壤中，进行数据监测
09

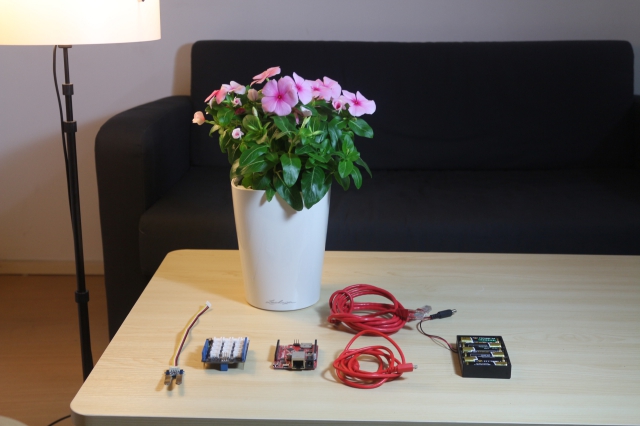

土壤湿度传感器的安装套件
如图所示为检测土壤湿度监测的开发套件：花盆一个、土壤湿度监测套件一套、电池板一个

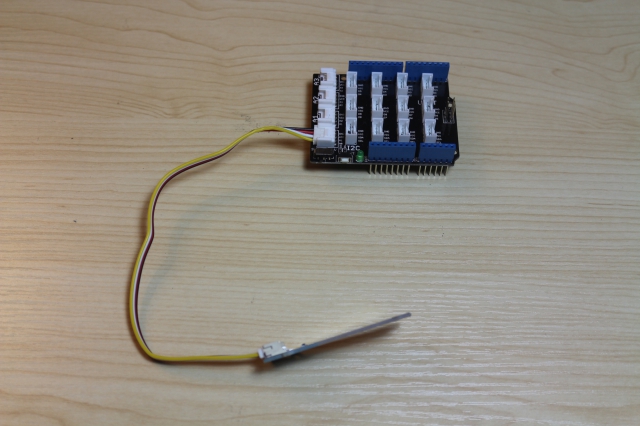

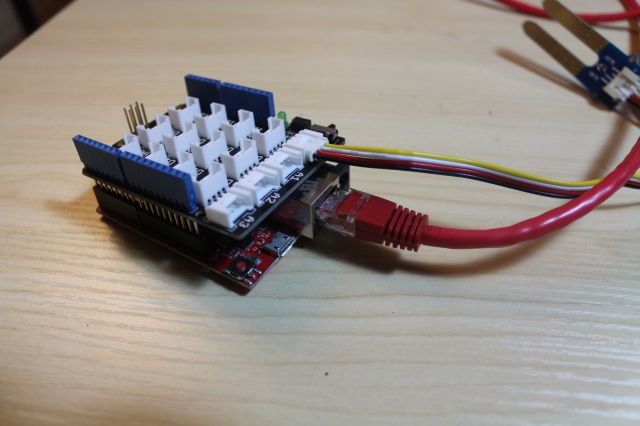

将土壤湿度传感器接入IO扩展板
10
传感器连接
11

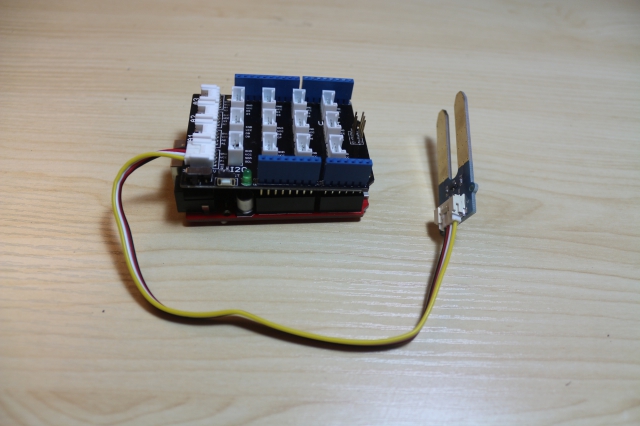

将IO扩展板与Arduino网络控制器相连
用于扩展IO资源
为了烧写程序
12

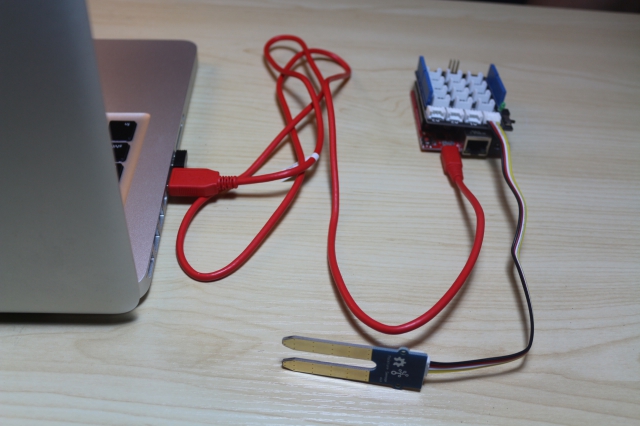

通过USB线连接网络控制器和PC
13

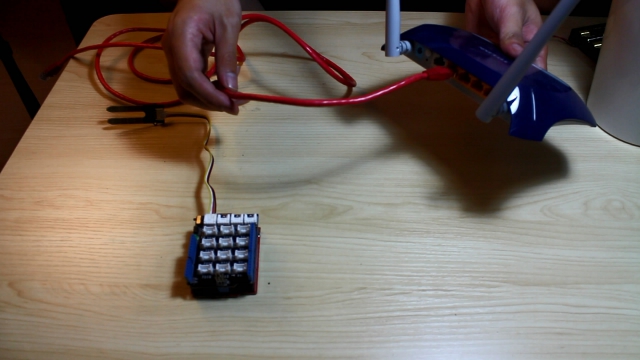

路由器接出
将网线接入路由器LAN口
将网线接入网络控制器网口
14
网络接入
15
将网线接入网络控制器网口

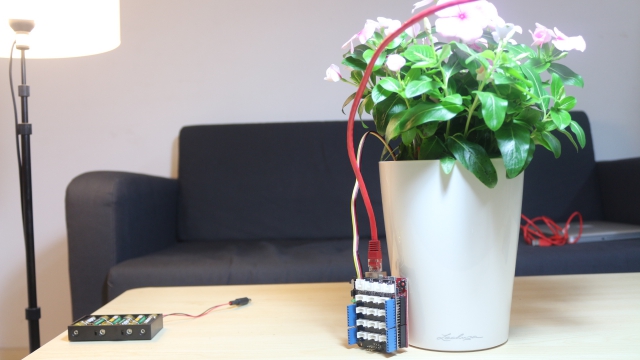

将土壤湿度传感器插入花盆土壤中
用电池板给网络控制器供电
16
电源连接
17

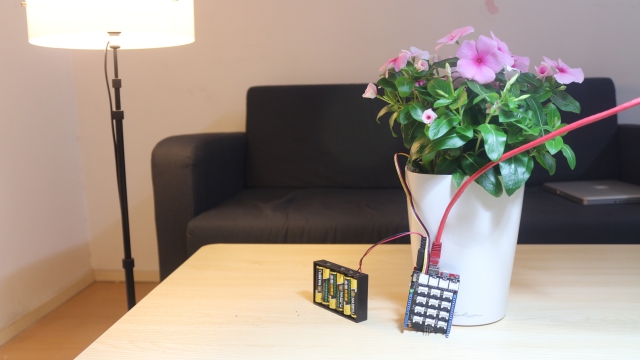

数据监测

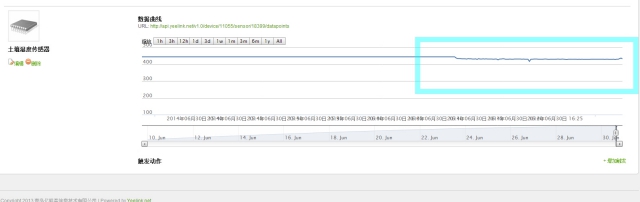

访问Yeelink我的设备查看土壤数据
GREAT！能在网页上看到数据啦~哈哈我也马上变成植物专家了！
