【Arduino教程】第十三讲：感光灯实验

一.实验器材

■ 光敏电阻：1个

■ 10K的电阻：1个

■ 220Ω的电阻：1个

■ 面包板：1个

■ 多彩面包板实验跳绳：若干

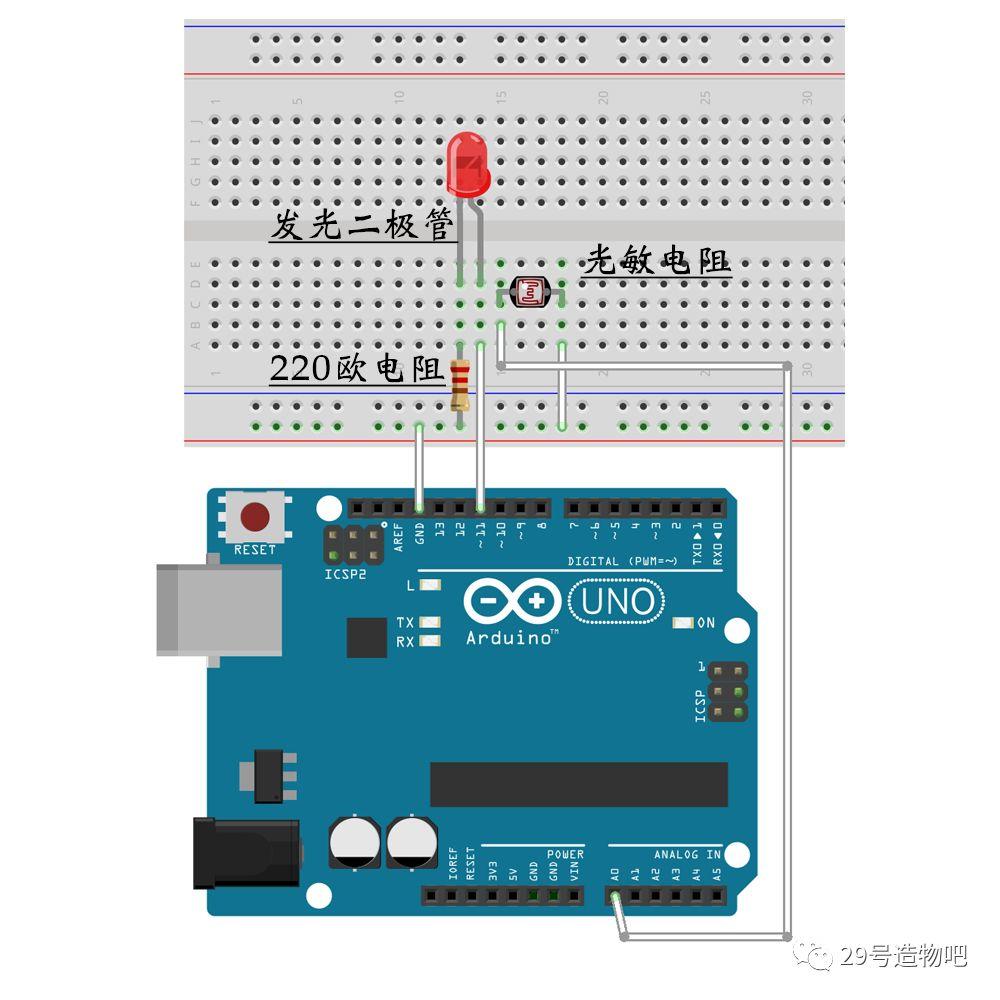

二.实验连线

注：在面包板上LED灯与光敏应保持一定距离，防止LED发光对光敏造成干扰。

三.程序代码
直接打开对应例程即可

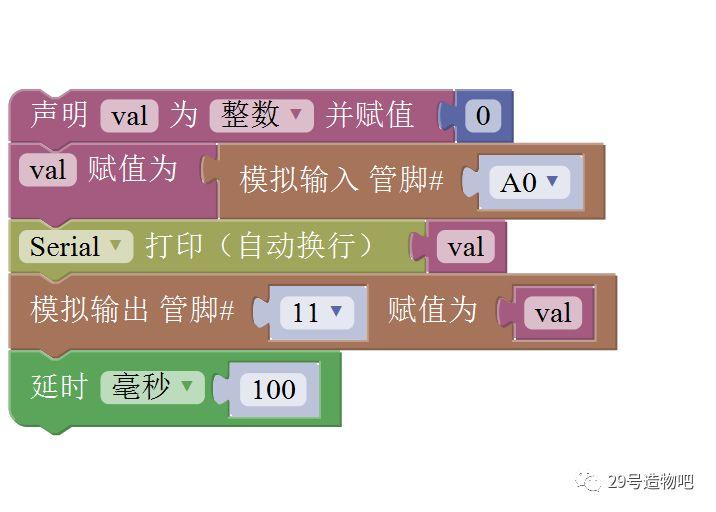

米思齐代码：

 Arduino代码：

int potpin=0;//定义模拟接口0 连接光敏电阻

int ledpin=11;//定义数字接口11 输出PWM 调节LED 亮度

int val=0;//定义变量val

void setup()

{

pinMode(ledpin,OUTPUT);//定义数字接口11 为输出

Serial.begin(9600);//设置波特率为9600

}

void loop()

{

val=analogRead(potpin);//读取传感器的模拟值并赋值给val

Serial.println(val);//显示val 变量数值

analogWrite(ledpin,val);// 打开LED 并设置亮度（PWM 输出最大值255）

delay(10);//延时0.01 秒

}

实验结论

有光情况下上电LED灯不亮，遮光越严密，小灯泡越亮。
