Micro:bit 物联网课程 系列：床头灯

这是一个非常简单的项目，给孩子们介绍感应和控制，使用光敏电阻LDR作为光线传感器和床头灯的LED。

这也介绍了模拟输入的概念。数字输入为ON或OFF。只有0和1两种可能的条件。仿真输入是一系列可能值中的一个，在micro:bit的情况上，就是从0到这个这个可能之中的一个。

一旦理解了这些原则，就可以重新设想这些任务以适应数百种不同的情况。床头灯可以变成路灯，或者飞机内部的应急照明灯等等。

任务：

使小朋友的床头灯在天黑时自动亮起，在亮起时关闭。

算法：

永远重复

如果光线传感器高亮关闭

如果光线传感器低亮打开

模型：

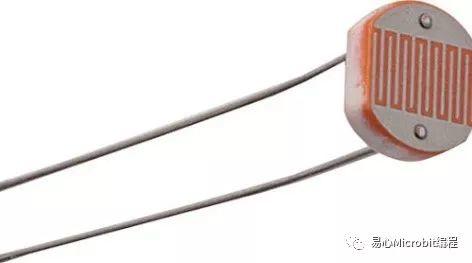

光敏电阻（LDR）可以用作光敏传感器，很便宜的组件，几块钱。





LDR不像简单的开关那样工作。随着光级降低，LDR的电阻增加，并且流过Pin2的电压降低。

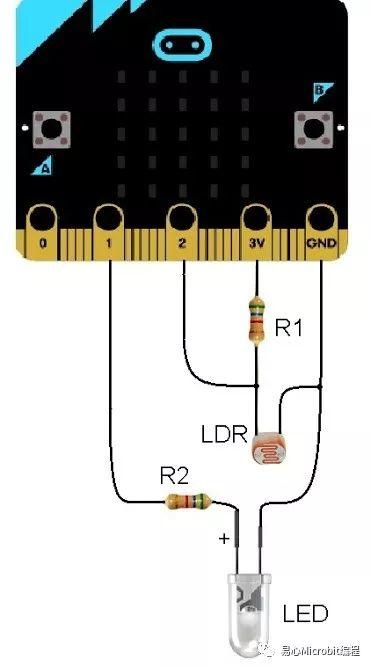

程序脚本必须读取引脚2和GND之间的模拟值。硬件操作上在micro：bit上的3伏和2脚之间连接一个固定电阻R2， R2的阻值应与LDR的阻值相近。

将带有限流电阻R1的LED连接在引脚1和GND之间的用于发光。

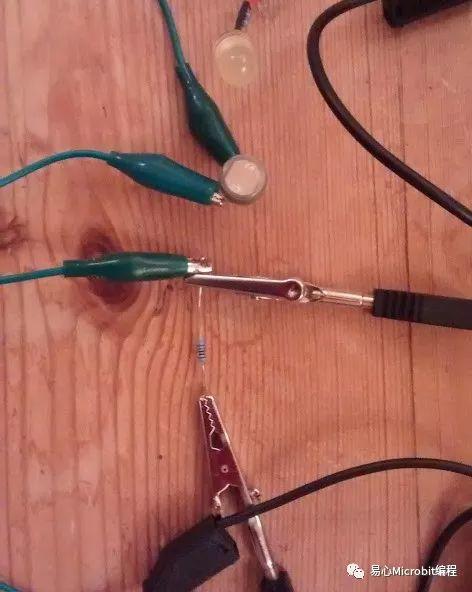

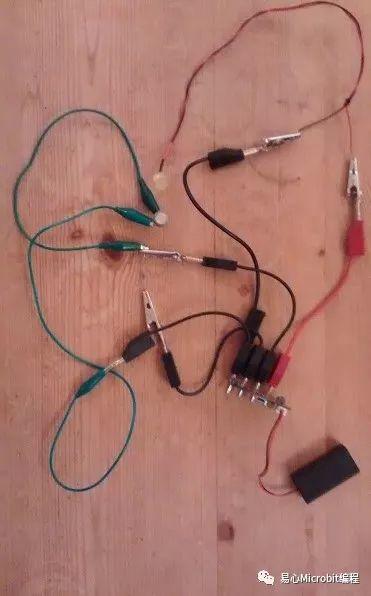

如果你不了解所有这些，不要担心，只需按照下面的图片连接。

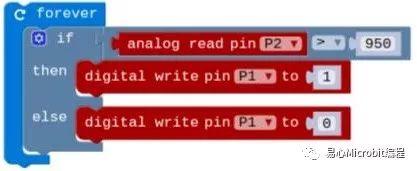

Blocky程序如下





MicroPython程序脚本如下:

from microbit import *



while True:



    sleep(100)



    if pin2.read_analogue() > 950:



         pin1.write_digital(1)



    else:



        pin1.write_digital(0)



通过实验发现，大于950的模拟输入是打开床头灯的合适设置。

这种实验是让孩子们了解仿真控制系统的绝佳方式。最佳值取决于所使用的LDR的电阻和打开和关闭LED所需的光照水平。





‍
