在网上查询资料时，偶尔发现《简书》平台还不错，于是我就用微信号（驴友花雕）也注册了个简书号。在开源硬件领域，偶只是素人一枚，完全的新手。为促进自己学习Arduino技术，一个笨办法就是记录各项实验的情况。这当中肯定会有许多不懂的地方或是自以为是，还请各位老师多多赐教为盼。

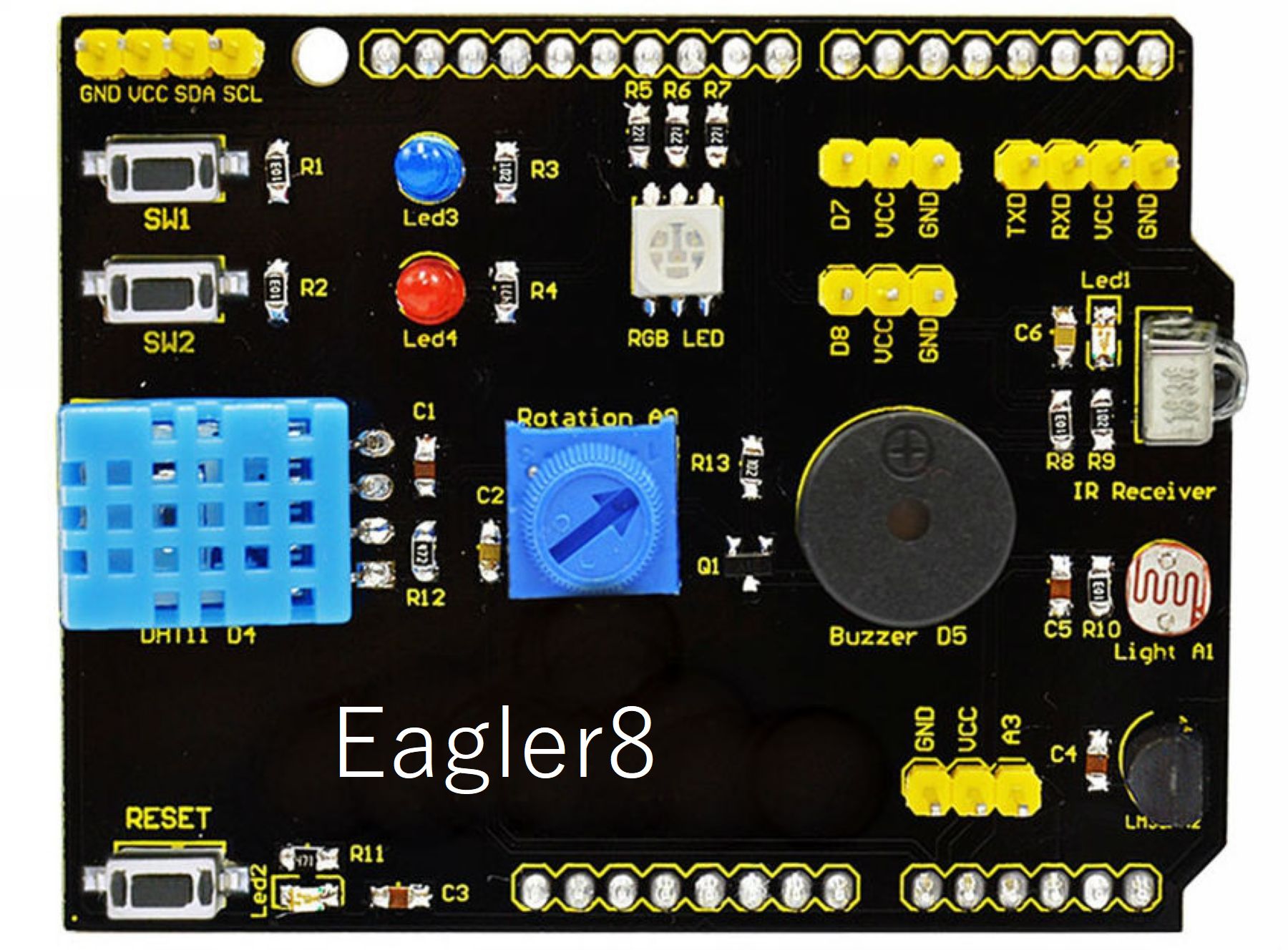

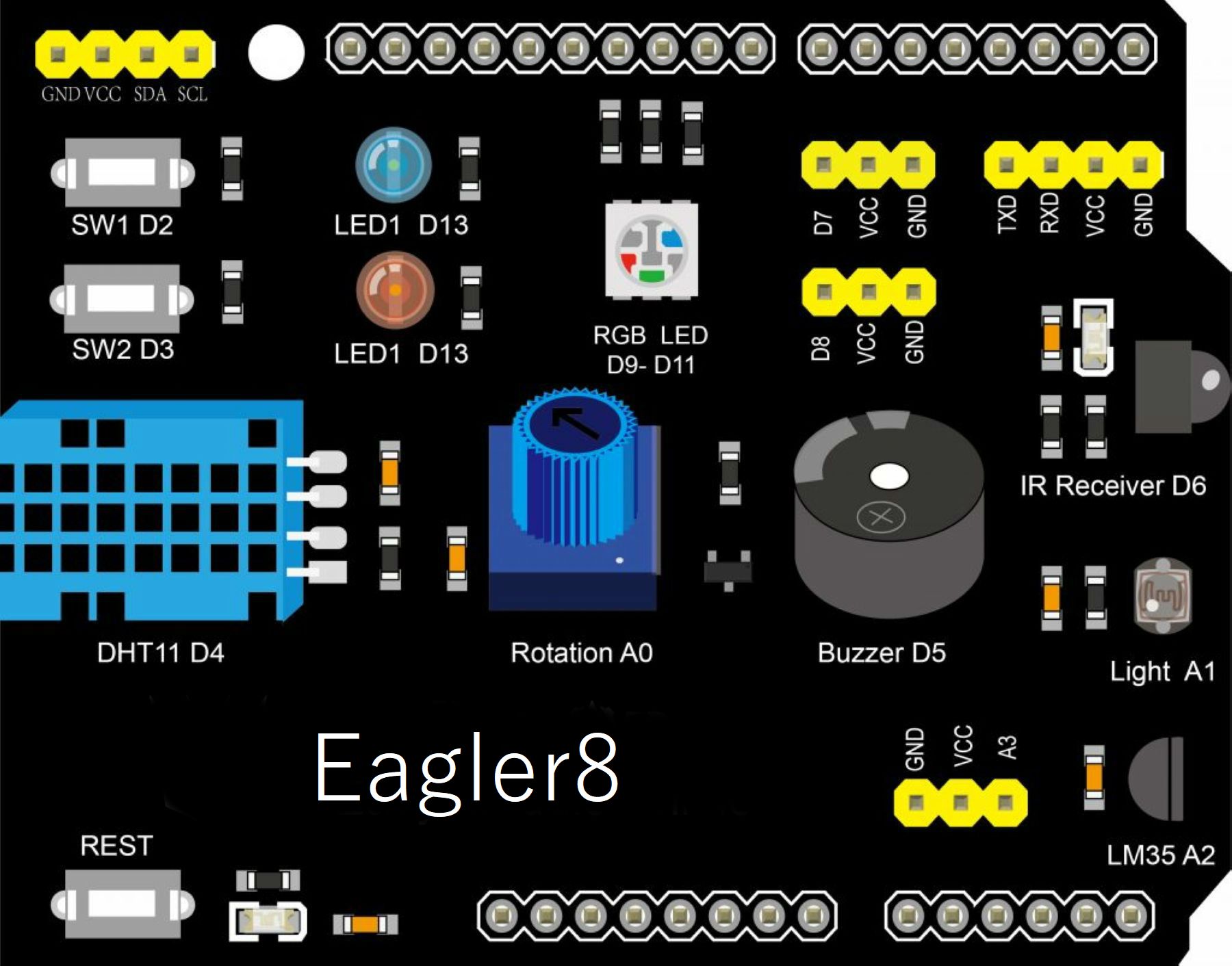

学习Arduino有不同的方法，使用扩展板相对会比较简便一些。利用我手头的一块“Aduino UNO 9in1 扩展板（Eagler8）”（见上图），它上面集成了九种不同的开源模块和五个扩展的外接端口，挺便利的就能进行18种的Arduino示例实验。收集和整理的相关资料如下：
一、软件准备

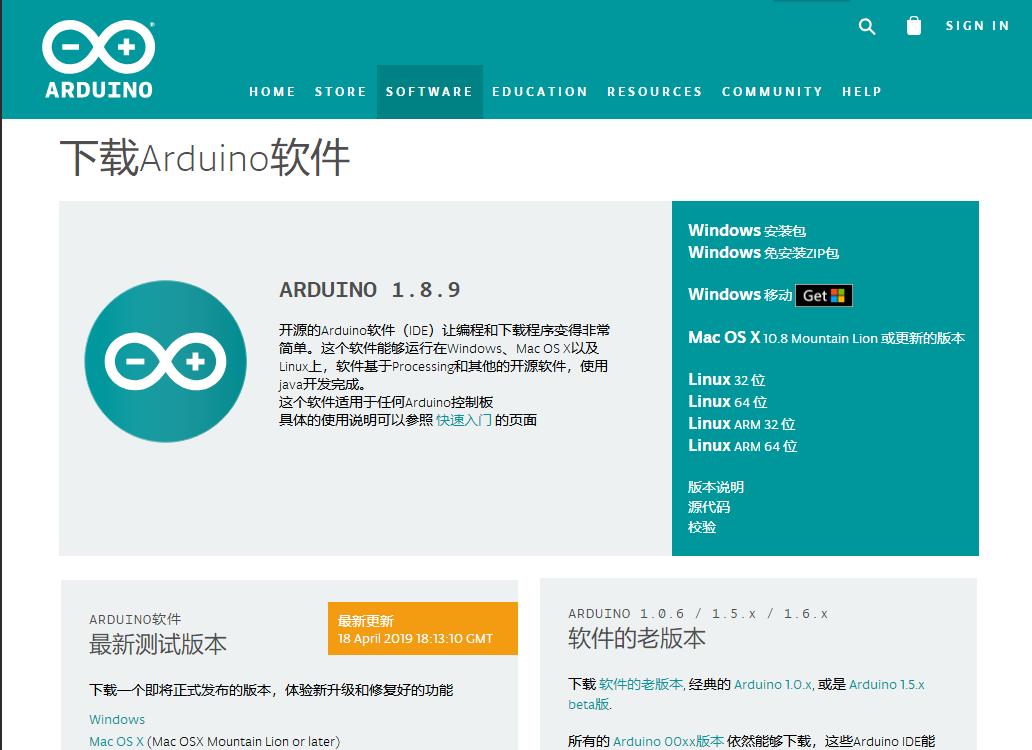

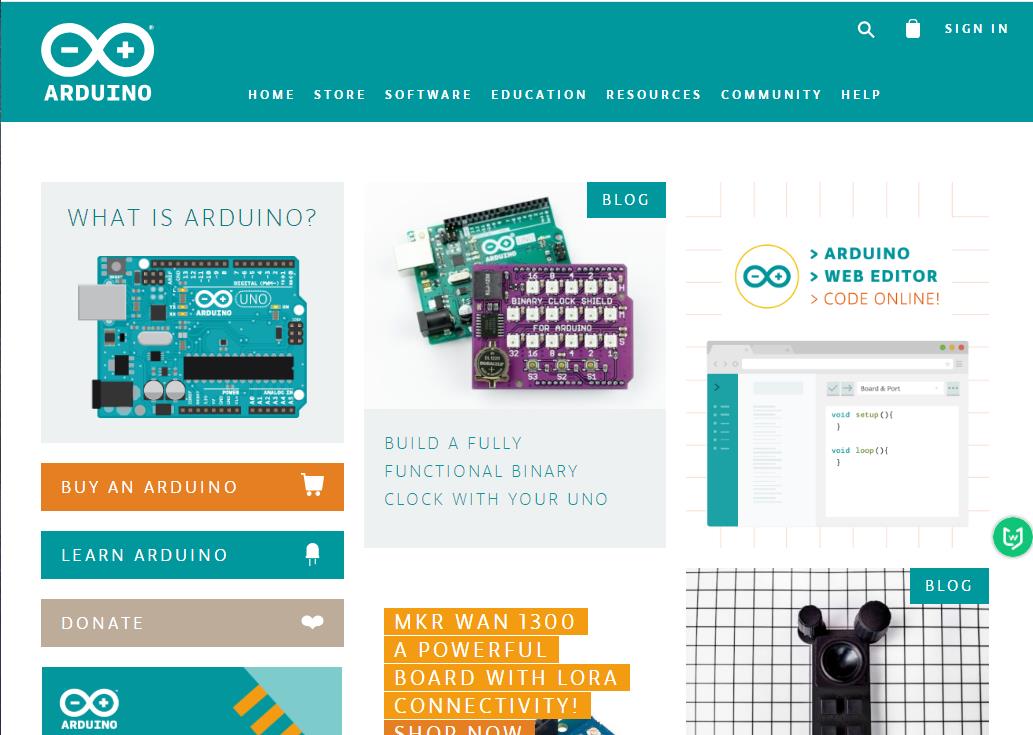

1、Arduino官网 https://www.arduino.cc

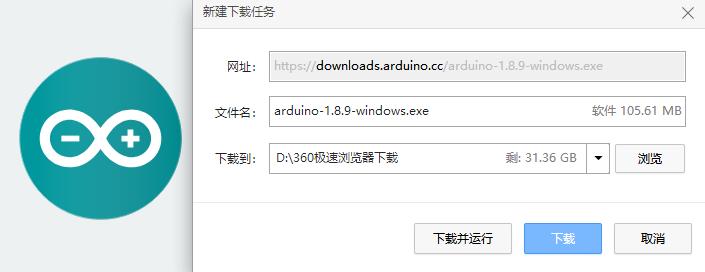

Arduino1.8.9中文版下载页面 https://www.arduino.cc/en/Main/Software

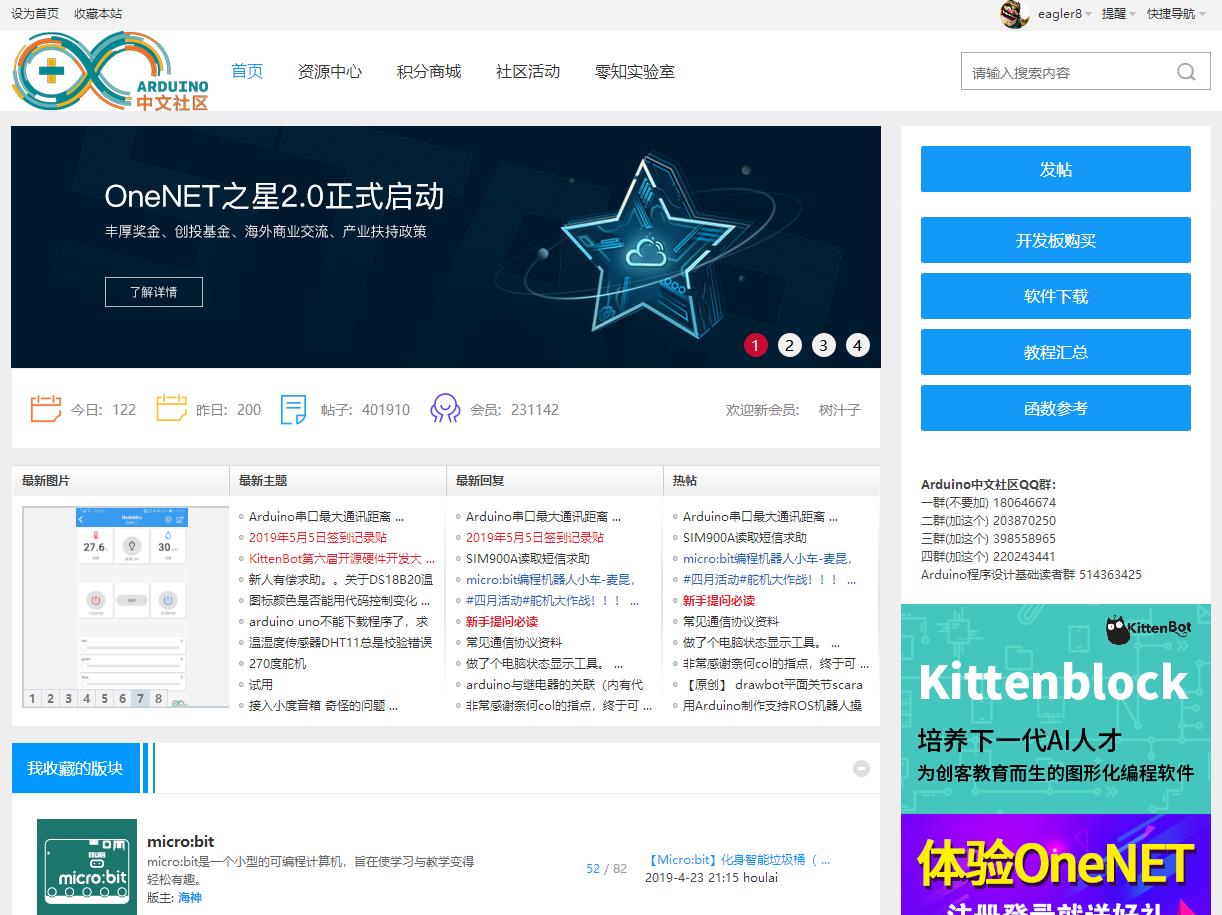

2、Arduino中文社区官网 https://www.arduino.cn/
Arduino1.8.9中文版下载页面 https://www.arduino.cn/thread-5838-1-1.html
3、安装Arduino软件并安装相对应的USB接口驱动程序

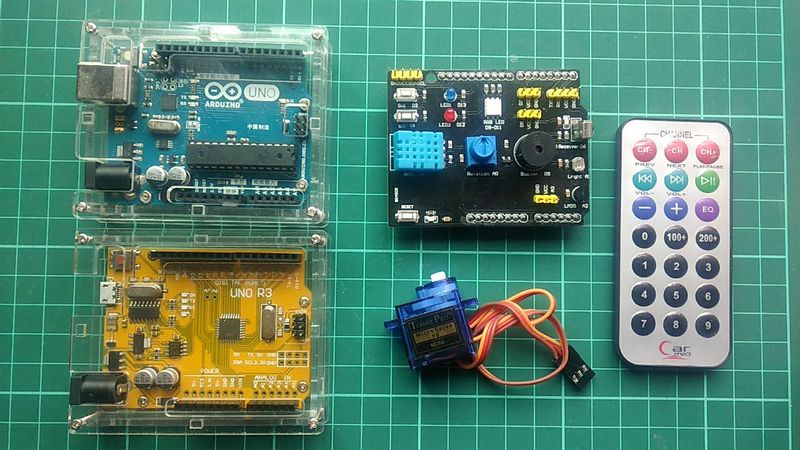

二、硬件准备

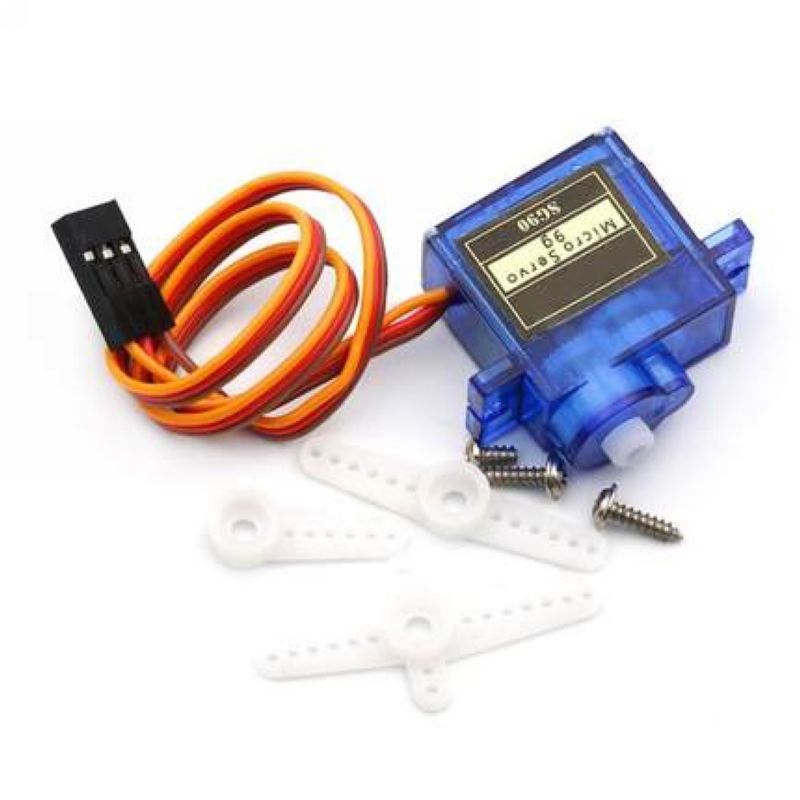

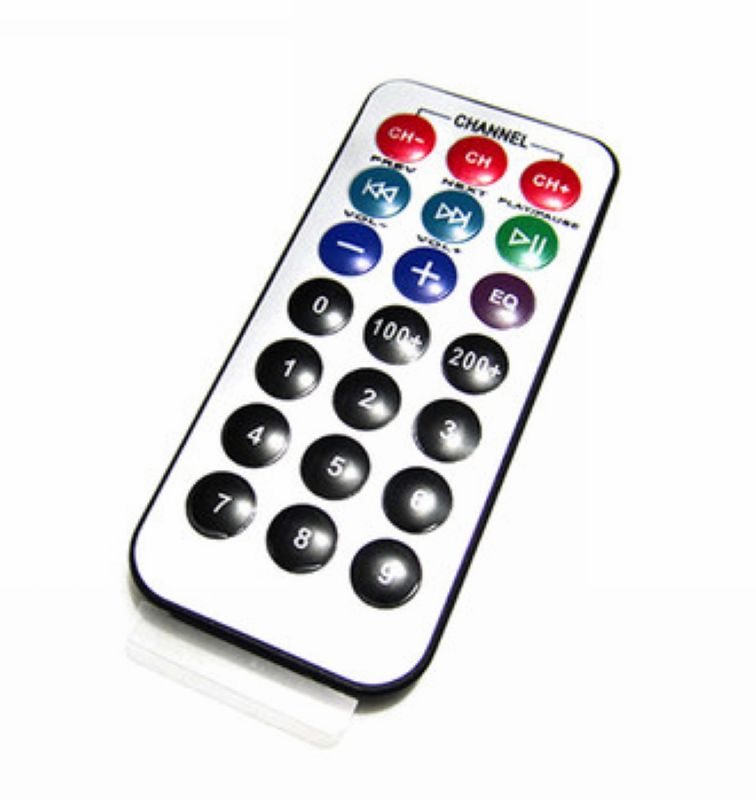

1、SG90 9G舵机一只，兼容红外遥控器一只
2、Aduino UNO 9in1 实验扩展板（Eagler8）一块

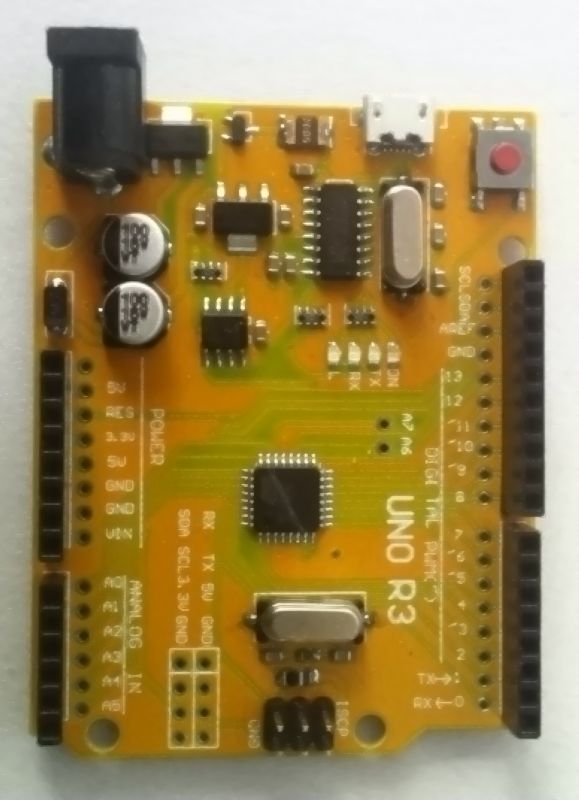

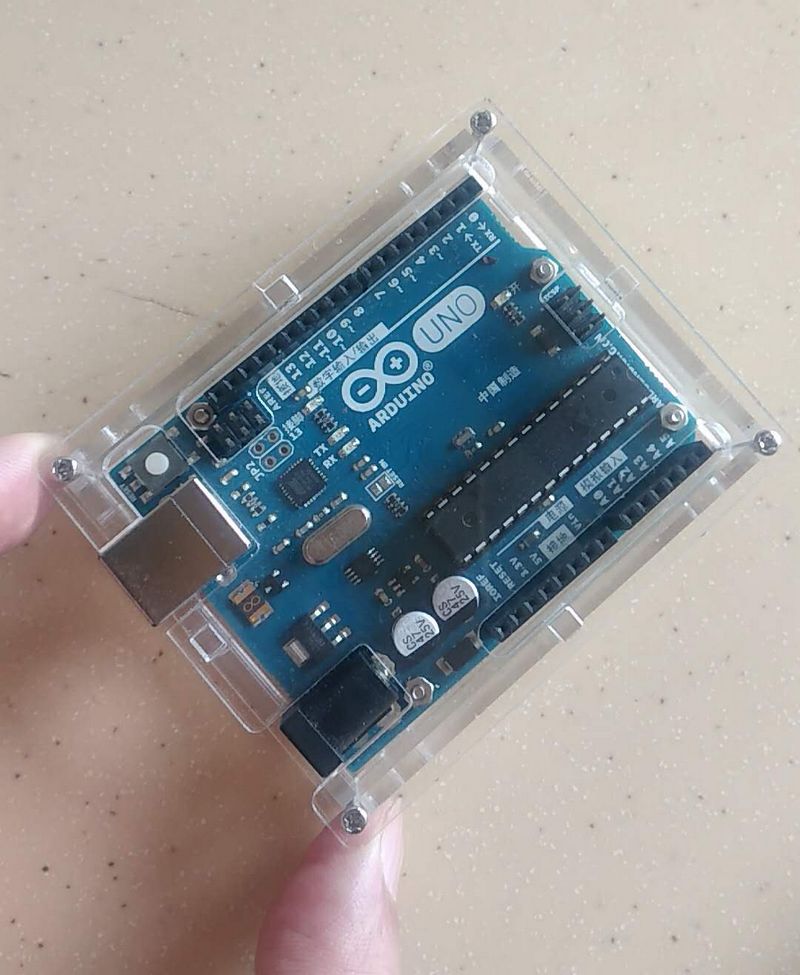

3、Arduino UNO原装板及UNO R3黄金板（国产兼容板）各一块

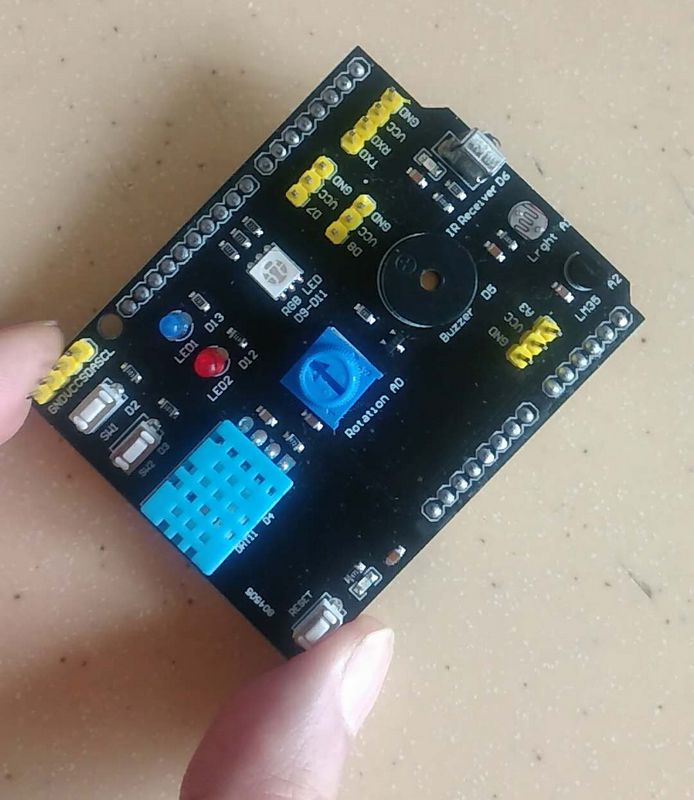

三、Aduino UNO 9in1 实验扩展板（Eagler8）资料
1、Eagler8参数：
尺寸–70*53mm
平台–Arduino
硬件–Arduino UNO及UNO R3兼容板

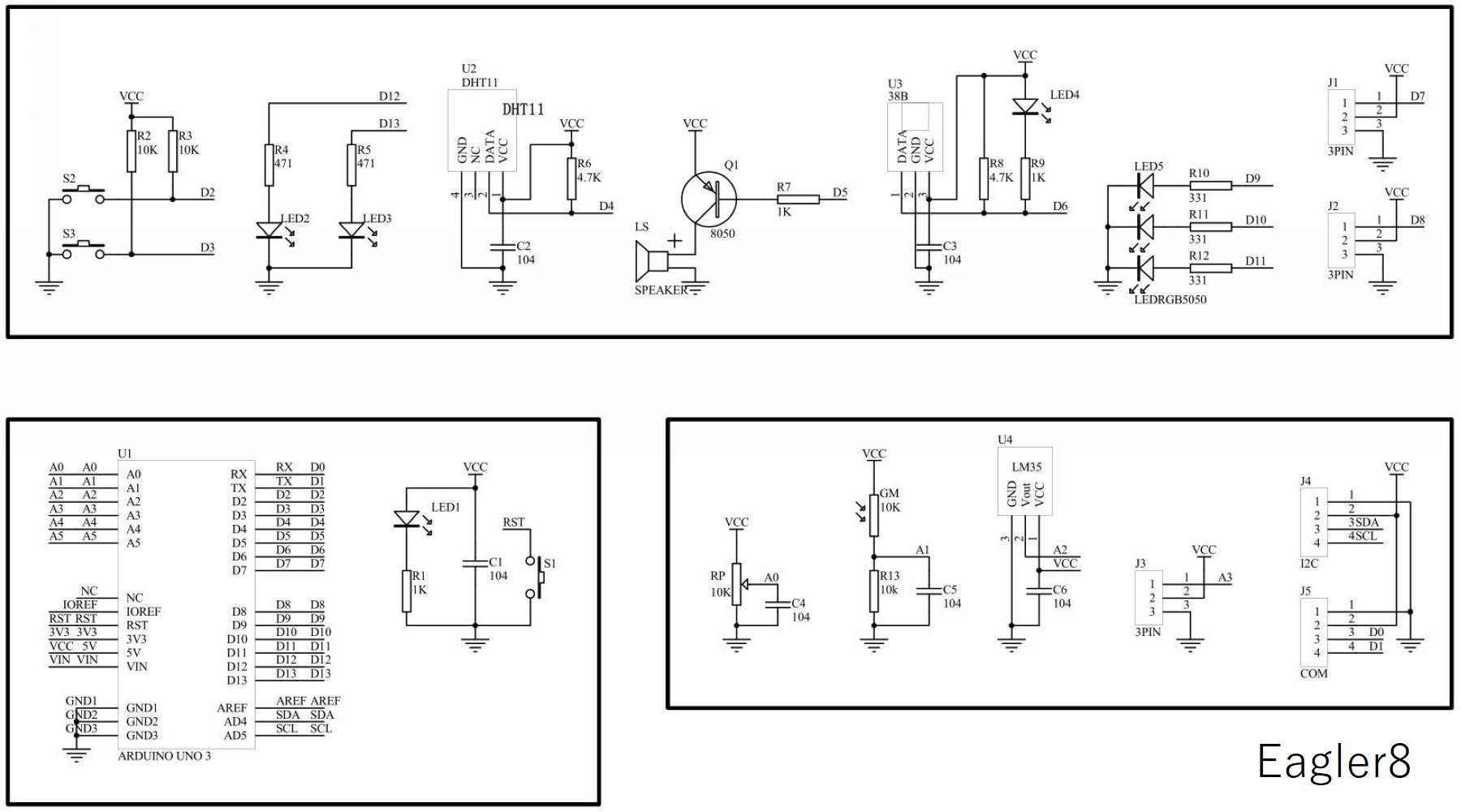

2、Eagler8模块与板载端口：
复位按键（REST）
10K旋转电位器模块（A0）
2路SW按键模块（D2、D3）
Light亮度传感器模块（A1）
LM35D温度传感器模块（A2）
Buzzer无源蜂鸣器模块（D5）
DHT11温湿度传感器模块（D4）
ER Receiver红外接收模块（D6）
1路Analog Port模拟量端口（A3）
RGB全彩LED模块（D9、D10、D11）
2路Digital Port数字量端口（D7、D8）
1个TTL串口（可接入蓝牙或WIFI模块等）
2路3mm LED模块（红色D12、蓝色D13）
1个双向同步串行总线I2C接口（A4 SDA及A5 SCL，可接显示屏等）
3、Eagler8特性
优秀PCB设计，美观大方
完全兼容Arduino UNO R3接口
预留了5个扩展端口，可以完成其他模块实验
提供了Arduino初学入门基本实验九种模块
不用焊接，不用连线，直接下载程序就可以完成实验
定制加高排针，不会与UNO板的USB接口接触发生短路
一块板子集成九种模块功能，轻而易举完成18种程序实验
提供所有模块代码库文件，全部经过测试，直接就可以使用
4、Eagler8程序使用说明：
将 Eagler8 文件夹拷贝到 Arduino IED 安装目录下的 libraries 文件夹内。启动 Arduino IDE，文件‐-示例‐-Eagler8，即可调用18个示例实验程序。所有程序已经在 Arduino 1.8.9 中调试实验过，可以直接使用。
5、Eagler8实验程序列表
1.LED 实验
01 Blink：D13蓝色 LED 闪烁
02 Blink2：D12、D13红蓝色 LED 交替闪烁
03 Blink3：模拟爆闪警灯
04 Breath_LED：D9 全彩 LED 模拟红色呼吸灯
2.按键实验
05 Button：D2 按键控制 D13蓝色 LED
06 Button_Lock：D3 按键控制 D13 蓝色LED 自锁实验
3.电位器实验
07 RS232_AD：串口读取 A0 电位器采集的数值（旋转角度270°，输出0-3.3V/5V电压信号，电位器阻值10K）
08 Rotation_LED：A0 电位器控制 D11 全彩 LED 蓝色端亮度
09 RC_Motor：A0 电位器控制 D7 输出口的舵机，控制其转动角度（舵机需自备，Arduino 需要外部供电）
4.RGB 全彩 LED 实验
10 LED_RGB_Text：全彩 LED 基本颜色变化
11 LED_RGB：全彩 LED 彩虹变化
5.红外传感器D6实验（红外遥控器需自备）
12 IRrelay：按红外遥控器任意键，可以控制 D13 LED 开关（控制距离1-8米，频率38KHz，兼容市面上大部分红外遥控器）
13 IRrecord：串口显示读取的红外遥控代码
6.温度传感器实验
14 LM35_RS232AD：串口显示 A2 口 LM35 温度传感器读取的温度（可测试室内外温度，范围-50-150°C，灵敏度好）
7.湿度传感器实验
15 DHT11_Test：串口显示 D4 口 DHT11 温湿度传感器读取的温湿度数据（测温范围0-50°C，湿度范围20%-90%PH）
8.亮度传感器实验
16 Light Sensor：串口显示 A1 口光敏电阻采集的数值
17 Light_LED：A1 口光敏电阻控制 D13 LED 开关（感光比较灵敏，适合教学实验及民用设备）
9.蜂鸣器实验
18 Buzzer：D5 口无源蜂鸣器模拟救护车警笛（可发出简单的音乐声，音乐需要通过程序编写）
（未完待续）
