素人学习Aduino编程的简单办法（二）

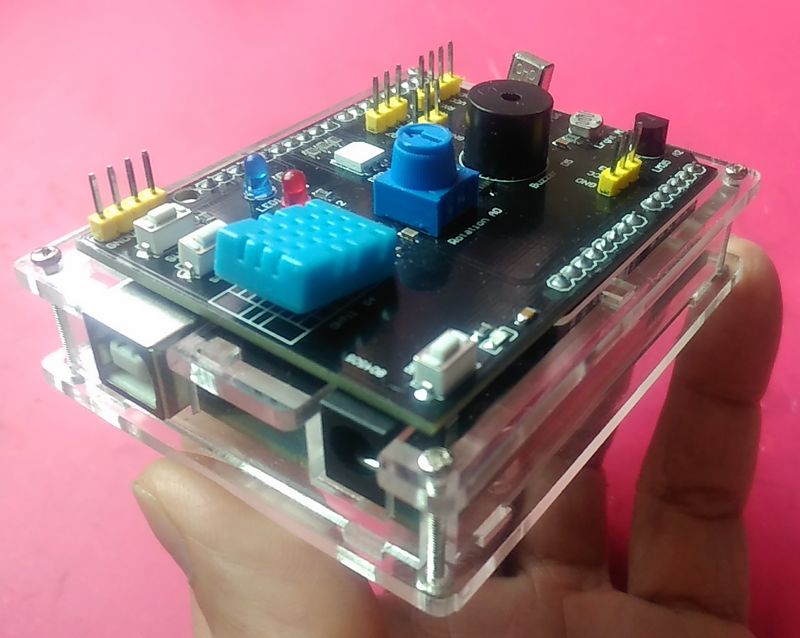

有了这块超棒的9in1扩展板，为了提高学习Arduino的效率，今天开始尝试Arduino 1.8.9与Mind+ V1.53相结合的方式，就是把原来的代码编程（会让新人害怕的东西）和直观的图形编程，二者配合起来学习及做实验，都不偏颇。



在网上搜索了各种图形编程软件，比如Ardublock、S4A、Mixly米思齐、乐幻WeMake、小喵KittenBlock和慧编程mBlock5等，经过简单比较，最后还是选择了DF创客社区的Mind+，主要是与Arduino UNO兼容的比较好，可以自动生成代码，最新版本是V1.5.3。

Mind+ 程序下载地址：

链接：https://pan.baidu.com/s/1Y4EVVvid7vCqEE00LnqO8A      提取码：wn48

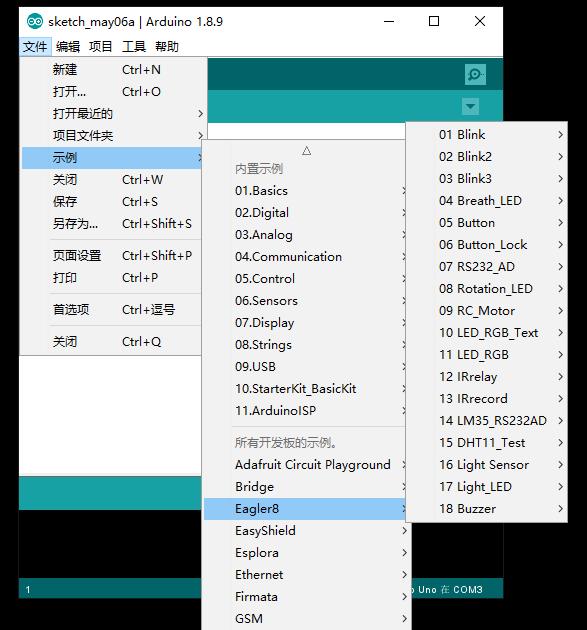

开始实验之前，先下载扩展板配套的示例程序，将解压缩的 Eagler8 文件夹拷贝到 Arduino IED 安装目录下的 libraries 文件夹内。启动 Arduino IDE，打开文件‐-示例‐-Eagler8，即可调用18个示例实验程序。Eagler8扩展板示例18种编程程序下载地址：

链接：https://pan.baidu.com/s/1ih2UlZmwTP17IvBPI4ToHQ        提取码：bnm7



LED 的实验有四项

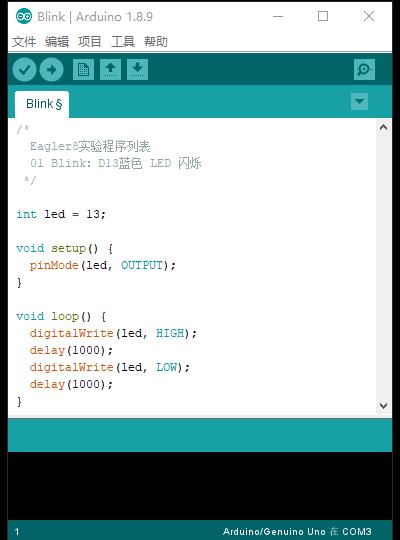

01 Blink：D13蓝色 LED 闪烁 ，载入示例程序

/*

Eagler8实验程序列表

01 Blink：D13蓝色 LED 闪烁

*/

int led = 13;

void setup() {

pinMode(led, OUTPUT);

}

void loop() {

digitalWrite(led, HIGH);

delay(1000);

digitalWrite(led, LOW);

delay(1000);

}

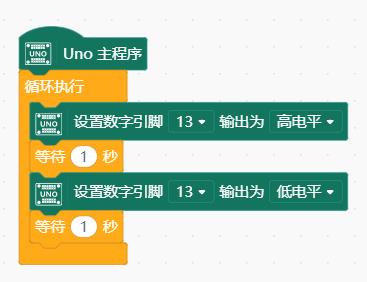

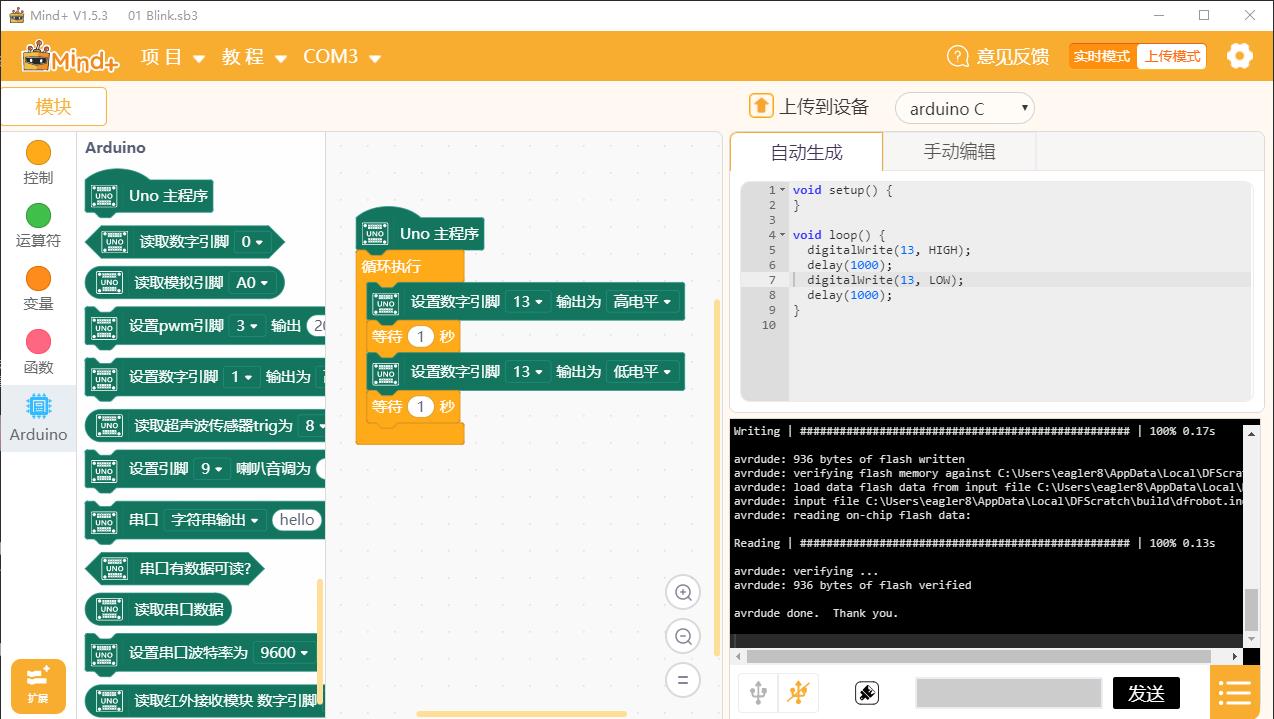

Mind+ 图形编程如下

分别上传，都通过了，见视频
