素人学习Aduino编程的简单办法(三)

Arduino 少儿编程 2185浏览 0评论

听了台湾佑来老师的视频课,才明白要点亮一只LED灯,对于学习Arduino编程,迈出这一步真的挺不容易。和用普通电子电路开关灯不同,开源硬件需要解决软件、硬件和驱动等不少问题,才能用程序点亮LED。

实验的第二个程序,是控制二只LED灯交替闪烁,D12端口接红色LED,D13端口接到蓝色LED,间隔延时1000毫秒(1秒)。

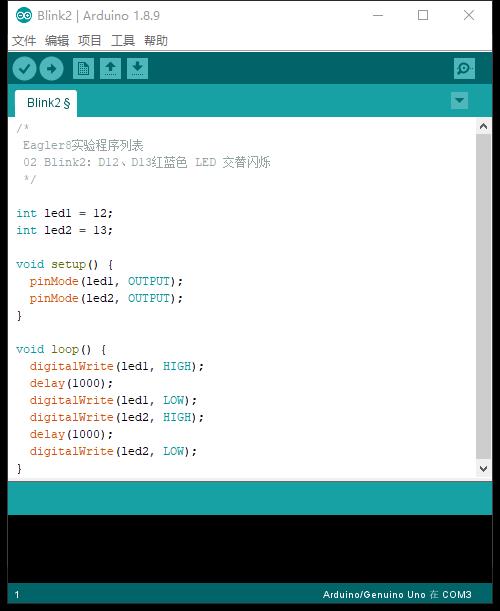

启动 Arduino IDE,打开文件‐-示例‐-Eagler8,即可调用18个示例实验程序中的第2个—Blink2。



素人学习Aduino编程的简单办法(三)

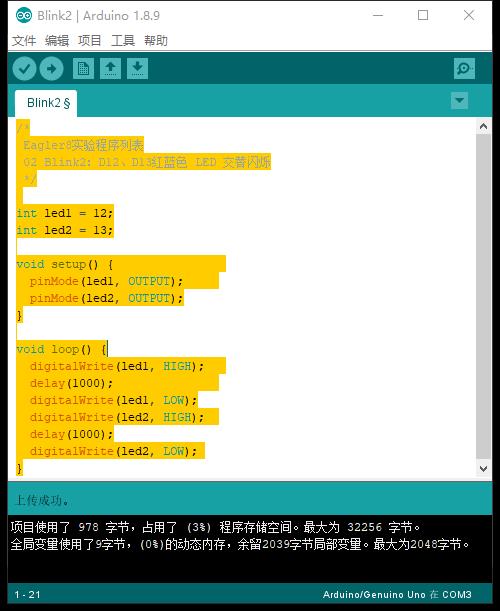

点工具,选择主板和端口后,上传成功见下图



素人学习Aduino编程的简单办法(三)

代码如下:

/*

Eagler8实验程序列表

02 Blink2:D12、D13红蓝色 LED 交替闪烁

*/

int led1 = 12;

int led2 = 13;

void setup() {

pinMode(led1, OUTPUT);

pinMode(led2, OUTPUT);

}

void loop() {

digitalWrite(led1, HIGH);

delay(1000);

digitalWrite(led1, LOW);

digitalWrite(led2, HIGH);

delay(1000);

digitalWrite(led2, LOW);

}

打开图形编程Mind+,先连接设备,我这里是COM3(可在电脑设备端口中查询)。

素人学习Aduino编程的简单办法(三)

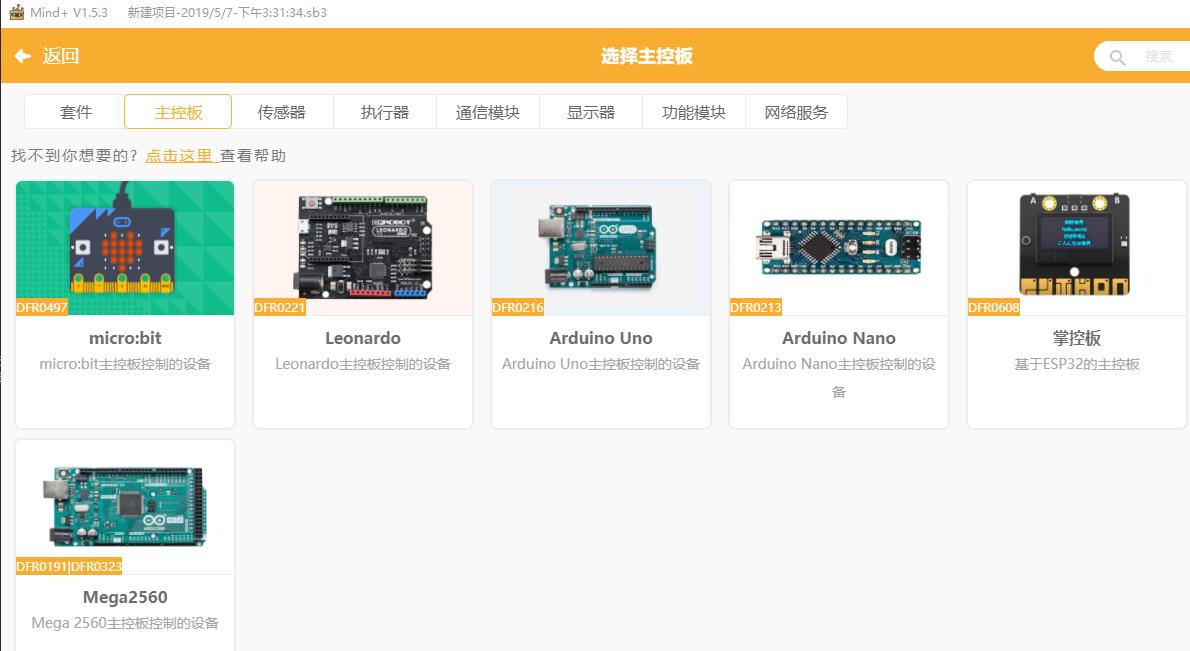

而后在扩展模块中,打开主控板项,选择Arduino UNO。



素人学习Aduino编程的简单办法(三)

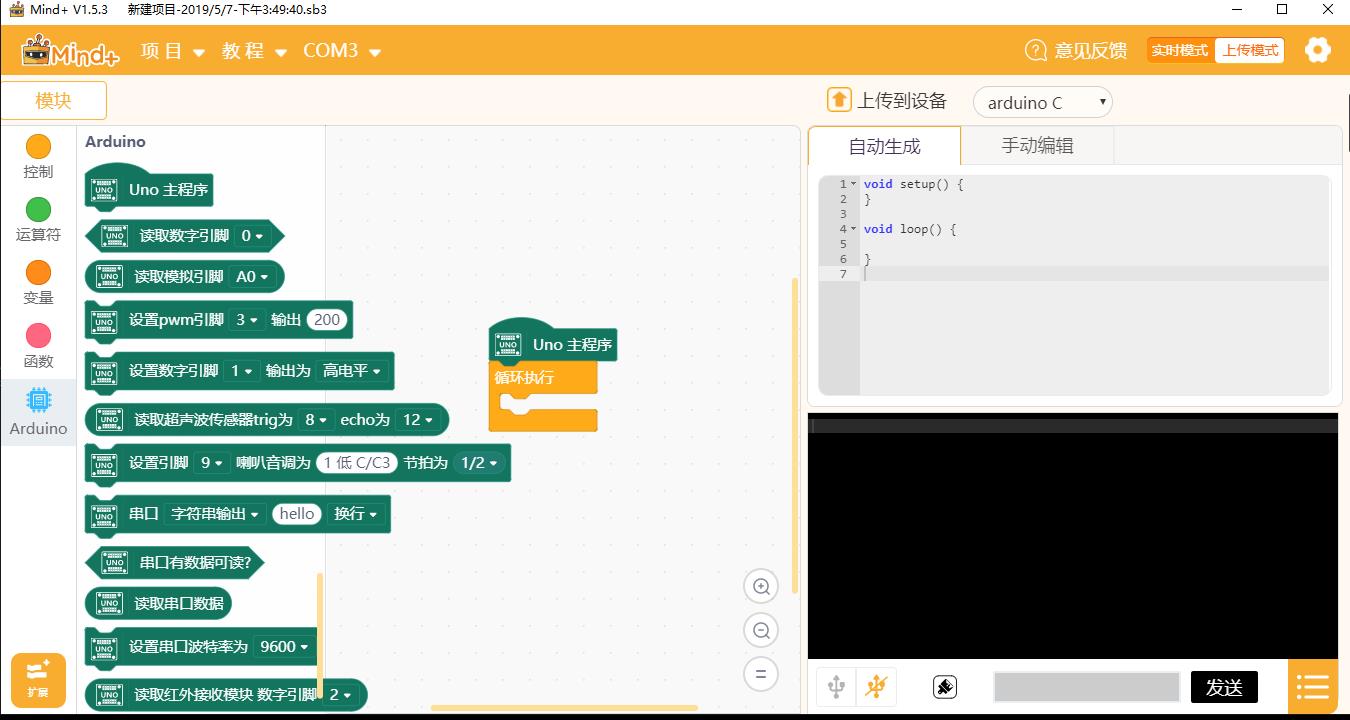

使用Arduino UNO的初始页面是这样的(选择了上传模式)。



素人学习Aduino编程的简单办法(三)

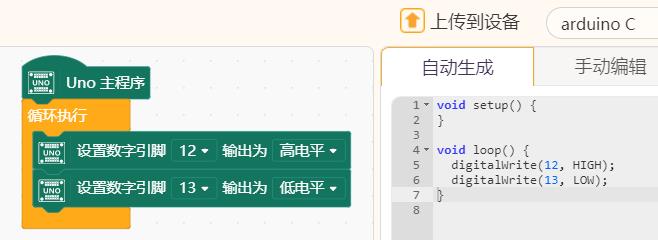

第一步,设置D12脚输出高电平,D13脚输出低电平,意思是红灯(12)亮,蓝灯(13)灭;



素人学习Aduino编程的简单办法(三)

第二步,延时1秒;

第三步,反过来设置D12脚输出低电平,D13脚输出高电平;

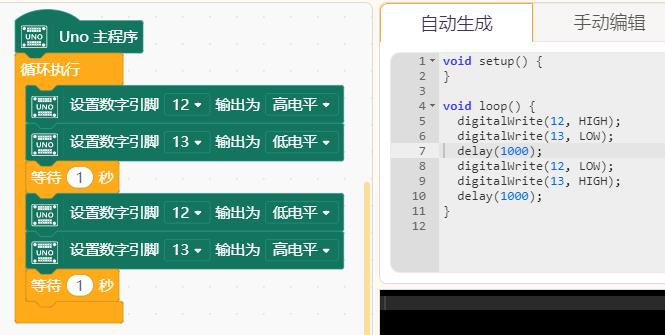

第四步,再延时1秒,并循环执行,实现红蓝灯间隔1秒交替闪烁。图形编程的右边是自动生成的代码



素人学习Aduino编程的简单办法(三)

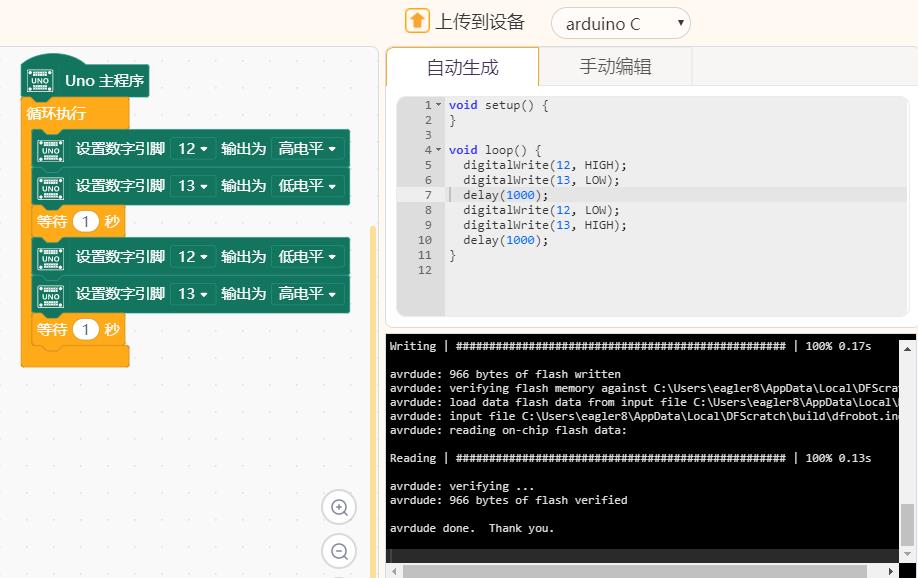

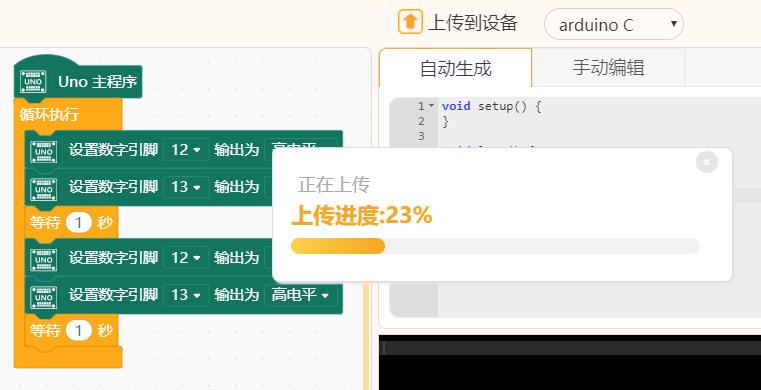

点右上方上传按钮,上传成功。

素人学习Aduino编程的简单办法(三)



素人学习Aduino编程的简单办法(三)

本实验02 Blink2:

D12、D13红蓝色 LED 交替闪烁的效果视频



学习Arduino编程2

转自简书:驴友花雕
