Scratch实例12-巡线小车

Scratch 少儿编程 551浏览 0评论

本站可以分享scratch作品,快来边学习边创作吧,点击在线创作

线



昨天跟瓦力工厂的小同学们上了一节红外线避障的单片机课程,原理就是利用红外传感器来进行识别,在上课的过程中,我突然想到Scratch里面有一个侦测的模块,是可以进行颜色识别的,那应该也可以来做避障或者巡线的功能,来吧,动手试试。



01 需求分析

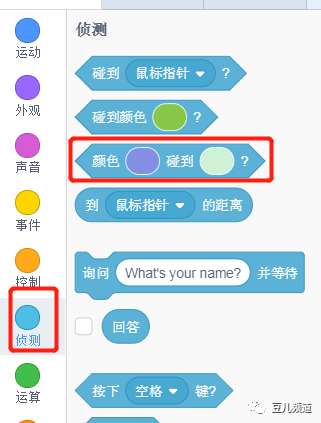

今天的目的是做一个小车巡线功能,需要利用到Scratch中的颜色侦测功能:
Scratch实例12-巡线小车

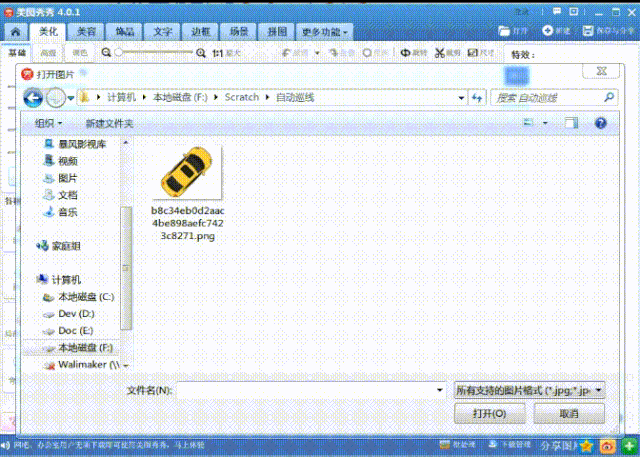

游戏中需要一个小车的角色,百度上寻找图片,抠图制作成一个角色,上传变成游戏角色。

Scratch实例12-巡线小车

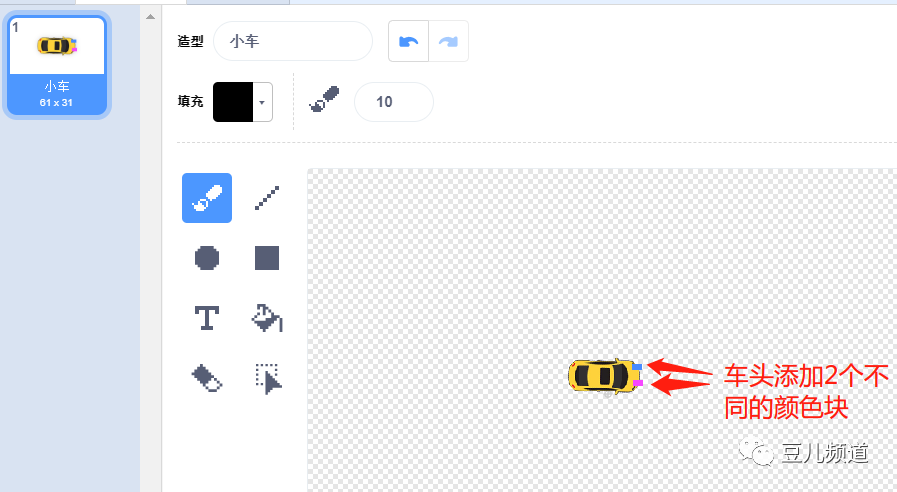

在小车前端分别标记不同的颜色方块。

Scratch实例12-巡线小车

绘制一条不规则的线段:

Scratch实例12-巡线小车

程序简要逻辑:

如果(IF)   小车蓝色方块触碰到了黑色线段  则(THEN)

     小车往左转1度;

否则(ELSE)

      如果(IF)  小车淡粉色方块触碰到了黑色线段  则(THEN)

               小车往右转1度;

       否则(ELSE)

                小车往前移动;





02 程序实现



程序逻辑很简单,主要还是运用的侦测块中的颜色区分。

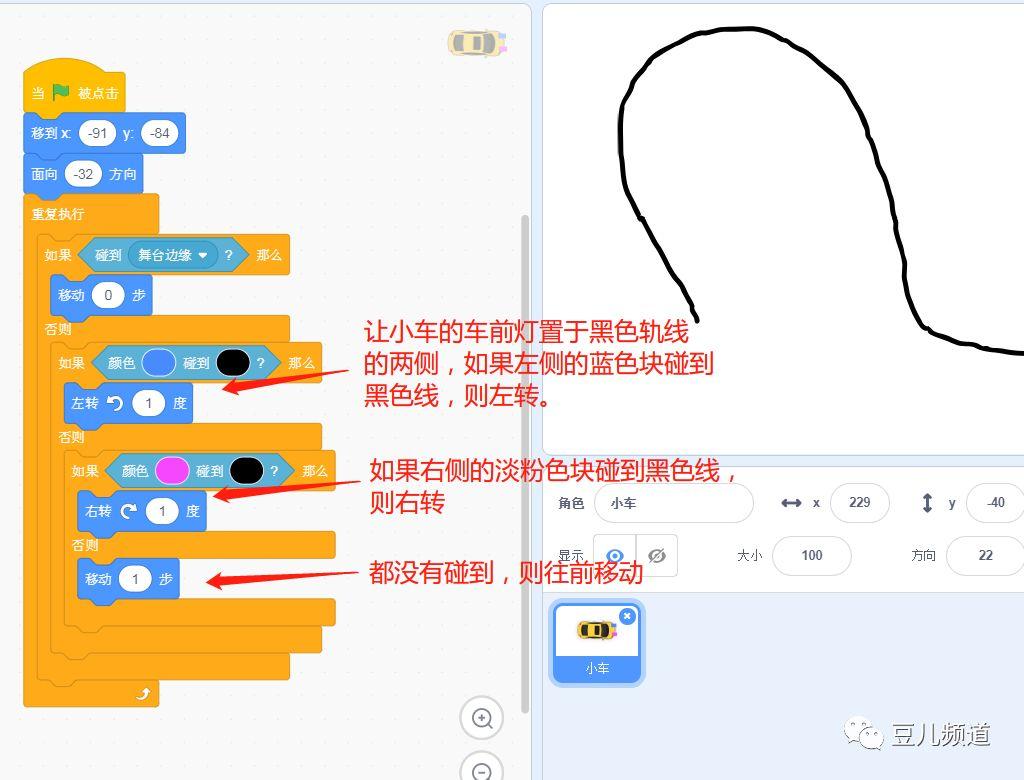

小车的代码

Scratch实例12-巡线小车

同理,在单片机制作巡线小车的代码也是类似,是不是很简单就完成了这个功能,看看效果。

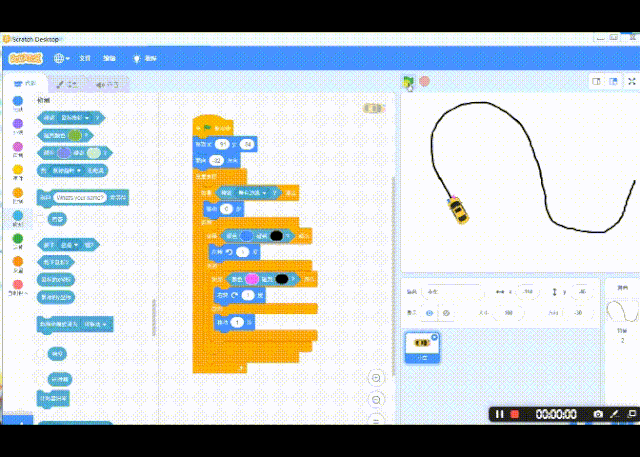

Scratch实例12-巡线小车





END
