Scratch编程与物理-用Scratch学习“小孔成像”

Scratch 少儿编程 232浏览 0评论

本站可以分享scratch作品,快来边学习边创作吧,点击在线创作

一、光的直线传播



我们的生活离不开光,光有一个很重要的特性就是,在同种均匀介质中沿直线传播,通常简称光的直线传播。与这个特性有关的一个非常著名的实验就是“小孔成像”实验。

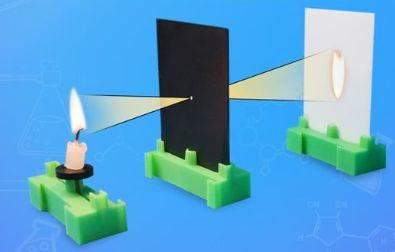

在一张硬纸片的中心扎一个小孔,小孔的直径约三毫米,把它直立在桌子上,然后拉上窗帘,使室内的光线变暗。点上一支蜡烛,放在靠近小孔的地方。拿一张白纸,把它放在小孔的另一面。这样,你就会在白纸上看到一个倒立的烛焰。我们称它是蜡烛的像。





Scratch编程与物理-用Scratch学习“小孔成像”





二、小孔成像的特点



1、小孔成的像是倒立的。



2、成像的大小与物体的大小是等比例的。



成的像与物体大小之比为(小孔到成像屏的距离)除以(小孔到物体的距离)

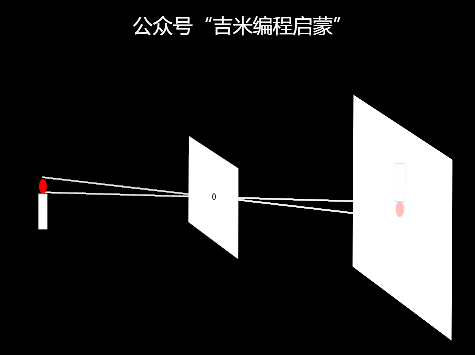

当d1 = d2时,像与物体大小相同,成像示例:

Scratch编程与物理-用Scratch学习“小孔成像”

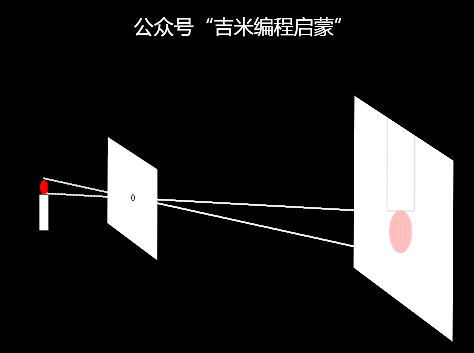

 当d1 < d2时,像比物体大,成像示例:



Scratch编程与物理-用Scratch学习“小孔成像”

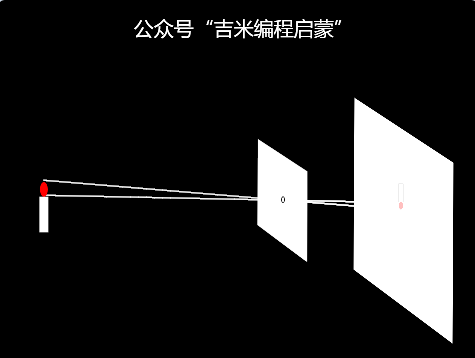

当d1 > d2时,像比物体小,成像示例:



Scratch编程与物理-用Scratch学习“小孔成像”



3、孔越小,成的像越清晰,但亮度较弱。



三、用Scratch模拟“小孔成像”实验

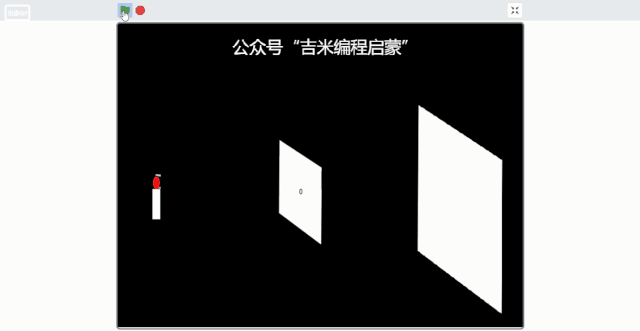

今天我们用Scratch模拟小孔成像实验,效果如下:



Scratch编程与物理-用Scratch学习“小孔成像”





1、添加主要角色:蜡烛、小孔、投影屏、画笔1、画笔2、成像



2、根据蜡烛的初始位置与孔的位置,唯一确定一条直线,该直线就是光的传播路径,根据此路径,即可求得成像的位置。

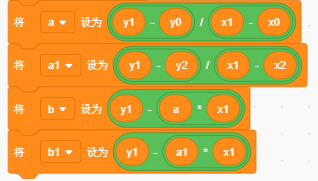

根据直线公式y=ax+b,蜡烛的位置(x0,y0),孔的位置(x1,y1),

求得a和b的值,直线就唯一确定了。

a = (y1-y0)/(x1-x0),b = y1 – ax1。



Scratch编程与物理-用Scratch学习“小孔成像”



求得,a和b后,即可画出光的传播直线,以及在纸板上的像的位置。



Scratch编程与物理-用Scratch学习“小孔成像”

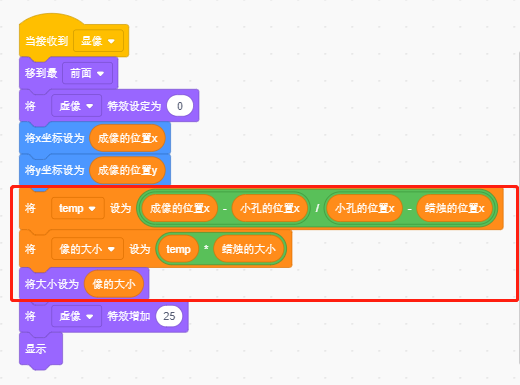

3、成像的大小



Scratch编程与物理-用Scratch学习“小孔成像”

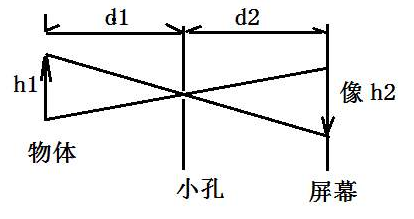

根据直线公式:h2/h1 = d2/d1,也就是说:h2 = d2/d1*h1



Scratch编程与物理-用Scratch学习“小孔成像”



用Scratch模拟小孔成像实验是不是很有趣呢,赶快动手试试吧~
