Arduino基础入门篇32—LCD1602驱动库的使用

Arduino 少儿编程 42浏览 0评论
Arduino基础入门篇32—LCD1602驱动库的使用
LCD1602显示

本篇介绍液晶驱动库「LiquidCrystal」,通过库来驱动LCD1602刷新显示秒数。

1. 安装库

「LiquidCrystal」是Arduino的液晶驱动库,使用它能很方便的驱动常用液晶显示模块。其详细介绍请参考官网介绍「https://www.Arduino.cc/en/Reference/LiquidCrystal」。

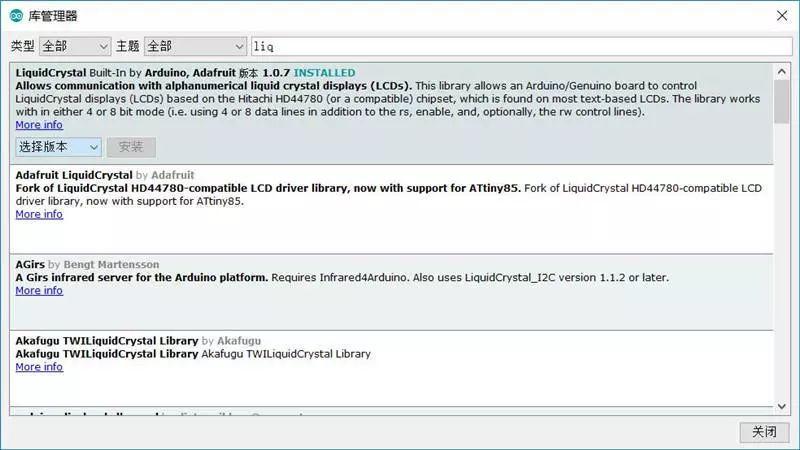

一般下载的Arduino IDE会自带此库,也可以在管理库中查找添加。在IDE中点击「项目」—「加载库」—「管理库」,查找「LiquidCrystal」,选择最新版本进行安装。目前最新版本为1.0.7。

Arduino基础入门篇32—LCD1602驱动库的使用
安装库

2. 实验材料

  • Uno R3开发板
  • 配套USB数据线
  • 面包板及配套连接线
  • LCD1602液晶屏
  • 16Pin排针
  • 10K电位器

3. 实验步骤

1. 根据原理图搭建电路图。

LCD1602的第1、5、16脚接开发板GND;LCD1602第2、15脚接开发板5V;LCD1602的第4、6、11、12、13、14分别连接开发板数字引脚7、6、5、4、3、2;电位器两端引脚分别连接5V和GND,中间引脚连接LCD1602第3引脚。

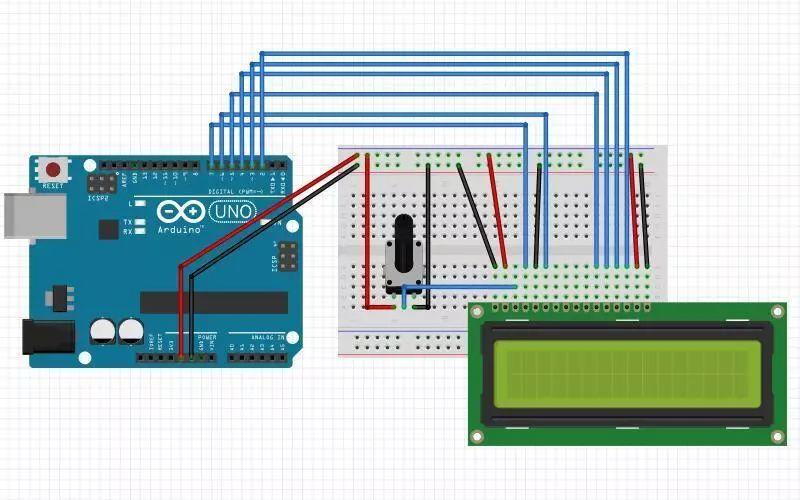

实验原理图如下图所示:

Arduino基础入门篇32—LCD1602驱动库的使用
电路连接图

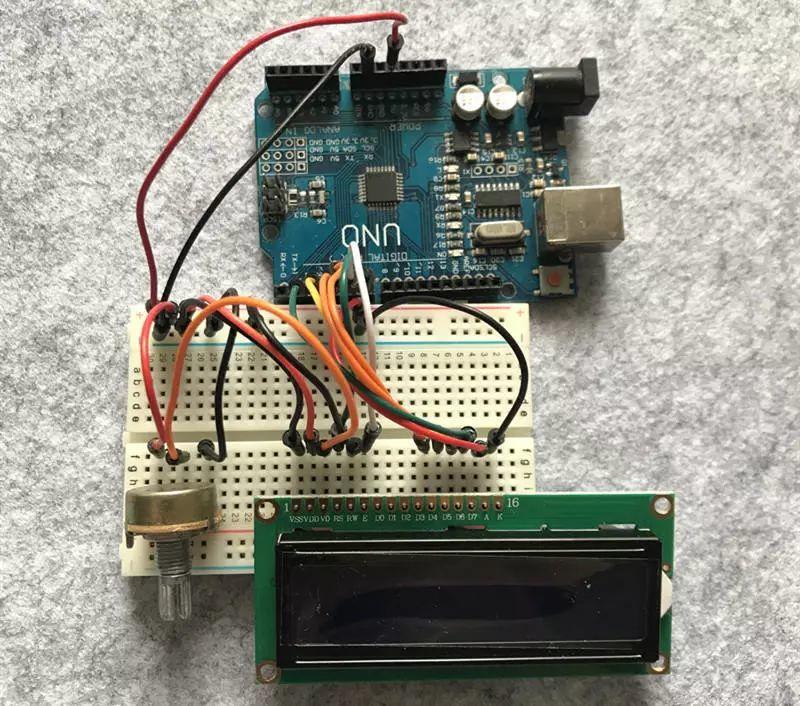

实物连接图如下图所示:

Arduino基础入门篇32—LCD1602驱动库的使用
实物连接图

2. 新建sketch,拷贝如下代码替换自动生成的代码并进行保存。

/* * LCD1602
 * 1602驱动库的使用
 */
#include <LiquidCrystal.h>
const int rs = 7, en = 6, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
void setup() {
  lcd.begin(16, 2);
  lcd.clear();
}
void loop() {
  lcd.setCursor(2, 0);
  lcd.print("Hello World!");
  lcd.setCursor(0, 1);
  lcd.print("Second: ");
  lcd.print(millis() / 1000);
}

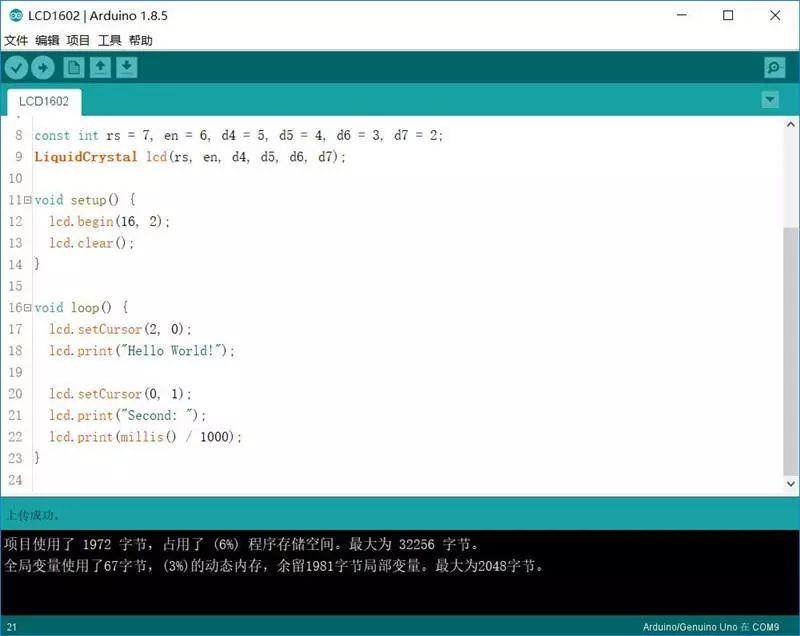

3. 连接开发板,设置好对应端口号和开发板类型,进行程序下载。

Arduino基础入门篇32—LCD1602驱动库的使用
程序下载

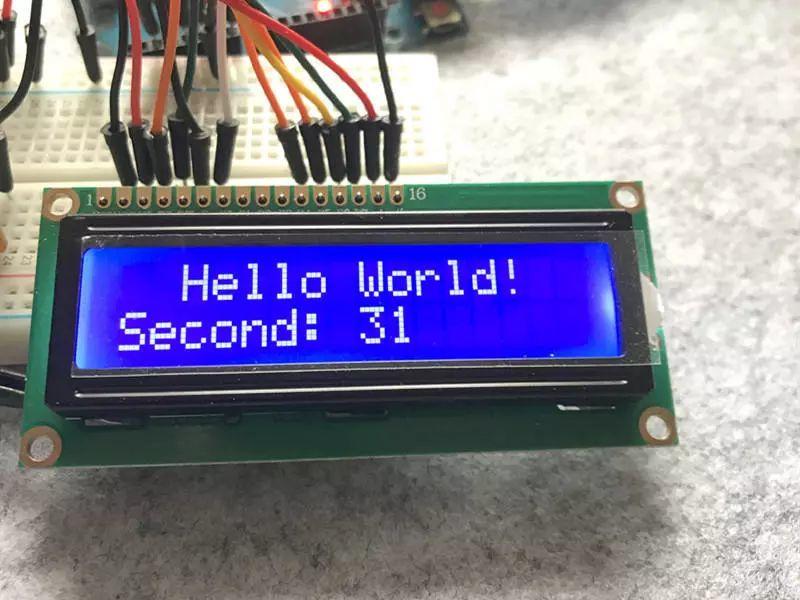

4. 实验现象

LCD1602动态刷新秒数。

Arduino基础入门篇32—LCD1602驱动库的使用
实验现象

Arduino基础入门篇系列就写到这里了,32篇基础教程希望能给Arduino初学者提供帮助,感谢读者的支持与鼓励,若发现其中有错误还望指正,希望兴趣引导着你通过Arduino实现每一个有创意的idea。
