OLED「OrganicLight-Emitting Diode」，有机发光二极管，又称有机发光半导体，是当下非常受欢迎的显示技术。OLED显示屏与传统LCD显示方式不同，它无需背光，每个像素点自发光，体积更小、更轻更薄更省电，而且能做成柔性屏。本篇介绍Arduino下OLED屏的使用。
1. OLED屏介绍

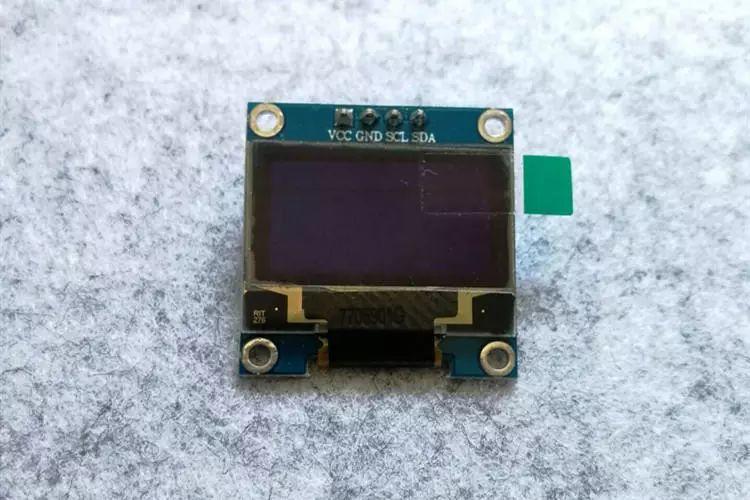

OLED屏因其小巧轻薄耗电低等特点，越来越多的应用于嵌入式电子设备中。OLED屏种类不同，显示的颜色也不同，常用的有白色显示、蓝色显示和黄蓝双色显示。屏幕的尺寸和内置驱动芯片也多种多样，常用的驱动接口有SPI和IIC两种。本篇中使用的使一款0.96寸蓝色IIC驱动屏，其内置驱动芯片为SSD1306。
2. 安装驱动库

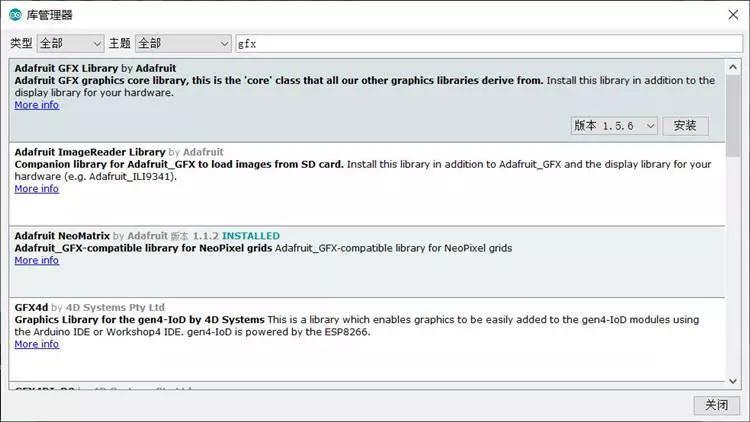

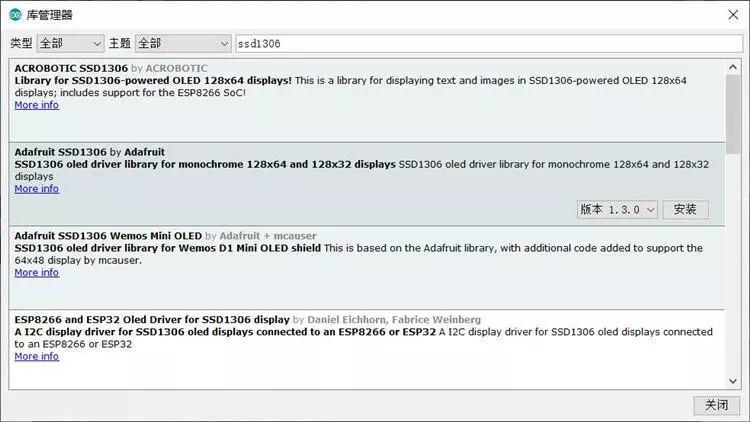

OLED显示屏驱动库非常多，本篇我们使用两个库：「Adafruit_SSD1306」和「Adafruit_GFX」。在Arduino IDE中点击「项目」—「加载库」—「管理库」，分别查找选择最新版本进行安装。
3.实验材料
- Uno R3开发板
- 配套USB数据线
- 面包板及配套连接线
- OLED显示屏
4.实验步骤
1. 根据原理图搭建电路图。
IIC接口只需要两根线。OLED屏的VCC和GND分别连接开发板的3.3V和GND，OLED屏的SDA和SCL分别连接开发板A4和A5。

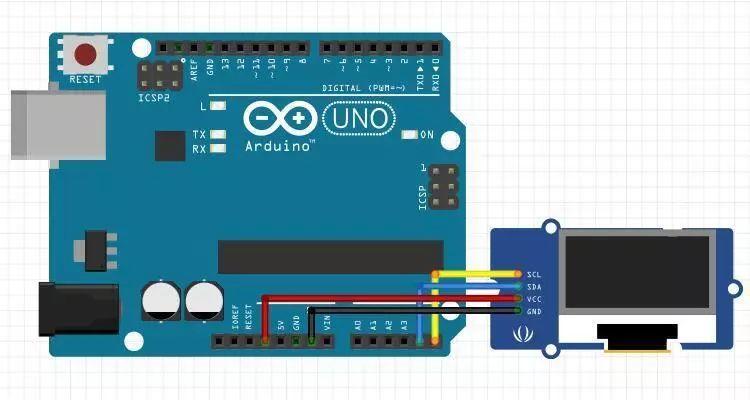

实验原理图如下图所示：

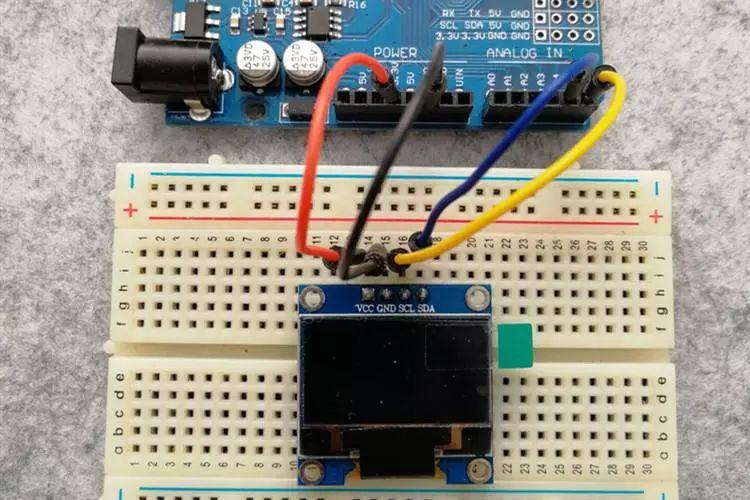

实物连接图如下图所示：
2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。
1/*
2 * OLED显示
3 */
4#include <Wire.h>
5#include <Adafruit_GFX.h>
6#include <Adafruit_SSD1306.h>
7
8#define OLED_RESET 4
9Adafruit_SSD1306 display(128, 64, &Wire,OLED_RESET);
10
11void setup() {
12 display.begin(SSD1306_SWITCHCAPVCC,0x3C);
13 display.setTextColor(WHITE);//开像素点发光
14 display.clearDisplay();//清屏
15
16 display.setTextSize(1); //设置字体大小
17 display.setCursor(35, 5);//设置显示位置
18 display.println("-TonyCode-");
19
20 display.setTextSize(2);//设置字体大小
21 display.setCursor(15, 30);//设置显示位置
22 display.println("OLED TEST");
23
24 display.display(); // 开显示
25
26}
27
28void loop() {
29
30}

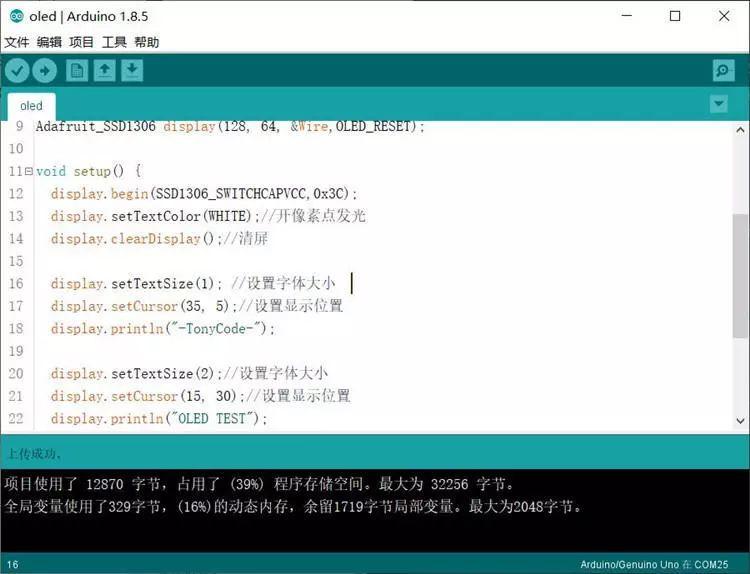

3. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。

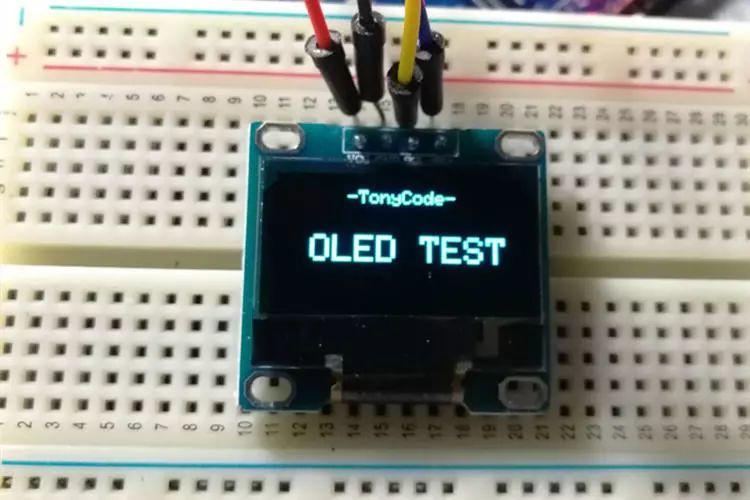

4. 实验现象
较LCD液晶显示屏，OLED的显示效果非常不错，且可视角度更大。
