上篇中我们已经使用驱动库在OLED屏上显示出英文字符,除去数字、字母、符号等,OLED还能显示汉字、图片及任意图形。本篇介绍取模软件的使用,教大家如何在OLED屏上显示汉字。
1. 字模显示原理及取模软件的使用

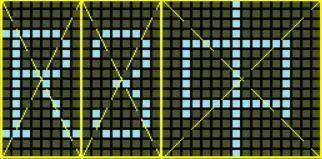

我们使用的OLED屏是由方形的发光点阵列组成的,分辨率为128×64。英文和数字最小可用8×8像素,汉字最小显示像素为16×16,通常为了显示效果,英文和数字通常使用8×16像素表示。要显示需要的字符只需对应点亮像素区域中对应的发光点即可。
字模一般都是通过取模软件生成的,接下来介绍「PCtoLCD」取模软件的使用:

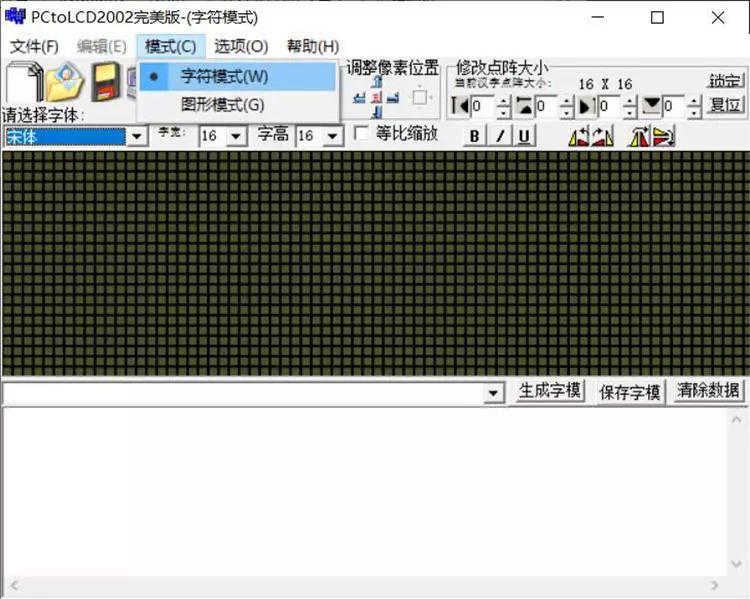

1. Windows系统下双击启动软件,点击「模式」,选择「字符模式」,通常默认就是字符模式。

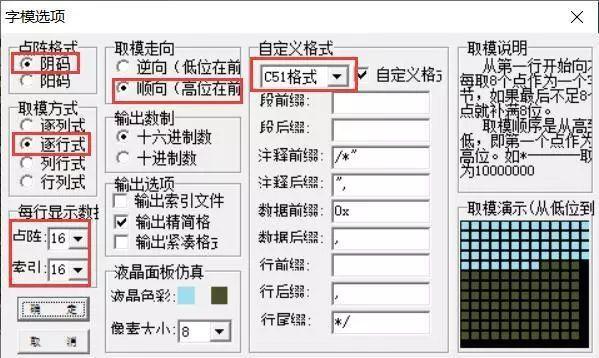

2. 点击「选项」进行字模配置。通常字模配置要根据程序驱动方式来选择,本篇中我们选择阴码、逐行式、顺向,其他选项如下图所示。

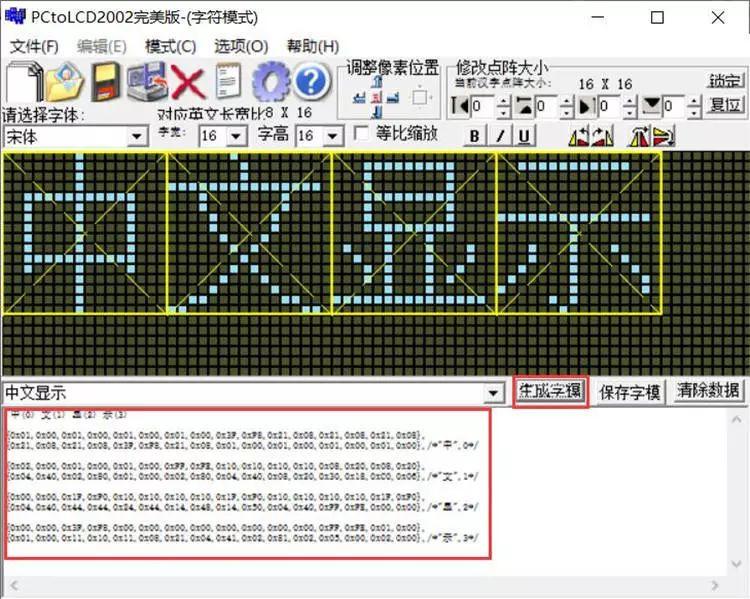

3. 输入汉字。点击生成字模或者保存字模,就会得到对应的点阵数据。
2. 实验材料
- Uno R3开发板
- 配套USB数据线
- 面包板及配套连接线
- OLED显示屏
3. 实验步骤
1. 根据原理图搭建电路图。
IIC接口只需要两根线。OLED屏的VCC和GND分别连接开发板的3.3V和GND,OLED屏的SDA和SCL分别连接开发板A4和A5。

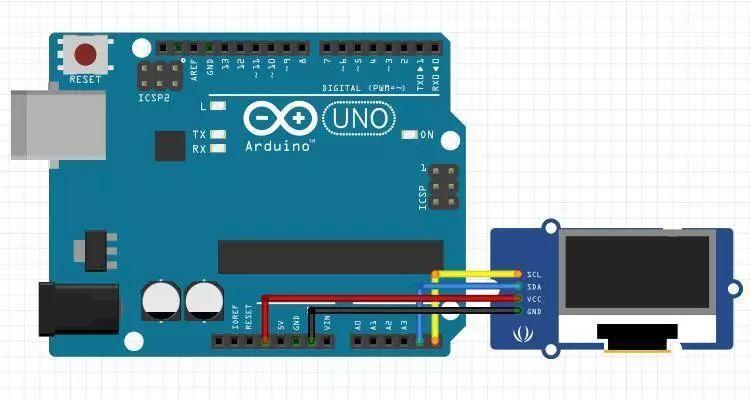

实验原理图如下图所示:

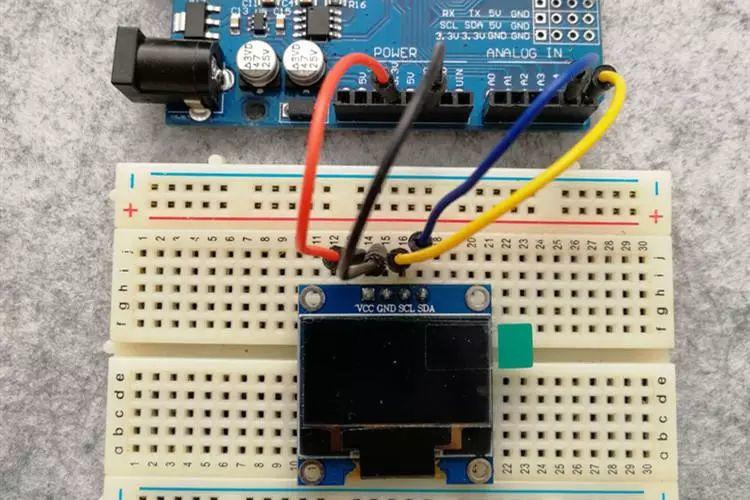

实物连接图如下图所示:

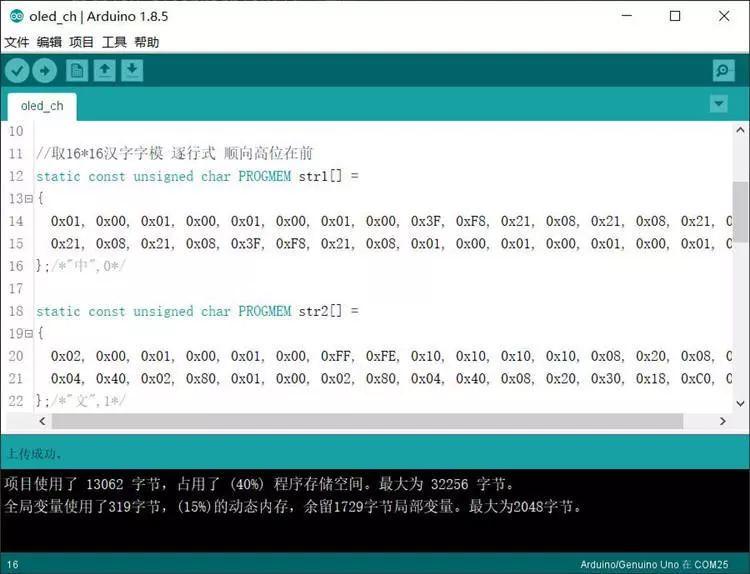

2. 新建sketch,拷贝如下代码替换自动生成的代码并进行保存。
1/*
2 OLED显示汉字
3*/
4#include <Wire.h>
5#include <Adafruit_GFX.h>
6#include <Adafruit_SSD1306.h>
7
8#define OLED_RESET 4
9Adafruit_SSD1306 display(128, 64, &Wire, OLED_RESET);
10
11//取16X16汉字字模 逐行式 顺向高位在前
12static const unsigned char PROGMEM str1[] =
13{
14 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x3F, 0xF8, 0x21, 0x08, 0x21, 0x08, 0x21, 0x08,
15 0x21, 0x08, 0x21, 0x08, 0x3F, 0xF8, 0x21, 0x08, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00
16};/*"中",0*/
17
18static const unsigned char PROGMEM str2[] =
19{
20 0x02, 0x00, 0x01, 0x00, 0x01, 0x00, 0xFF, 0xFE, 0x10, 0x10, 0x10, 0x10, 0x08, 0x20, 0x08, 0x20,
21 0x04, 0x40, 0x02, 0x80, 0x01, 0x00, 0x02, 0x80, 0x04, 0x40, 0x08, 0x20, 0x30, 0x18, 0xC0, 0x06
22};/*"文",1*/
23static const unsigned char PROGMEM str3[] =
24{
25 0x00, 0x00, 0x1F, 0xF0, 0x10, 0x10, 0x10, 0x10, 0x1F, 0xF0, 0x10, 0x10, 0x10, 0x10, 0x1F, 0xF0,
26 0x04, 0x40, 0x44, 0x44, 0x24, 0x44, 0x14, 0x48, 0x14, 0x50, 0x04, 0x40, 0xFF, 0xFE, 0x00, 0x00
27};/*"显",2*/
28
29static const unsigned char PROGMEM str4[] =
30{
31 0x00, 0x00, 0x3F, 0xF8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0xFE, 0x01, 0x00,
32 0x01, 0x00, 0x11, 0x10, 0x11, 0x08, 0x21, 0x04, 0x41, 0x02, 0x81, 0x02, 0x05, 0x00, 0x02, 0x00
33};/*"示",3*/
34
35void setup() {
36 display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
37 display.setTextColor(WHITE);//开像素点发光
38 display.clearDisplay();//清屏
39
40 display.setTextSize(1); //设置字体大小
41 display.setCursor(35, 5);//设置显示位置
42 display.println("-TonyCode-");//输出字符
43
44 display.drawBitmap(32, 32, str1, 16, 16, 1); //画出字符对应点阵数据
45 display.drawBitmap(48, 32, str2, 16, 16, 1); //画出字符对应点阵数据
46 display.drawBitmap(64, 32, str3, 16, 16, 1); //画出字符对应点阵数据
47 display.drawBitmap(80, 32, str4, 16, 16, 1); //画出字符对应点阵数据
48 display.display();//开显示
49
50}
51
52void loop() {
53
54}
3. 连接开发板,设置好对应端口号和开发板类型,进行程序下载。
4. 实验现象

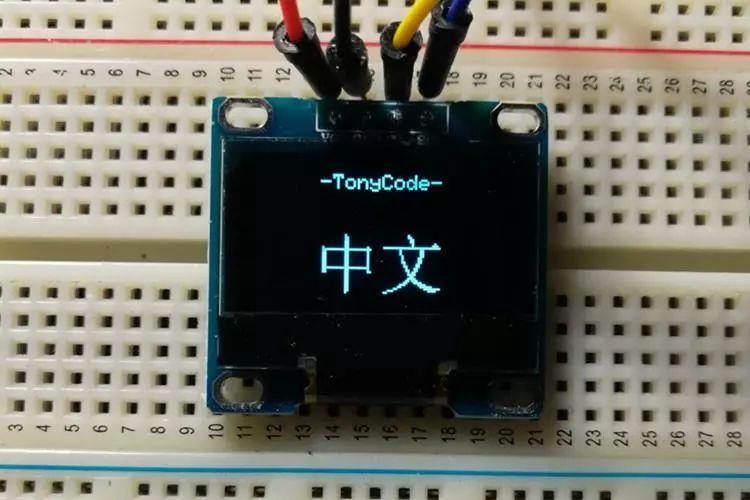

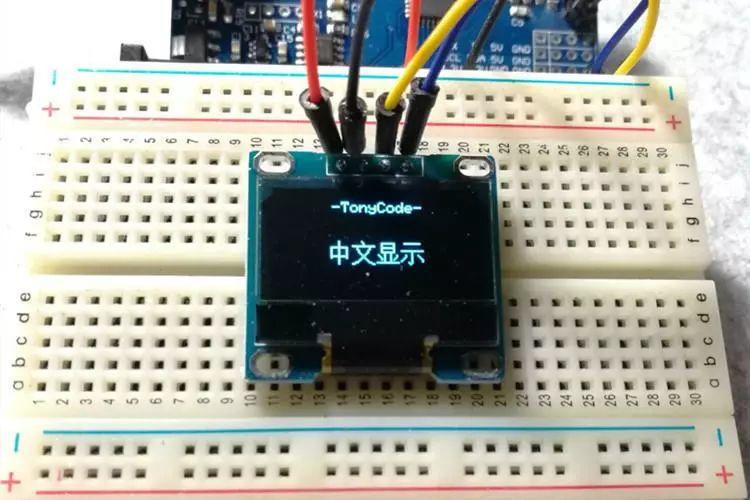

OLED显示出对应中文。
5. 实验分析
程序中我们使用了图像库「Adafruit_GFX」中的drawBitmap()函数,函数参数分别输入了要显示的坐标,字符数据源,字符的宽高,最后参数由于我们的OLED是单色的,默认为1。
我们可以选择不同的字体,也可以使用不同像素获取不同大小的字符,如下图显示的是32×32像素的汉字,注意drawBitmap()函数中对应字符宽高需要对应。
