本篇介绍OLED屏图片显示，与字符取模类似，通过取模软件图形模式获取位图数据显示到OLED屏上。
1. 图形取模

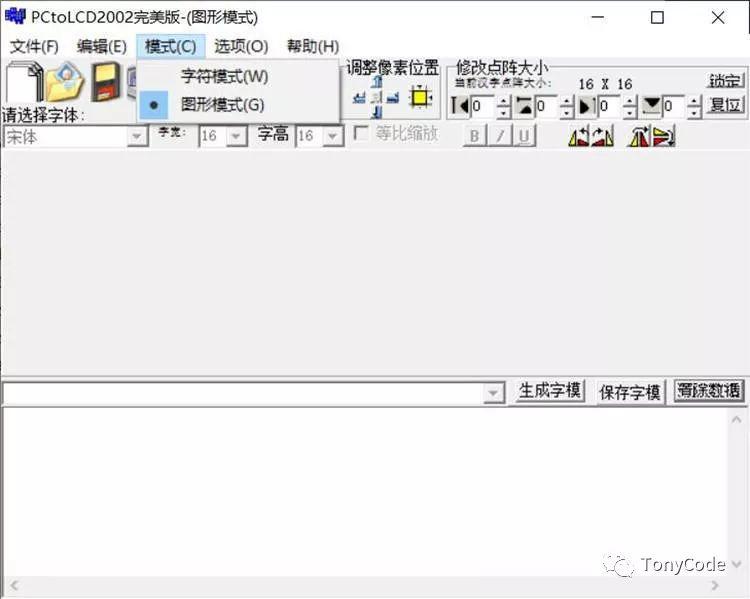

1. 运行取模软件。点击「模式」，选择「图形模式」。

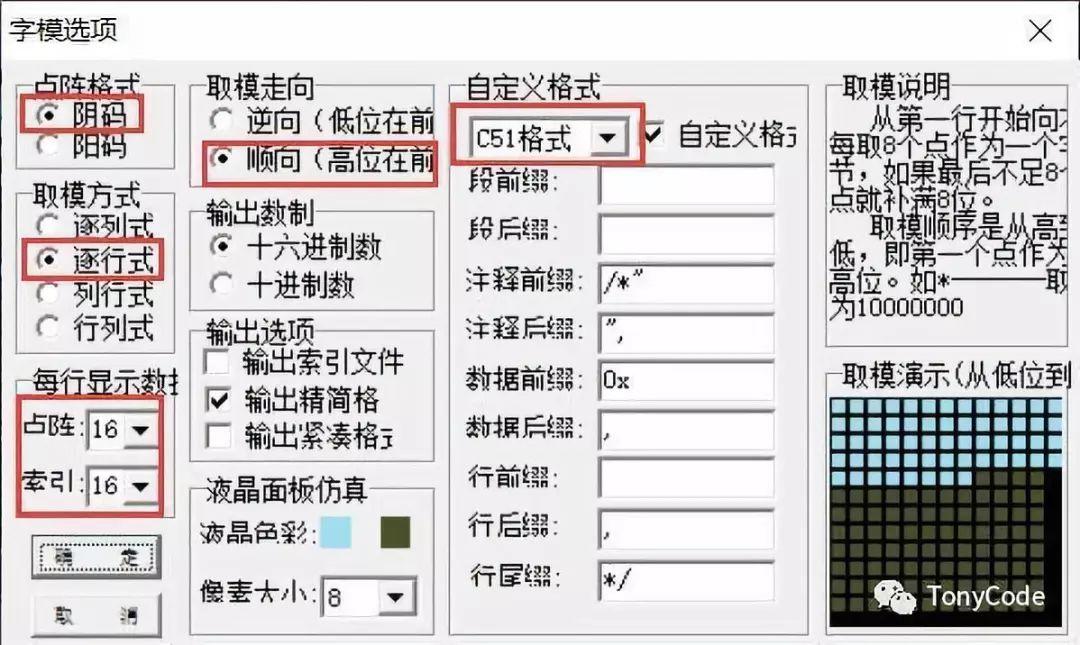

2. 点击「选项」进行相关配置，如下图所示。

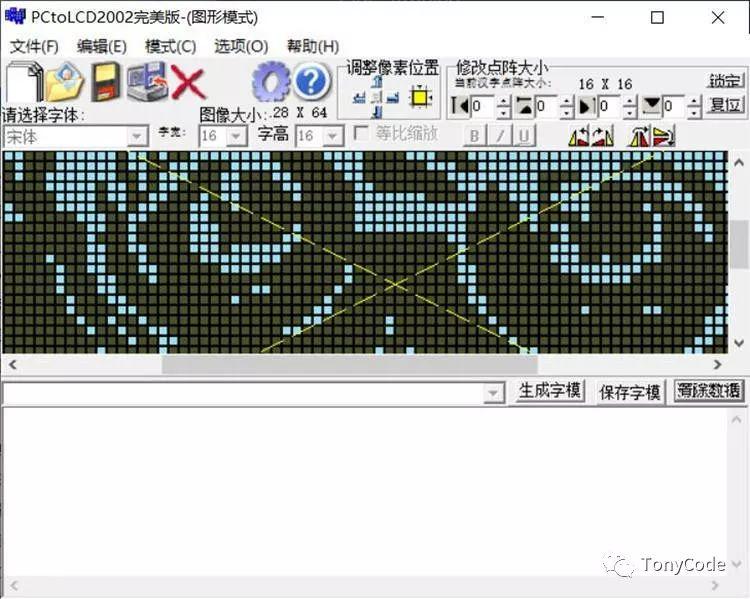

3. 点击「文件」，选择「打开」，打开需要显示的位图，位图宽高限定在128×64之内。点击生成字模或者保存字模，就会得到对应的点阵数组。

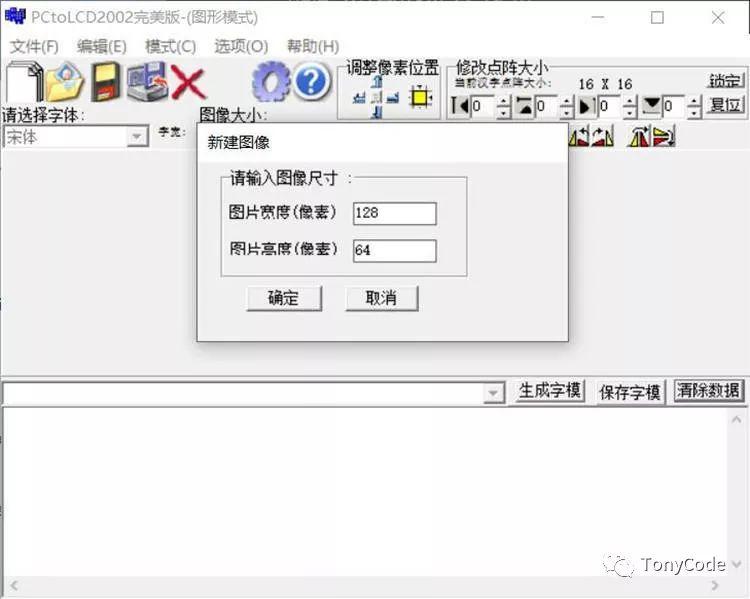

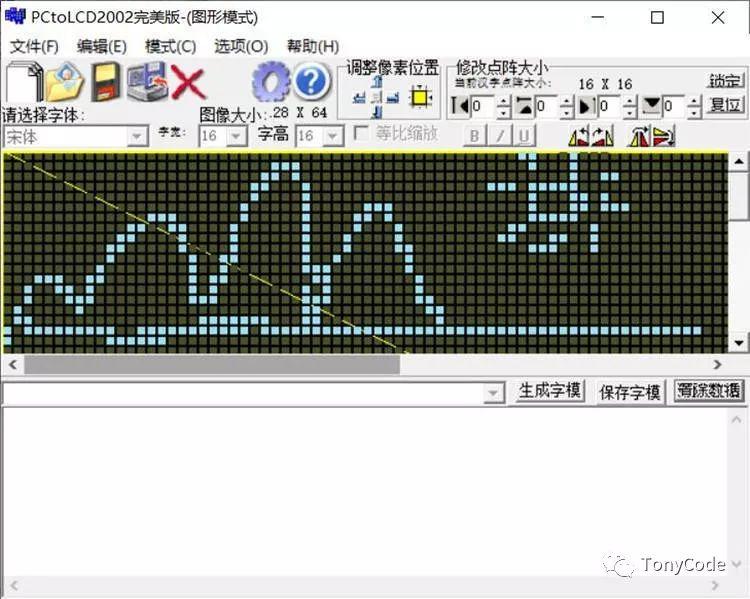

3. 我们也可以点击「文件」，选择「新建」，设置宽度128，高度64来新建一张空白图形。左键鼠标可选中方块，右键去除方块。你可以任意涂鸦，最终点击生成字模或者保存字模，获取对应的点阵数组。
2. 实验材料
- Uno R3开发板
- 配套USB数据线
- 面包板及配套连接线
- OLED显示屏
3. 实验步骤
1. 根据原理图搭建电路图。
IIC接口只需要两根线。OLED屏的VCC和GND分别连接开发板的3.3V和GND，OLED屏的SDA和SCL分别连接开发板A4和A5。

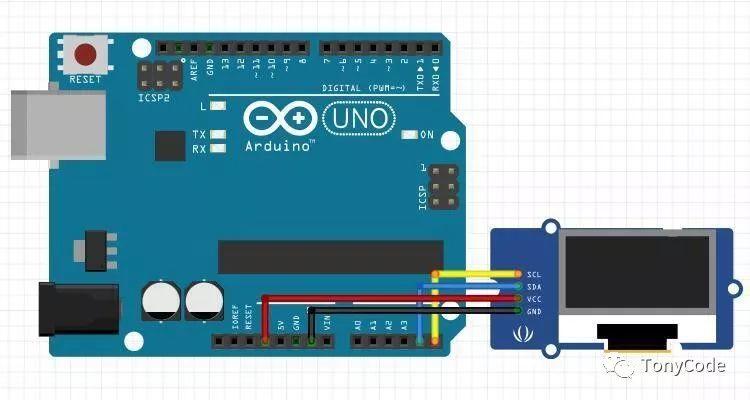

实验原理图如下图所示：

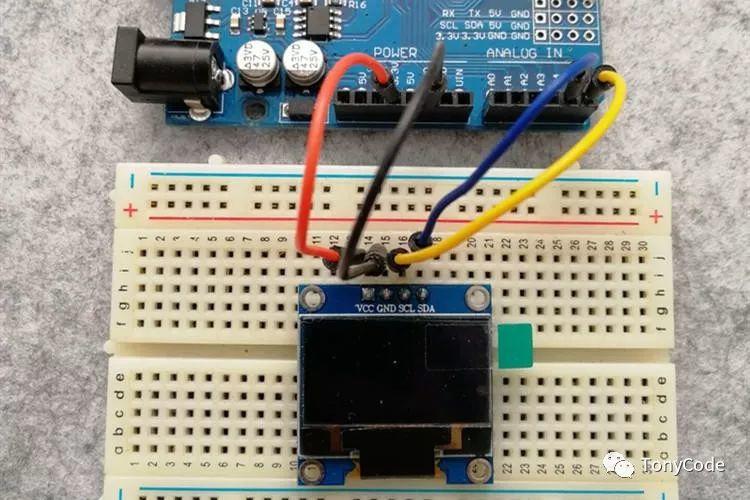

实物连接图如下图所示：
2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。
1/*
2 OLED显示图片
3*/
4#include <Wire.h>
5#include <Adafruit_GFX.h>
6#include <Adafruit_SSD1306.h>
7
8#define OLED_RESET 4
9Adafruit_SSD1306 display(128, 64, &Wire, OLED_RESET);
10
11//取128*64 逐行式 顺向高位在前
12static const unsigned char PROGMEM pic1[] =
13{
14 0x00, 0x00, 0x1F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
15 0x00, 0x00, 0x7F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
16 0x00, 0x00, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
17 0x00, 0x01, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
18 0x00, 0x01, 0xE3, 0xFF, 0xFF, 0xFC, 0xDF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
19 0x00, 0x03, 0xC7, 0xFF, 0xFF, 0xFD, 0xDF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
20 0x00, 0x07, 0x87, 0xFF, 0xFF, 0xF9, 0xDF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
21 0x00, 0x07, 0x07, 0xFF, 0xFF, 0xF9, 0x9B, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
22 0x00, 0x0E, 0x07, 0xFF, 0xFF, 0xF9, 0x99, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
23 0x00, 0x0C, 0x0F, 0xFF, 0xFF, 0xF9, 0x9D, 0xFF, 0xFF, 0xFF, 0xDF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
24 0x00, 0x08, 0x0F, 0xF7, 0xFF, 0xD1, 0x8C, 0xFF, 0xFF, 0xFF, 0xEF, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
25 0x00, 0x18, 0x0F, 0x77, 0xFF, 0xD1, 0x8C, 0xFF, 0xFF, 0xFF, 0xF7, 0xFF, 0xFF, 0xF0, 0x00, 0x00,
26 0x00, 0x10, 0x0F, 0x77, 0xFF, 0x91, 0x8E, 0x7F, 0xFF, 0xDF, 0xFB, 0xFF, 0xFF, 0xE0, 0x00, 0x00,
27 0x00, 0x00, 0x0F, 0x67, 0xEF, 0xFD, 0x86, 0x3F, 0xFF, 0xEF, 0xF9, 0xFF, 0xFF, 0xE0, 0x00, 0x00,
28 0x00, 0x00, 0x0F, 0x67, 0xCF, 0xFF, 0xFE, 0x1F, 0xFF, 0xF3, 0xFD, 0xFF, 0xFF, 0xE0, 0x00, 0x00,
29 0x00, 0x00, 0x0F, 0x63, 0xDF, 0xFF, 0xFF, 0x0F, 0xFF, 0xF8, 0x7F, 0xF5, 0xFF, 0xC0, 0x00, 0x00,
30 0x00, 0x00, 0x0F, 0x63, 0xFF, 0x88, 0xFF, 0xC7, 0xFF, 0xFE, 0x1F, 0xF6, 0xFF, 0xC0, 0x00, 0x00,
31 0x00, 0x00, 0x0F, 0x63, 0xFF, 0x88, 0x7F, 0xE3, 0x3F, 0xFF, 0xFE, 0xE2, 0xFF, 0xC0, 0x00, 0x00,
32 0x00, 0x00, 0x07, 0x63, 0xFF, 0x87, 0x27, 0xE1, 0x8F, 0xFF, 0xFF, 0xF8, 0xFF, 0x80, 0x00, 0x00,
33 0x00, 0x00, 0x07, 0x63, 0xF6, 0x9F, 0xE0, 0xF0, 0xE3, 0xFF, 0xFF, 0xFE, 0xFF, 0x80, 0x00, 0x00,
34 0x00, 0x00, 0x03, 0x23, 0xF6, 0x71, 0xF0, 0x70, 0x39, 0xFF, 0xF8, 0x3F, 0xFF, 0x00, 0x00, 0x00,
35 0x00, 0x00, 0x03, 0xA7, 0xF2, 0xE3, 0x18, 0x30, 0x0F, 0xF8, 0x7F, 0x87, 0xFF, 0x00, 0x00, 0x00,
36 0x00, 0x00, 0x01, 0x87, 0xDA, 0xC3, 0x0C, 0x18, 0x07, 0x79, 0xE1, 0xE3, 0x7E, 0x00, 0x00, 0x00,
37 0x00, 0x00, 0x00, 0x83, 0xD9, 0x8B, 0x04, 0x1F, 0xC2, 0x3B, 0xC0, 0x71, 0xBC, 0x00, 0x00, 0x00,
38 0x00, 0x00, 0x00, 0xC3, 0xCB, 0x19, 0x00, 0x1F, 0xFE, 0x19, 0xC1, 0x19, 0xF8, 0x00, 0x00, 0x00,
39 0x00, 0x00, 0x00, 0x60, 0xE6, 0x18, 0x00, 0x1F, 0xFC, 0x18, 0x40, 0x88, 0xF8, 0x00, 0x00, 0x00,
40 0x00, 0x00, 0x00, 0x00, 0x64, 0x1C, 0x04, 0x1F, 0xFC, 0x0B, 0x00, 0x8C, 0xF8, 0x00, 0x00, 0x00,
41 0x00, 0x00, 0x00, 0x00, 0x44, 0x1C, 0x0C, 0x00, 0x0C, 0x01, 0x00, 0x84, 0xF8, 0x00, 0x00, 0x00,
42 0x00, 0x00, 0x00, 0x00, 0x66, 0x1D, 0xF8, 0x00, 0x04, 0x03, 0x81, 0x80, 0xF0, 0x00, 0x00, 0x00,
43 0x00, 0x00, 0x00, 0x04, 0x62, 0x0F, 0xF0, 0x00, 0x04, 0x03, 0x93, 0x80, 0xE0, 0x00, 0x00, 0x00,
44 0x00, 0x00, 0x00, 0x02, 0x63, 0x03, 0xC0, 0x20, 0x06, 0x01, 0xFE, 0x00, 0xC0, 0x00, 0x00, 0x00,
45 0x00, 0x00, 0x00, 0x02, 0x31, 0x00, 0x00, 0x20, 0x06, 0x00, 0x7C, 0x00, 0xD0, 0x00, 0x00, 0x00,
46 0x00, 0x00, 0x00, 0x02, 0x30, 0x00, 0x60, 0x40, 0x02, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x00,
47 0x00, 0x00, 0x00, 0x01, 0x18, 0x01, 0x00, 0x80, 0x03, 0x00, 0x00, 0x01, 0x88, 0x00, 0x00, 0x00,
48 0x00, 0x00, 0x00, 0x01, 0x0C, 0x00, 0x01, 0x80, 0x01, 0x00, 0x41, 0x83, 0x98, 0x00, 0x00, 0x00,
49 0x00, 0x00, 0x00, 0x00, 0x92, 0x00, 0x03, 0x02, 0x00, 0x80, 0x00, 0x07, 0x10, 0x00, 0x00, 0x00,
50 0x00, 0x00, 0x00, 0x00, 0x49, 0x80, 0x0C, 0x02, 0x00, 0x40, 0x00, 0x06, 0x30, 0x00, 0x00, 0x00,
51 0x00, 0x00, 0x00, 0x00, 0x04, 0xC0, 0x00, 0x00, 0x00, 0x20, 0x00, 0x0C, 0x20, 0x00, 0x00, 0x00,
52 0x00, 0x00, 0x00, 0x00, 0x20, 0x80, 0x00, 0x04, 0x80, 0x18, 0x00, 0x18, 0xC0, 0x00, 0x00, 0x00,
53 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0x00, 0x02, 0x00, 0x07, 0x00, 0x71, 0x80, 0x00, 0x00, 0x00,
54 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x01, 0xE0, 0x60, 0x10, 0x00, 0x00, 0x00,
55 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x20, 0x00, 0x00, 0x00,
56 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x40, 0x00, 0x00, 0x00,
57 0x00, 0x00, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
58 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
59 0x00, 0x00, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x01, 0x18, 0x00, 0x00, 0x00, 0x00,
60 0x00, 0x00, 0x00, 0x00, 0x00, 0x02, 0x00, 0x03, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00,
61 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x00, 0x02, 0x60, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00, 0x00,
62 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x00, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00,
63 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x60, 0x00, 0x00, 0x00, 0x43, 0xC0, 0x00, 0x00, 0x00, 0x00,
64 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x01, 0xC1, 0xC0, 0x00, 0x00, 0x00, 0x00,
65 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x07, 0xF0, 0xC0, 0x00, 0x00, 0x00, 0x00,
66 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x87, 0x00, 0x00, 0x1C, 0x18, 0x60, 0x00, 0x00, 0x00, 0x00,
67 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x31, 0x80, 0x00, 0xF1, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00,
68 0x00, 0x00, 0x00, 0x00, 0x01, 0x80, 0x20, 0xE0, 0x07, 0x83, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00,
69 0x00, 0x00, 0x00, 0x00, 0x06, 0x00, 0x04, 0x1C, 0x7C, 0x02, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00,
70 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x01, 0x20, 0x30, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
71 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x90, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
72 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x4C, 0x00, 0x10, 0x00, 0x80, 0x00, 0x00, 0x00, 0x00,
73 0x00, 0x00, 0x00, 0x00, 0x08, 0x01, 0x80, 0x3C, 0x08, 0x20, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00,
74 0x00, 0x00, 0x00, 0x00, 0x10, 0x01, 0x03, 0x32, 0x60, 0x40, 0x02, 0x40, 0x00, 0x00, 0x00, 0x00,
75 0x00, 0x00, 0x00, 0x00, 0x00, 0x02, 0x83, 0xC1, 0x80, 0x40, 0x04, 0x18, 0x00, 0x00, 0x00, 0x00,
76 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x81, 0x86, 0x00, 0x80, 0x04, 0x0E, 0x00, 0x00, 0x00, 0x00,
77 0x00, 0x00, 0x00, 0x00, 0x00, 0x04, 0x00, 0x86, 0xC1, 0x00, 0x04, 0x01, 0x80, 0x00, 0x00, 0x00
78};
79static const unsigned char PROGMEM pic2[] =
80{
81 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
82 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
83 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3F, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
84 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
85 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x80, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
86 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x01, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
87 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x04, 0x00, 0x00, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
88 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
89 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
90 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
91 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
92 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x60, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
93 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
94 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
95 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x40, 0xE0, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
96 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC1, 0x30, 0x00, 0x66, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
97 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC1, 0x18, 0x00, 0xE6, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
98 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC1, 0x0F, 0x07, 0xB6, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
99 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC1, 0x01, 0xDE, 0x36, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
100 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC1, 0x00, 0x70, 0x26, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
101 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC3, 0x80, 0x00, 0x26, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
102 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC2, 0x60, 0x00, 0x34, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
103 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xF2, 0x70, 0x00, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
104 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x12, 0xFC, 0x03, 0x9C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
105 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x7C, 0x9F, 0x8F, 0x3C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
106 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x1C, 0x6E, 0x9F, 0xBC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
107 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x3C, 0x3E, 0x1C, 0x92, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
108 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x6C, 0x00, 0x0F, 0xBA, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
109 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x0C, 0x00, 0x00, 0x3C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
110 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x1C, 0x00, 0x00, 0x36, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
111 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xFC, 0x00, 0x00, 0x64, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
112 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xE6, 0x00, 0x60, 0x6C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
113 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xB3, 0x00, 0x40, 0x78, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
114 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x09, 0x80, 0x00, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
115 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x46, 0xC3, 0x00, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
116 0x00, 0x00, 0x00, 0x00, 0x00, 0x02, 0x63, 0x61, 0xE1, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
117 0x00, 0x00, 0x00, 0x00, 0x00, 0x02, 0x39, 0xB0, 0x03, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
118 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x4E, 0xDF, 0x3E, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
119 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x43, 0xDF, 0xF8, 0x98, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
120 0x00, 0x00, 0x00, 0x00, 0x00, 0x04, 0x80, 0xF3, 0xF8, 0xBC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
121 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0xC1, 0x01, 0xF0, 0xA4, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
122 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0xFF, 0x08, 0x00, 0x9C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
123 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0xD9, 0x8C, 0x00, 0xD8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
124 0x00, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x9F, 0x06, 0x09, 0xD8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
125 0x00, 0x00, 0x00, 0x00, 0x00, 0x04, 0x83, 0x00, 0x14, 0x38, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
126 0x00, 0x00, 0x00, 0x00, 0x00, 0x04, 0x41, 0x00, 0x05, 0xA4, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
127 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x43, 0x80, 0x08, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
128 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x2C, 0xC0, 0x01, 0x9C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
129 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x18, 0x3E, 0x0E, 0x67, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
130 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xF0, 0x0F, 0xF8, 0x7D, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
131 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x12, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00,
132 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x5E, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00,
133 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x4C, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00,
134 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x41, 0xA0, 0x00, 0x00, 0x00, 0x00, 0x00,
135 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x80, 0x4F, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00,
136 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x01, 0x00, 0x7C, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00,
137 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x03, 0x00, 0x40, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00,
138 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x06, 0x80, 0x77, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,
139 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x78, 0x0C, 0x8F, 0xFE, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
140 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xDF, 0x18, 0xF8, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
141 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x03, 0xF0, 0xFF, 0xE4, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
142 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x7F, 0xE0, 0x3F, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
143 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
144 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
145};
146void setup() {
147 display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
148 display.setTextColor(WHITE);//开像素点发光
149 display.clearDisplay();//清屏
150}
151
152void loop() {
153 display.drawBitmap(0, 0, pic1, 128, 64, 1); //画出字符对应点阵数据
154 display.display();//开显示
155 delay(2000);
156 display.clearDisplay();//清屏
157 display.drawBitmap(0, 0, pic2, 128, 64, 1); //画出字符对应点阵数据
158 display.display();//开显示
159 delay(2000);
160 display.clearDisplay();//清屏
161}

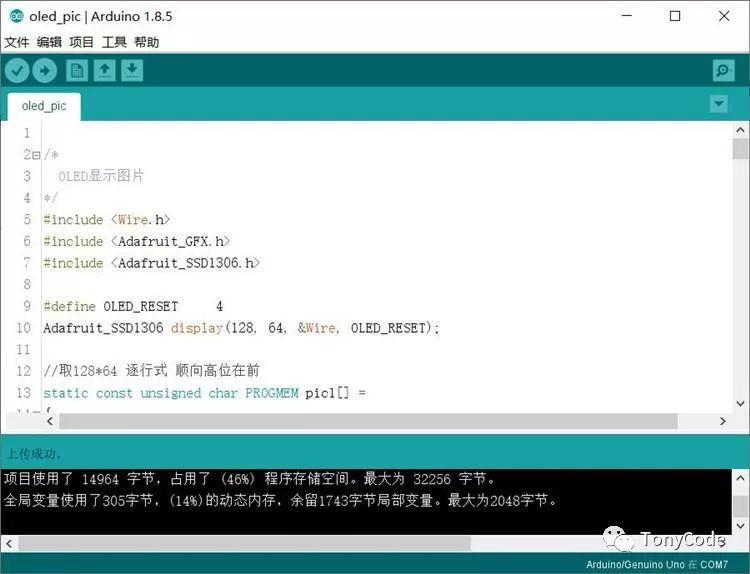

3. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。
4. 实验现象

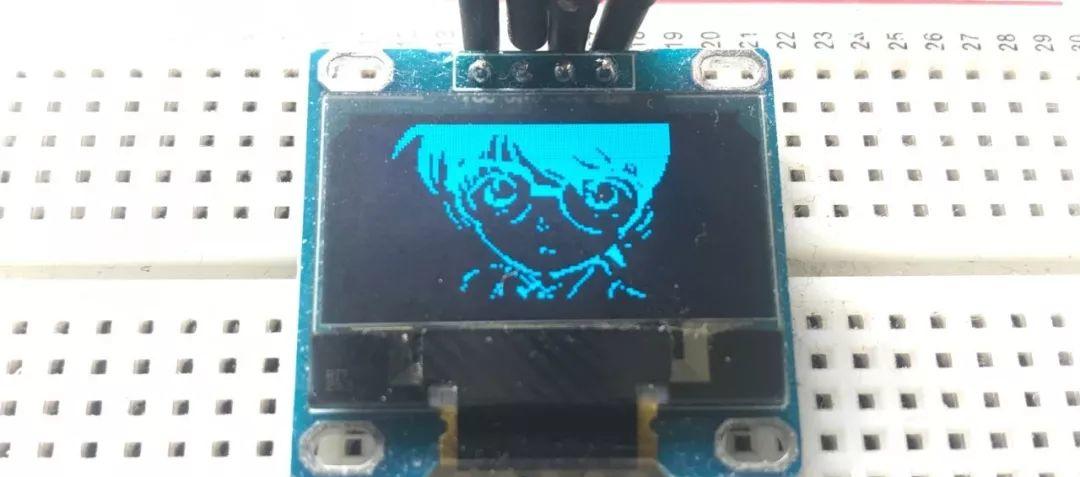

OLED屏交替显示位图图片。
