Arduino提高篇04—U8g2库驱动OLED

OLED显示屏的驱动库非常多，本篇介绍强大的U8g2库，通过使用U8g2库来驱动OLED屏。

1. U8g2库介绍

U8g2库是嵌入式设备单色图形库，支持非常多的嵌入式设备平台，如单片机、STM32、Arduino等，支持大部分主流的单色OLED和LCD显示控制器，如我们常见的SSD1306。其包括了多种图形的绘制，支持多种字体。

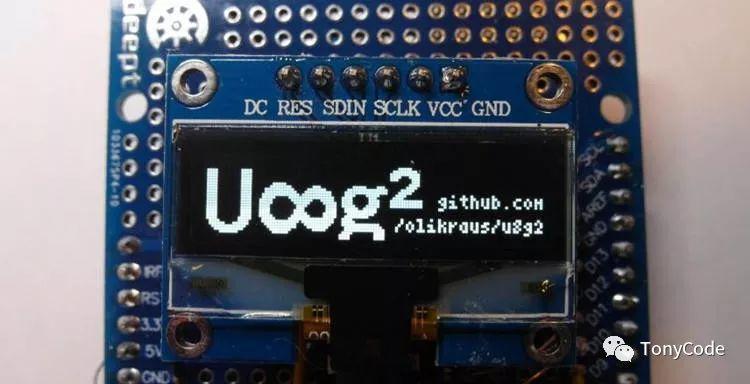

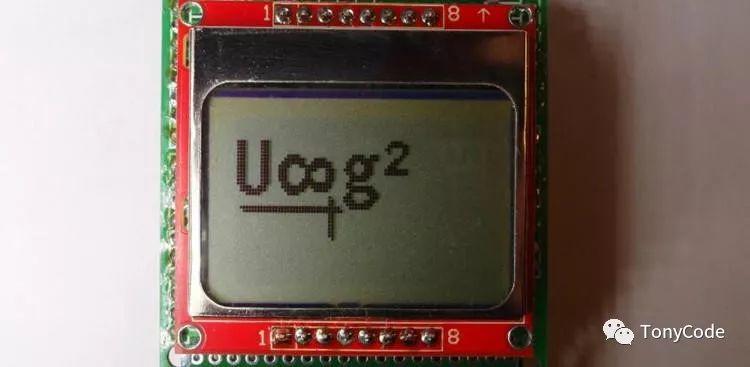

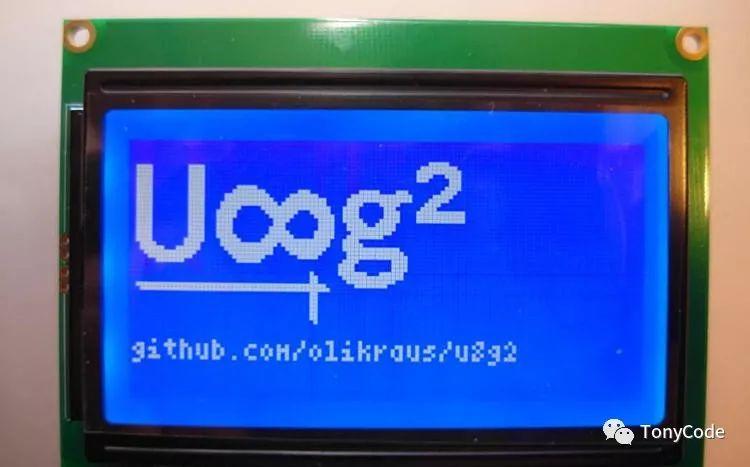

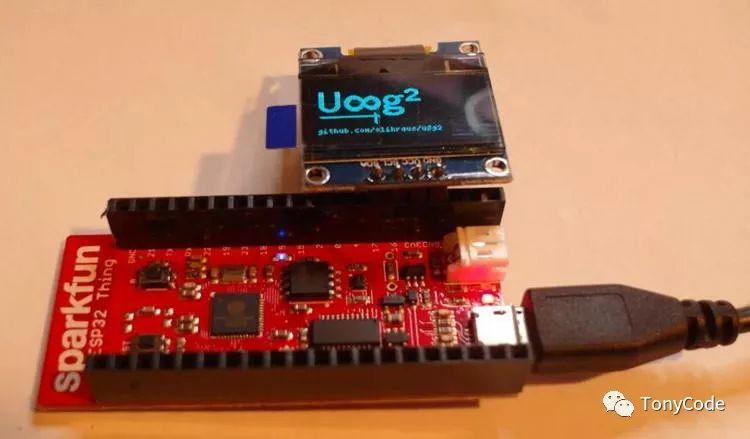

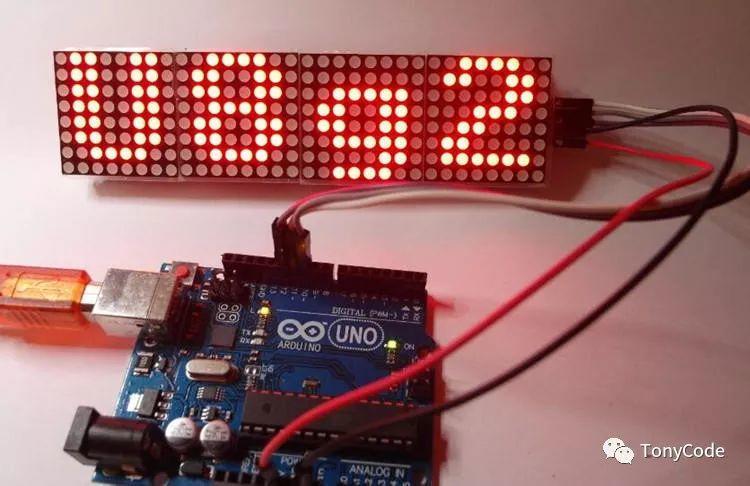

官方提供了一些U8g2库测试图(https://github.com/olikraus/u8g2/wiki/gallery#10-jul-2019-max32620fthr-with-ssd1306)：

2. 安装U8g2库

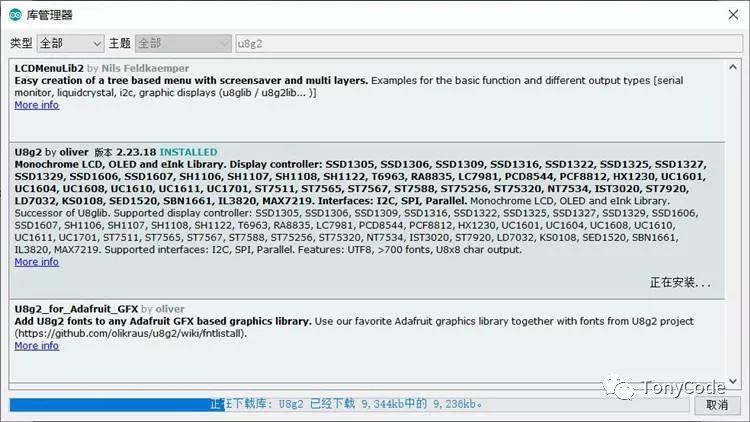

在Arduino IDE中点击「项目」—「加载库」—「管理库」，查找选择最新版本进行安装。

3. 实验材料

• Uno R3开发板
• 配套USB数据线
• 面包板及配套连接线
• OLED显示屏

4. 实验步骤

1. 根据原理图搭建电路图。

电路连接与前几篇相同，使用IIC接口两线驱动OLED屏。OLED屏的VCC和GND分别连接开发板的3.3V和GND，OLED屏的SDA和SCL分别连接开发板A4和A5。

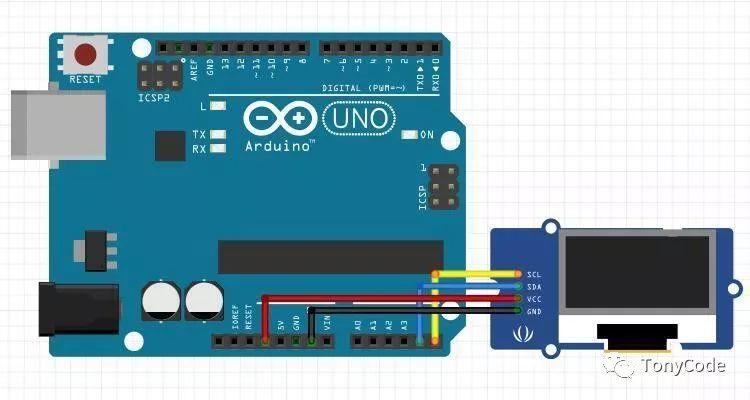

实验原理图如下图所示：

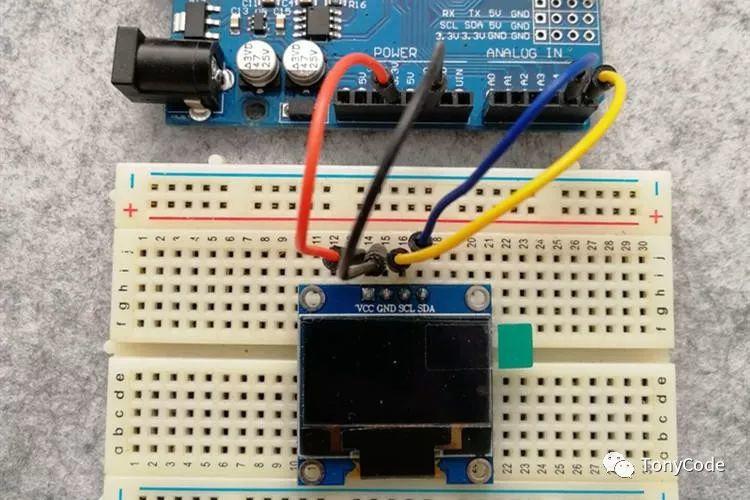

实物连接图如下图所示：

2. 在Arduino IDE中，点击「文件」—「示例」—「U8g2」,会看到官方库提供了很多的示例程序，我们只需要确定自己屏幕使用的驱动方式和显示控制器，对应打开屏蔽的构造函数。

1#include <Arduino.h>

2#include <U8g2lib.h>

3#include <Wire.h>

4

5U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);

3. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。

 1#include <Arduino.h>

 2#include <U8g2lib.h>

 3#include <Wire.h>

 4

 5//iic驱动方式
 6U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);
 7

 8void setup(void) {
 9  u8g2.begin();
10}
11

12uint8_t m = 24;
13

14void loop(void) {
15  char m_str[3];
16  strcpy(m_str, u8x8_u8toa(m, 2));    /* convert m to a string with two digits */

17  u8g2.firstPage();
18  do {
19    u8g2.setFont(u8g2_font_logisoso62_tn);
20    u8g2.drawStr(0,63,"9");
21    u8g2.drawStr(33,63,":");
22    u8g2.drawStr(50,63,m_str);
23  } while ( u8g2.nextPage() );
24  delay(1000);
25  m++;
26  if ( m == 60 )
27    m = 0;
28}

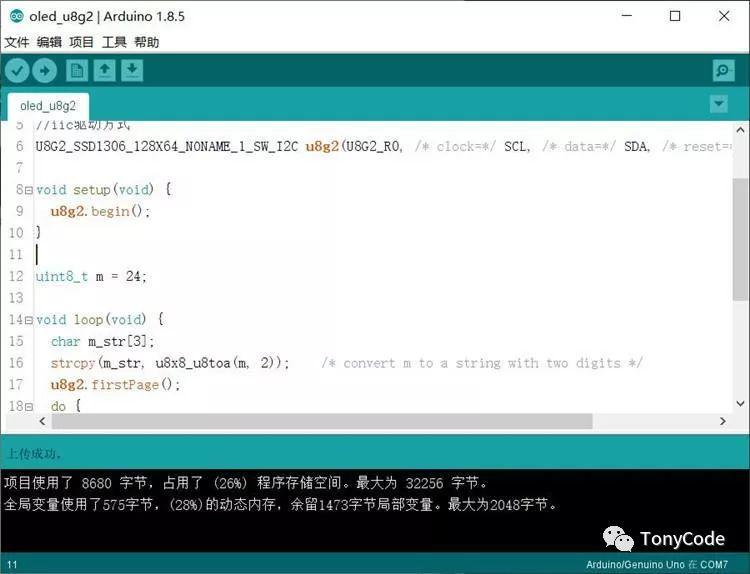

4. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。

5. 实验现象

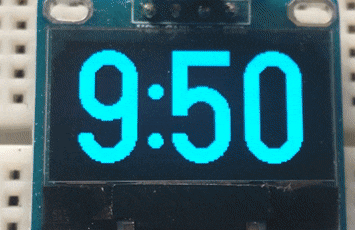

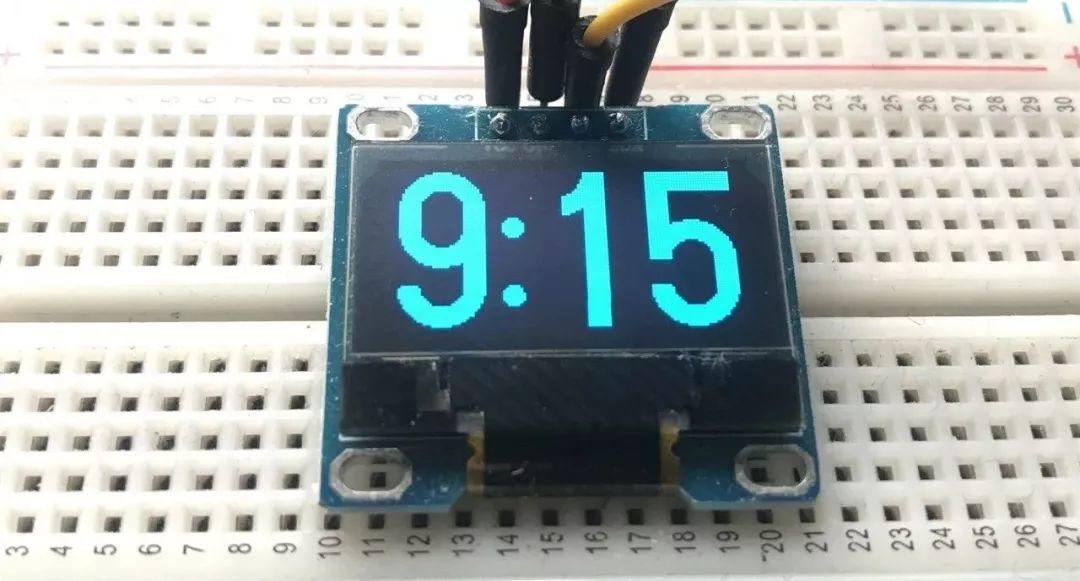

本例程使用的是U8g2的page_buffer中的Clock示例，可以看到时间刷新显示。

6. 相关函数介绍

U8g2库提供的API函数有很多，这里简单介绍几个比较常用的，更多的介绍可以参考官方手册(https://github.com/olikraus/u8g2/wiki/u8g2reference)。

• u8g2.begin()：U8g2构造函数。
• u8g2.clean()：清除屏幕显示，清除缓冲区，光标回到原点位置。
• u8g2.setFont()：设置字体。
• u8g2.drawStr()：绘制字符串。
• u8g2.firstPage()/nextPage()：循环刷新显示。
