Arduino遇到Node.js:通过Web界面控制LED的亮度

Arduino 少儿编程 2338浏览 0评论
Arduino遇到Node.js:通过Web界面控制LED的亮度

作者:Abhiemanyu Pandit
编译:Tony

我们已经看到了许多使用不同的微控制器和不同的编程语言使LED闪烁的示例。今天,我们将使用非常流行的JavaScript框架Node.js来控制连接到Arduino Uno的LED。我们还将使用Node.js通过Arduino 控制网页上的LED亮度。通过少量的调整和使用ESP8266,就可以将其转换为一个IoT项目,可以在任何地方控制LED。

1. 什么是Node.js

Node.js是一个广泛使用的基于JavaScript的框架,建立在谷歌Chrome的JavaScript V8引擎上,应用于开发I/O密集型的web应用程序,如单页应用程序,视频流网站等。

在本教程中,我们将使用两种方法控制LED,例如:

  • 通过在Node.js框架中编写JavaScript代码来使简单的LED闪烁。
  • 使用Node.js框架和来自任何浏览器的Web界面进行LED亮度控制:Arduino UNO将充当Web服务器,HTML网页将托管在PC或笔记本电脑上。

2. 所需组件

硬件:

  • Arduino UNO板
  • 发光二极管
  • 电阻

软件:

  • Arduino IDE:用于将程序上传到Arduino UNO板。
  • Firmata:它是一种协议,用于与计算机,智能手机等设备上的软件与不同的微控制器进行通信。Firmata固件可以加载在任何微控制器板上(例如Arduino,Teensy),并且可以与任何笔记本电脑,PC或智能手机进行通讯。Firmata库随Arduino IDE一起提供,因此无需从任何地方下载。
  • Johnny-Five:Johnny-Five是基于JavaScript的机器人技术和物联网平台,用于以JavaScript编写代码,并用于在Arduino开发板和计算机之间架起桥梁。Johnny-Five已通过各种Arduino兼容板(例如Arduino UNO,NANO,Promini等)进行了测试。在本教程中,必须下载Johnny-Five库才能使用其所有功能。安装指南将在本教程的后面部分进行解释。

3. 电路原理图

电路图非常基础,我们只需要将LED与Arduino连接即可。

Arduino遇到Node.js:通过Web界面控制LED的亮度

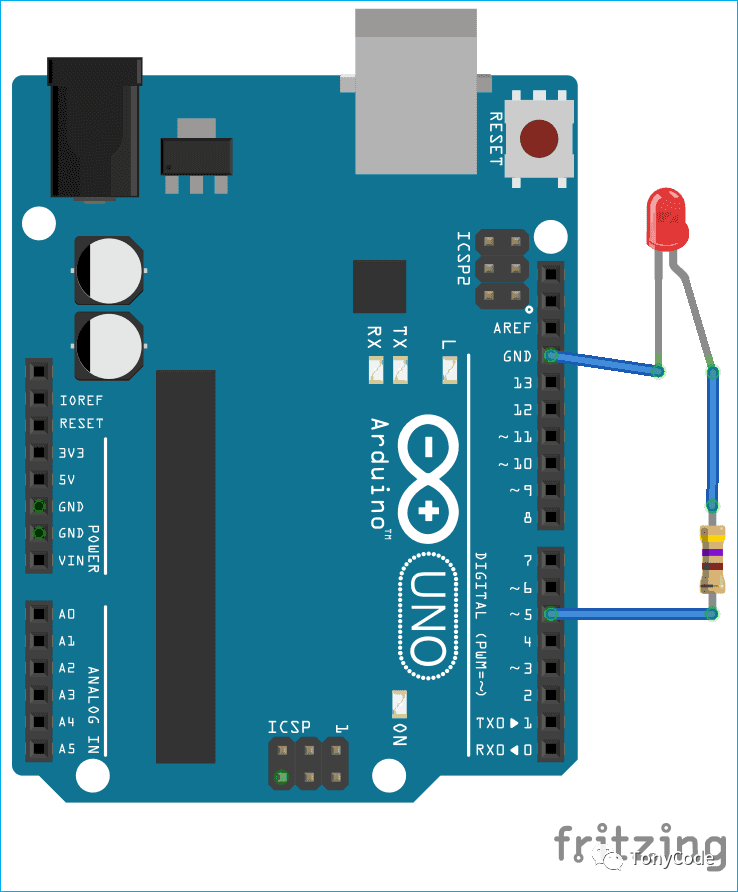

电路原理图

4. 安装Node.js框架

在开始编程和开发之前,必须下载并安装Node.js。按照如下简单步骤来下载安装Node.js环境。

步骤1:从官方网站下载Node.js的.exe文件「https://nodejs.org/zh-cn/」。

步骤2:运行.exe并按照程序中给定的说明进行操作。

Arduino遇到Node.js:通过Web界面控制LED的亮度

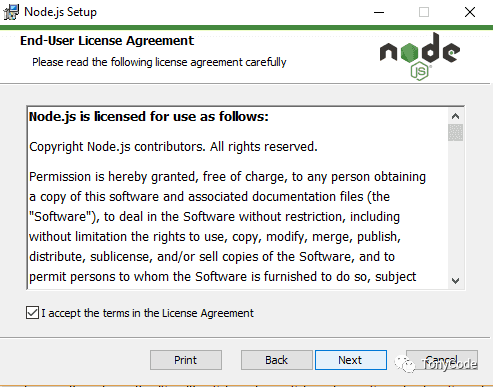

安装Node.js

步骤3:按照Node.js文档中的建议重新启动计算机,并使用Node.js的所有功能。

步骤4:检查Node.js是否安装成功,打开命令提示符终端输入Node -v

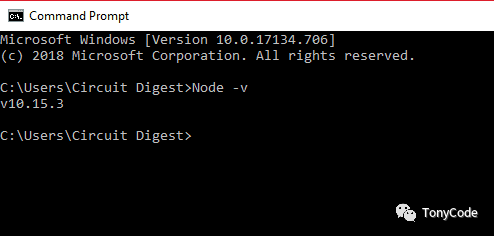

Arduino遇到Node.js:通过Web界面控制LED的亮度
Node -v

步骤5:安装成功将显示Node.js的版本信息。

5. 安装Johnny-Five库

下载Node.js之后,创建一个名为「LED_Control」的新文件夹,将所有项目文件保存在一个地方。每个项目文件都将保存在“ LED_Control ”文件夹中。现在,在「LED_Control」文件夹中下载Johnny-Five库。要下载,请按照以下步骤操作:

步骤1:打开命令提示符终端。

步骤2:通过「 cd 」命令转到「LED_Control」文件夹。

步骤3:运行命令「 npm install johnny-five」,这将安装Johnny-Five的所有依赖项。

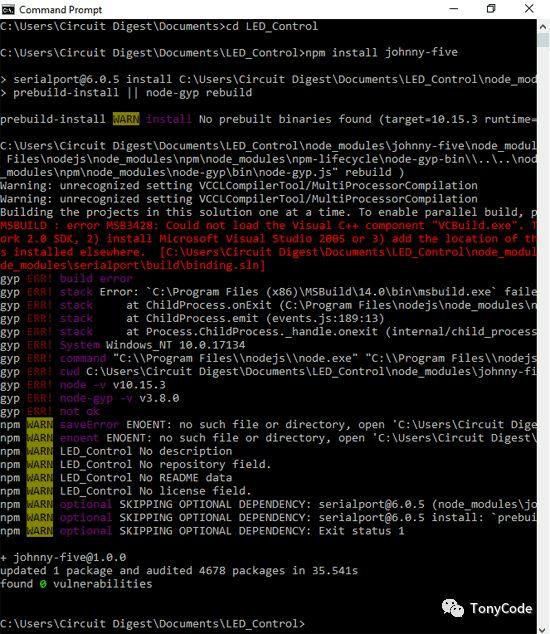

Arduino遇到Node.js:通过Web界面控制LED的亮度
安装Johnny-Five

步骤4:还需要安装三个用于控制LED亮度的必要库。

  • express:HTTP服务封装库。
  • socket.io:WebSockets库。
  • serialport:串口封装库。

步骤5:逐行运行如下命令进行安装。

1npm install express
2npm install socket.io
3npm install serialport
Arduino遇到Node.js:通过Web界面控制LED的亮度

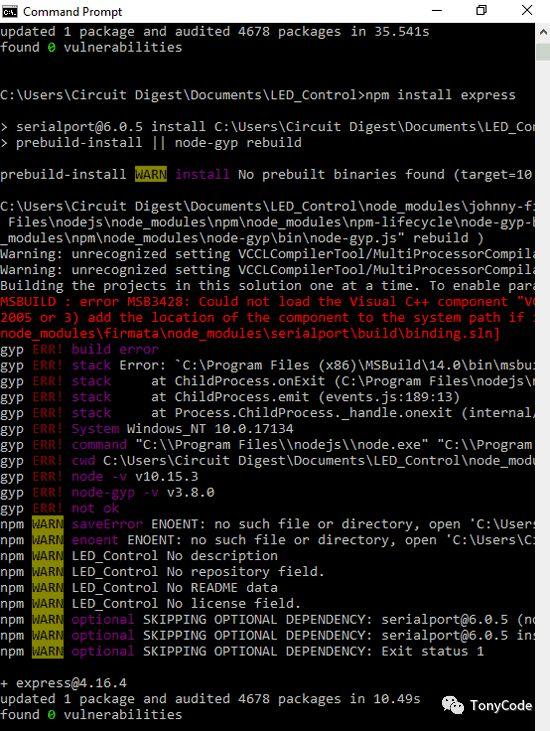

安装express

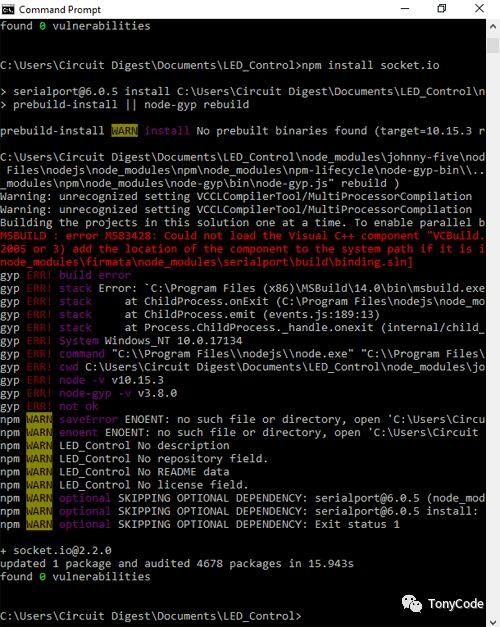

Arduino遇到Node.js:通过Web界面控制LED的亮度
socket.io安装

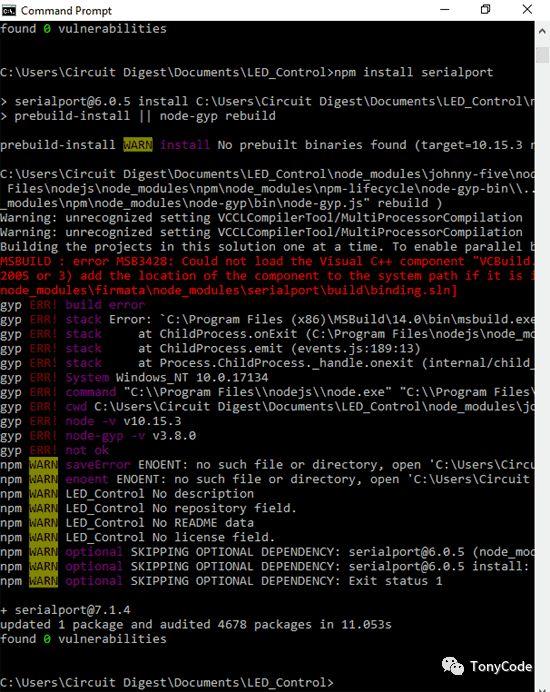

Arduino遇到Node.js:通过Web界面控制LED的亮度
安装serialport

6. 通过Node.js操作Arduino控制LED灯闪烁

  • 设置Arduino UNO 进行LED灯闪烁

为了使Arduino UNO接受来自笔记本电脑的命令以控制LED,必须将Firmata固件加载到Arduino UNO中。要加载Firmata固件,只需执行以下简单步骤:

  • 使用USB线连接 Arduino UNO
  • 打开 Arduino IDE,然后从工具中选择Arduino UNO板(如果使用其他板,则选择相应的一块)
  • 选择已连接的Arduino UNO的相应COM端口
  • 点击菜单->文件->示例->固件-> StandardFirmata找到固件
  • 通过转到文件->上传,上传「StandardFirmata」。

这会将Firmata Sketch加载到Arduino UNO上,现在Arduino UNO可以接受来自计算机的任何命令了。

  • 编写Node.js程序

要编写Node.js程序,请打开任何文本编辑器,然后粘贴本教程末尾附带的「 blink_led」代码,并将其保存为扩展名“ .js”,即「blink_led.js」,放在之前创建的「LED_Control」文件夹中。下面进行代码分析。

开始定义连接led的微控制器的引脚,在此示例中,LED连接到Arduino UNO的引脚5。Node.js中的“ var”表示变量声明。

1var led_pin = 5;

「Johnny-Five」模块要被包含进程序,使用函数require()访问模块。

1var johnny_five = require("johnny-five");
2var arduino_board = new johnny_five.Board();

console.log语句类似于print语句,它会打印消息。LED引脚设置为输出模式,并将定义的延迟提供给闪烁LED。

1console.log("LED已开始闪烁!");
2var led = new johnny_five.Led(led_pin);
3led.blink(100);

现在要运行程序,请按照以下步骤操作:

  • 打开命令提示符终端
  • 通过执行cd命令找到「LED_Control」文件夹
  • 运行Node blink_led.js命令。如果成功执行,它将显示“ LED已开始闪烁!”,如下图所示。

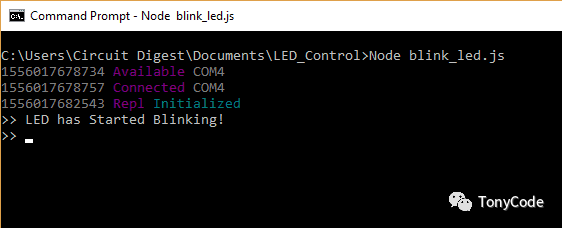

Arduino遇到Node.js:通过Web界面控制LED的亮度
运行blink_led
Arduino遇到Node.js:通过Web界面控制LED的亮度
启动程序
Arduino遇到Node.js:通过Web界面控制LED的亮度
LED闪烁

7. 通过Arduino和Node.js从Web界面控制LED灯亮度

  • 设置Arduino UNO 控制LED亮度

上传「arduino_control」程序,完整代码见教程末尾。下面进行代码分析。

首先,设置波特率为9600。

1Serial.begin(9600);

串口始终监测输入字节,然后将接收到的字节写入具有PWM功能的数字引脚5。

1while(!Serial.available());
2AnalogWrite(5, Serial.read());
  • 设置Web界面

为了使用Web界面控制LED的亮度,编写了一小段HTML代码在浏览器中显示一个界面。具体参照如下简单步骤:

  • 在之前的「LED_Control」文件夹中新建「public」文件夹。

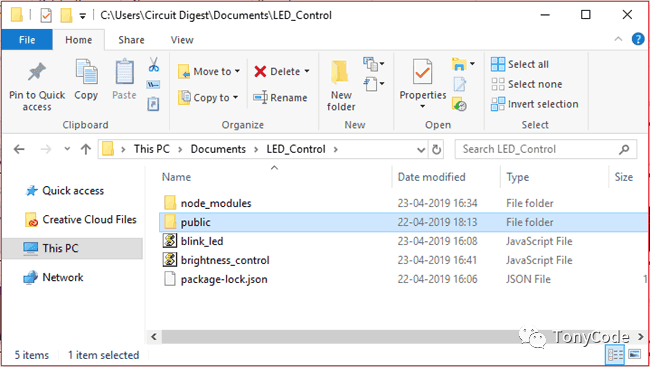

Arduino遇到Node.js:通过Web界面控制LED的亮度
新建public文件夹
  • 下载「index.html」和「style.css」文件,放入「public」文件夹中,文件见教程末尾。

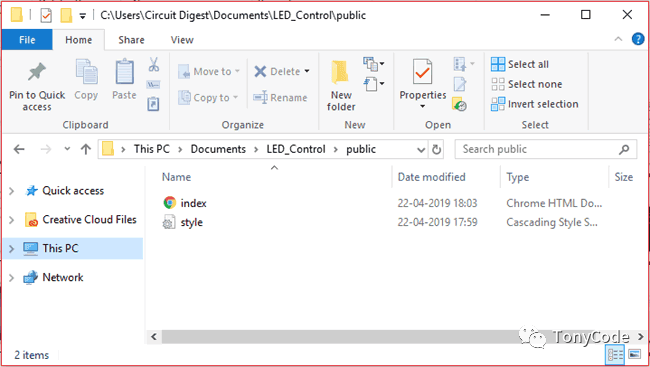

Arduino遇到Node.js:通过Web界面控制LED的亮度
index和style

这将在网页上创建一个滑块,以使用Node.js和Arduino控制LED的亮度。

Arduino遇到Node.js:通过Web界面控制LED的亮度
Web滑块
  • 编写Node.js程序

打开文本编辑器,粘贴教程末尾「brightness_control」代码,并将其保存为扩展名“ .js”,即「blink_led.js」,放在之前创建的「LED_Control」文件夹中。下面进行代码分析。

本节将使用前文提到的三个库。

1var express = require('express');
2app = express();
3server = require('http').createServer(app);
4io = require('socket.io').listen(server);
5var SerialPort = require("serialport")//.SerialPort

设置端口号和波特率,端口号根据实际电脑上分配的进行修改。

1var serialPort = new SerialPort("/COM4", { baudRate9600 });

开始从8080端口上监听服务。

1server.listen(8080);

开始将亮度设置成0,然后通过socket将亮度数据映射到IO口。数据将通过Socket进行接收。

1io.sockets.on('connection'function (socket{
2socket.on('led'function (data{
3brightness = data.value;
4var buf = new Buffer(1);
5buf.writeUInt8(brightness, 0);
6serialPort.write(buf);

然后将从Socket上获取的LED亮度值设置到LED引脚。

1io.sockets.emit('led', {value: brightness});
2socket.emit('led', {value: brightness});

为了调试,在最后一行打印语句,在Node.js中使用Console.log进行打印输出。

1console.log("Web Server Started go to 'http://localhost:8080' in your Browser.");

现在按照如下步骤运行程序:

  • 打开命令提示符终端
  • 通过执行cd命令找到「LED_Control」文件夹
  • 运行Node brightness_control.js命令。如果成功执行,它将显示“Web服务器已启动,请在  浏览器中转到” http:// localhost:8080 ”。

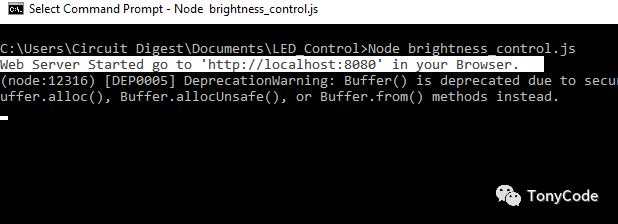

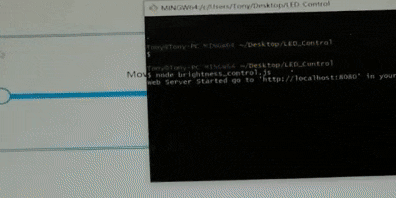

Arduino遇到Node.js:通过Web界面控制LED的亮度
运行brightness_control
  • 在浏览器中输入” localhost:8080″。
  • 移动滑块改变亮度。
Arduino遇到Node.js:通过Web界面控制LED的亮度
滑动控制

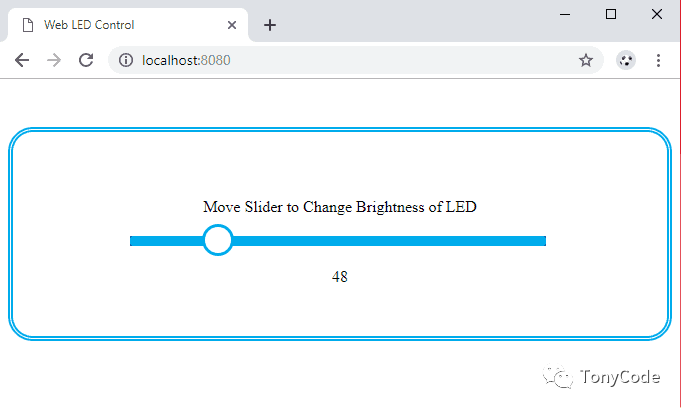

Arduino遇到Node.js:通过Web界面控制LED的亮度
Web滑动

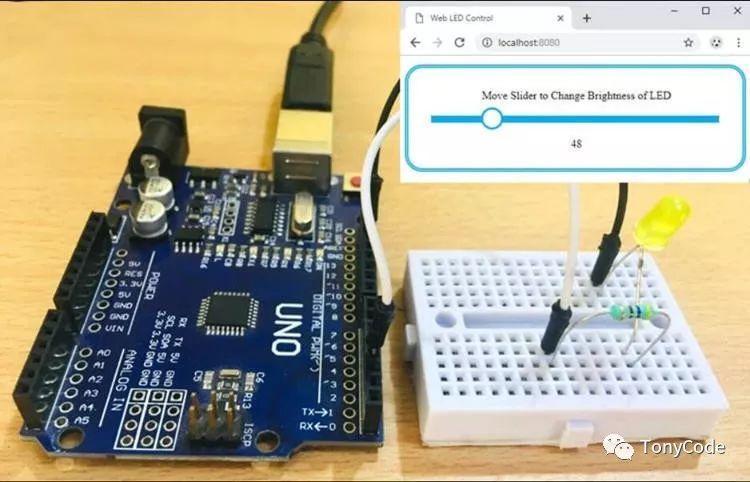

Arduino遇到Node.js:通过Web界面控制LED的亮度
调节亮度
