小爱同学吃灰很久了,一直想接入小爱来控制些智能硬件,无奈小米的IOT开放平台只对企业用户开放。最近研究了点灯科技的物联网平台,软件硬件支持非常丰富,关键对于爱好者有免费的版本可以使用,爱了爱了有木有?本篇分享下如何通过Blinker平台接入小爱同学,进而控制联网的ESP8266点灯。

1
硬件部分

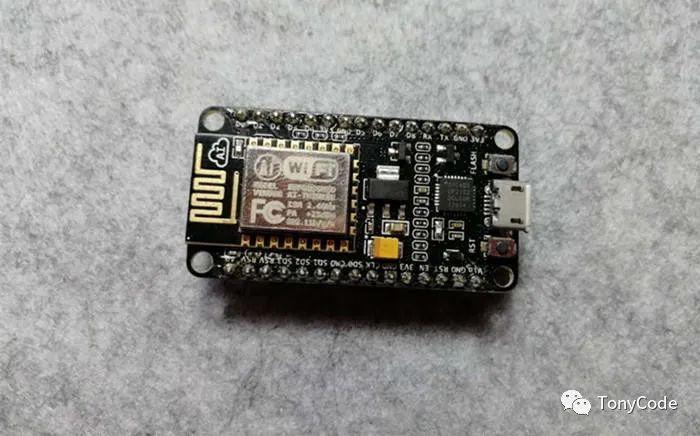

我使用了如下图所示ESP8266开发板,其实就是板载了8266最小系统和USB转串口部分。淘宝上很多,大的区别可能就是串口芯片有CH340和CP2102之分吧。

小爱同学控制ESP8266点灯
ESP8266开发板

ESP8266模块板载了LED灯,连接在GPIO2上,GPIO2输出高电平灯熄灭,输出低电平灯点亮,就拿它做控制吧。

2
平台部分

在小爱同学APP中智能家居设备需要从米家APP中添加。所以,这两个APP提前下载注册好。这里重点说下Blinker APP。

  • 从官网下载Blinker,支持安卓和苹果版本,选择你喜欢的对应下载,并进行注册(https://www.diandeng.tech/doc/app-download)。

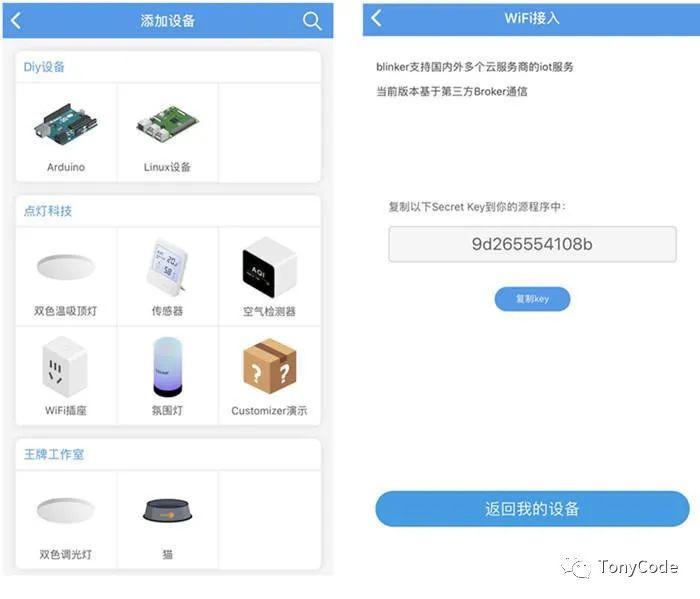

  • 点击添加设备,选择Diy设备中的Arduino,选择WiFi接入。会得到唯一的密钥,这个很重要,后面需要在代码中添加。
小爱同学控制ESP8266点灯
添加设备

  • 返回设备列表页,点击添加的设备图标进入设备控制面板。可点击右上角进行编辑,这里的设备名最好用中文,后面用小爱进行控制的时候,你对它说英文,它可能听不懂哈。



3
软件部分



  1. 安装ESP8266开发板扩展

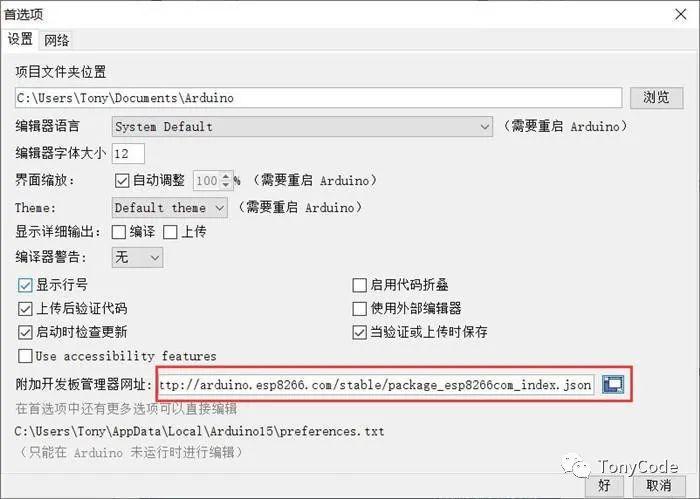

  • 启动Arduino IDE,单击「文件」—「首选项」,在附加开发板管理网址中输入如下网址:
http://arduino.esp8266.com/stable/package_esp8266com_index.json
小爱同学控制ESP8266点灯
添加开发板网址

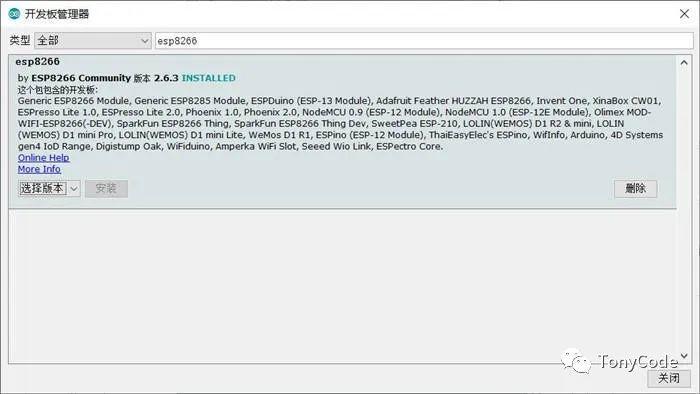

  • 单击「工具」—「开发板」—「开发板管理器」,在搜索栏输入”esp8266″,找到开发板进行安装,如下图安装完成。
小爱同学控制ESP8266点灯
安装8266开发板扩展

这个过程如果你网络不够科学的话,可能无法完成,官方提供了离线安装方式可参照安装(https://www.arduino.cn/thread-76029-1-1.html)。

  1. 安装blinker Arduino库

下载库(https://github.com/blinker-iot/blinker-library/archive/master.zip),将下载好的blinker库解压到 我的电脑>文档>Arduino>libraries 文件夹中。

  1. 程序下载

Blinker官方提供了小爱同学的接入流程,以RGB灯的控制为例,介绍了小爱同学的各操作接口,具体可参照官方介绍(https://www.diandeng.tech/doc/xiaoai)。

我在这里做了简化,只用来控制灯的亮灭,只用了电源类操作接口和设备查询接口。其实就是实现两个回调函数,当接收到小爱同学的命令,会对应进入回调函数去操作硬件。

代码如下,代码中的auth、ssid、pswd要填入实际的值。

#define BLINKER_WIFI
#define BLINKER_MIOT_LIGHT

#include <Blinker.h>

char auth[] = "Your Device Secret Key";
char ssid[] = "Your WiFi network SSID or name";
char pswd[] = "Your WiFi network WPA password or WEP key";

bool ledState;

void dataRead(const String & data)
{
  BLINKER_LOG("Blinker readString: ", data);

  uint32_t BlinkerTime = millis();

  Blinker.print("millis", BlinkerTime);
}

void miotPowerState(const String & state)
{
  BLINKER_LOG("need set power state: ", state);

  if (state == BLINKER_CMD_ON) {
    digitalWrite(LED_BUILTIN, LOW);
    BlinkerMIOT.powerState("on");
    BlinkerMIOT.print();
    ledState = true;
  }
  else if (state == BLINKER_CMD_OFF) {
    digitalWrite(LED_BUILTIN, HIGH);
    BlinkerMIOT.powerState("off");
    BlinkerMIOT.print();
    ledState = false;
  }
}

void miotQuery(int32_t queryCode)
{
  BLINKER_LOG("MIOT Query codes: ", queryCode);

  switch (queryCode)
  {
    case BLINKER_CMD_QUERY_POWERSTATE_NUMBER :
      BLINKER_LOG("MIOT Query Power State");
      BlinkerMIOT.powerState(ledState ? "on" : "off");
      BlinkerMIOT.print();
      break;

    default :
      BlinkerMIOT.powerState(ledState ? "on" : "off");
      BlinkerMIOT.print();
      break;
  }
}
void setup()
{
  Serial.begin(115200);
  BLINKER_DEBUG.stream(Serial);
  BLINKER_DEBUG.debugAll();

  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);

  Blinker.begin(auth, ssid, pswd);

  Blinker.attachData(dataRead);
  BlinkerMIOT.attachPowerState(miotPowerState);
  BlinkerMIOT.attachQuery(miotQuery);
}

void loop()
{
  Blinker.run();
}

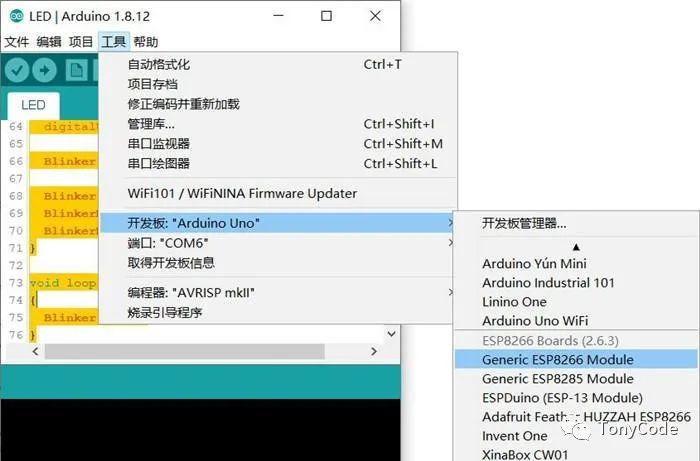

选择开发板类型和实际端口号,进行程序下载。

小爱同学控制ESP8266点灯
选择8266开发板

4
绑定小爱

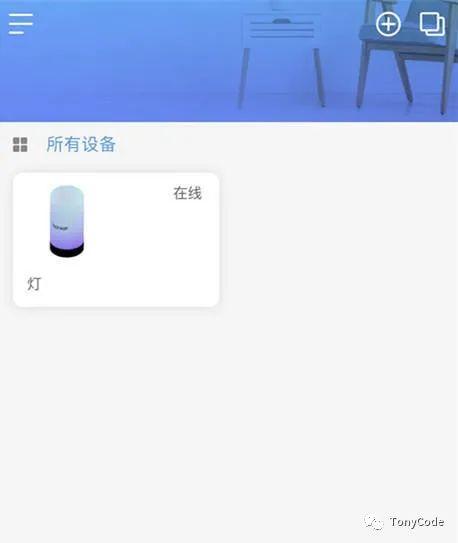

  • 下载好程序后,复位开发板,然后在Blinker APP中会看到添加的设备已经现在在线了。
小爱同学控制ESP8266点灯
在线设备

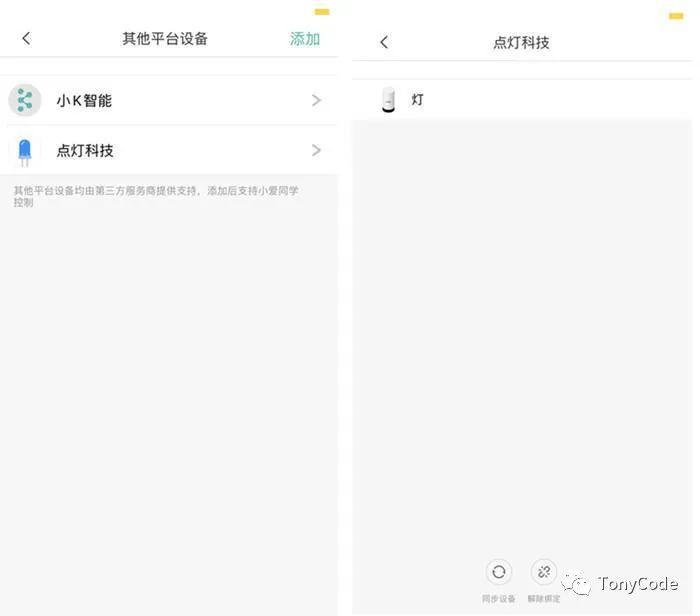

  • 进入米家APP,点击「我的」—「其他平台设备」,添加点灯科技,进入后,点击同步设备,就会看到在Blinker中创建的设备。



小爱同学控制ESP8266点灯
添加同步设备

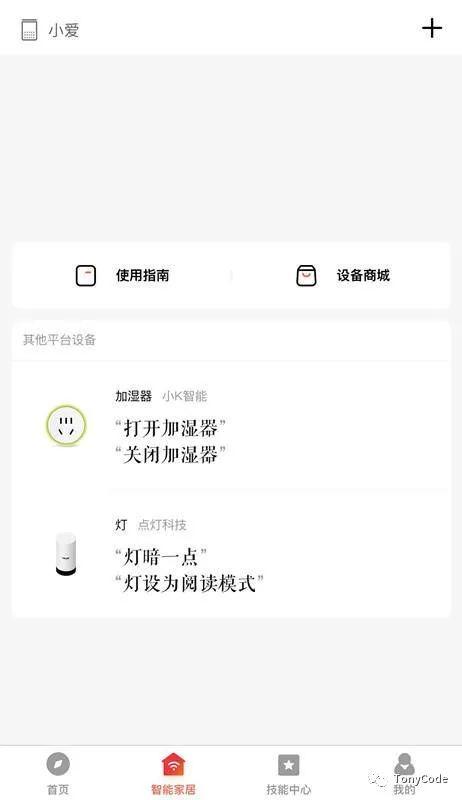

  • 前面绑定成功后,小爱同学中就会出现绑定的设备了。
小爱同学控制ESP8266点灯
绑定成功

试着对小爱说:“打开灯”、“关闭灯”、“灯的状态”,可能网络不好会有些延迟,不过想要的控制已经实现了,放一下测试时拍的视频,你也可以尝试去控制些别的设备了。
