Arduino提高篇18—MPU6050数据3D展示

Arduino 少儿编程 15浏览 0评论

Arduino提高篇18—MPU6050数据3D展示

编辑:Tony
来源:公众号TonyCode

对MPU6050姿态解算得到欧拉角后,就可以应用于四轴等对姿态进行控制了。为了更直观的理解三个欧拉角,本篇我们使用processing软件与Arduino进行交互,将MPU6050数据进行3D建模展示。

1
processing介绍



Processing是一种文本编程语言,主要用于处理可视化数据,并可以将数据呈现为2D或3D模型 。它以Java语言为基础,并且做了扩展和延伸,将计算机编程和艺术创作完美结合,将代码转换成千变万化的图像。

Arduino提高篇18—MPU6050数据3D展示
Processing

对于电子爱好者来说,我们以单片机、Arduino等MCU为主的嵌入式应用很难将数据进行直观的展示,通过C#、QT等来开发PC机上的可视化软件又比较复杂,而通过Processing这一开源平台可简单方便的实现互动。

在这里我们不对Processing进行展开讲解,如读者对其感兴趣可关注后续系列教程笔记。

2
Prosessing软件及其库安装



我们可以登录Processing官网进行软件下载,本文写作时,最新版本为3.5.4。

Arduino提高篇18—MPU6050数据3D展示
软件下载

本文使用Windows-64bit版本,另外还需要安装”toxiclibs”库。为方便大家使用,已经将资源进行了整理,可在文末获取。

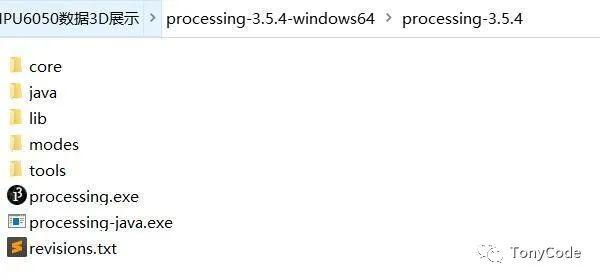

将下载的Processing压缩包进行解压,双击可执行文件即可运行软件。

Arduino提高篇18—MPU6050数据3D展示
安装Processing

在软件运行后,会在”C:UsersTonyDocuments”目录下生成Processing文件夹,其中”Tony”为电脑用户名。将下载的库文件”toxiclibs-complete-0020.zip”进行解压,将解压文件拷贝到该目录下的libraries文件夹,即可完成库安装。

Arduino提高篇18—MPU6050数据3D展示
安装库文件
3
实验材料



  • Uno R3开发板
  • 配套USB数据线
  • 面包板及配套连接线
  • MPU6050传感器模块



4
实验步骤





  1. 根据原理图搭建电路图。

MPU6050传感器模块的VCC、GND分别连接开发板的3.3V、GND,传感器的SDA、SCL引脚连接开发板A4、A5引脚。

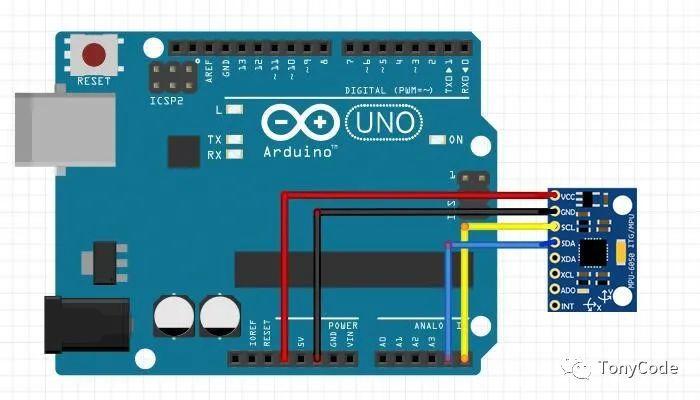

实验原理图如下图所示:

Arduino提高篇18—MPU6050数据3D展示
实验原理图

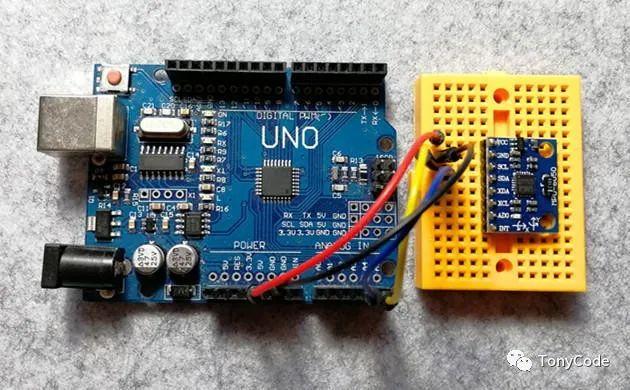

实物连接图如下图所示:

Arduino提高篇18—MPU6050数据3D展示
实物连接图

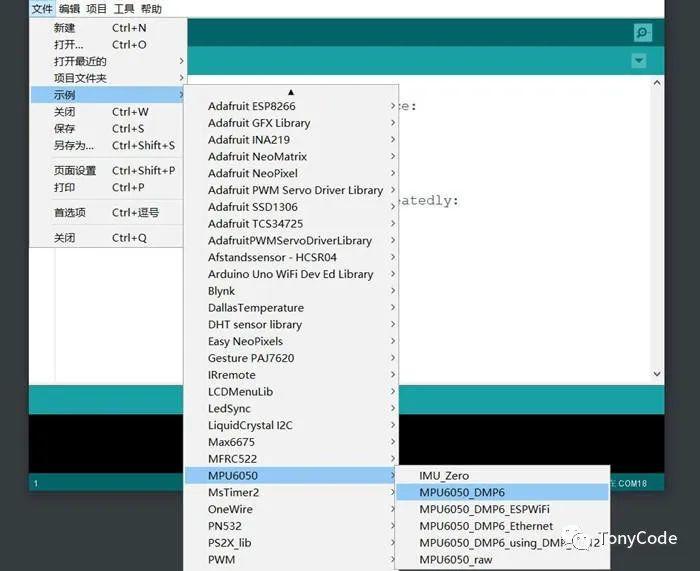

  1. 启动Arduino IDE,点击「文件」—「示例」,在示例中找到上一篇安装的MPU6050驱动库示例「MPU6050_DMP6」。
Arduino提高篇18—MPU6050数据3D展示
打开示例文件

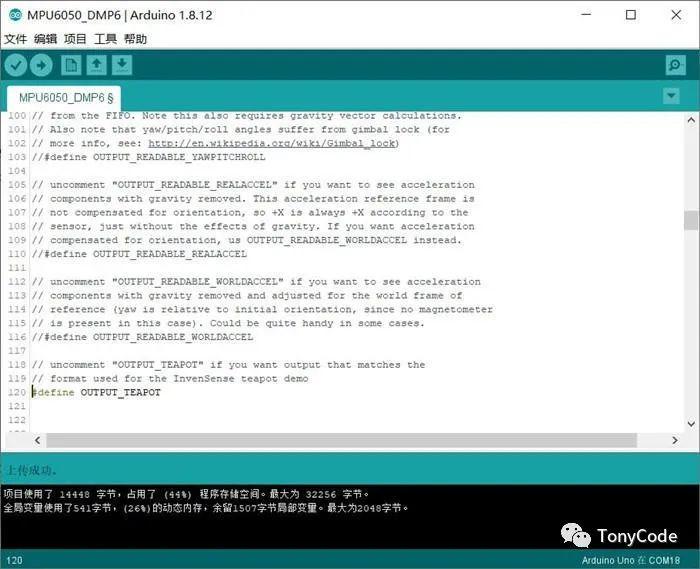

  1. 代码进行简单修改,将代码103行屏蔽掉,打开120行宏定义。选择开发板及端口号,上传程序。



Arduino提高篇18—MPU6050数据3D展示
修改代码

Arduino提高篇18—MPU6050数据3D展示
程序下载

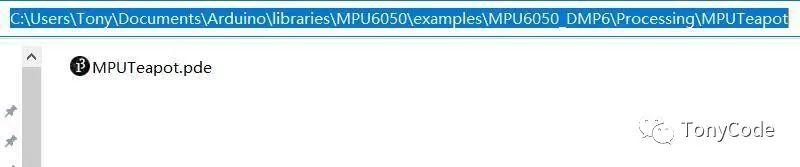

  1. 启动Processing,点击「文件」—「打开」,打开MPU6050驱动库MPUTeapot文件夹下MPUTeapot.pde,文件路径为”C:UsersTonyDocumentsArduinolibrariesMPU6050examplesMPU6050_DMP6ProcessingMPUTeapot”,其中”Tony”为电脑用户名。



Arduino提高篇18—MPU6050数据3D展示
打开Processing程序

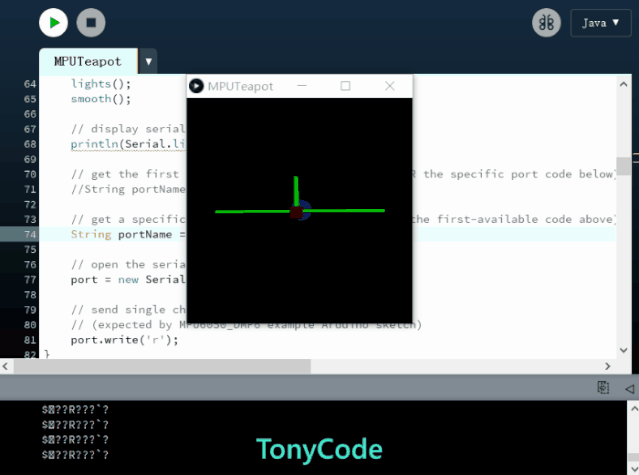

  1. 屏蔽代码71行,然后在74行修改添加当前Arduino开发板端口号,例如我的是COM18,然后点击运行。



Arduino提高篇18—MPU6050数据3D展示
运行Processing

5. 实验现象

运行Processing后,会出现小飞机模型,晃动MPU6050,小飞机会在3D坐标中运动。

Arduino提高篇18—MPU6050数据3D展示
实验现象
