Blocks的前世今生

---

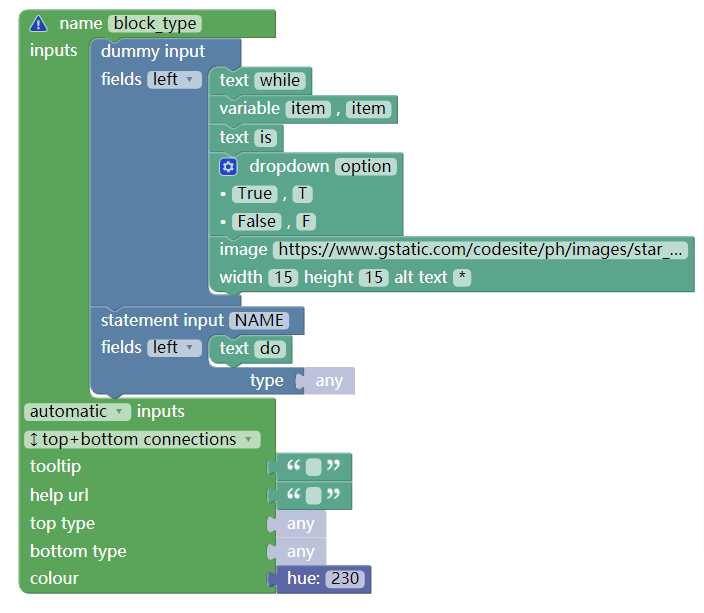

在开始本案例之前，大家先通过下面的小例子，巩固一下Blockly开发者工具的使用。实现如下代码块的设计：

参考答案如下：

---

一、Plane中raw块的模拟

1. 块的设计

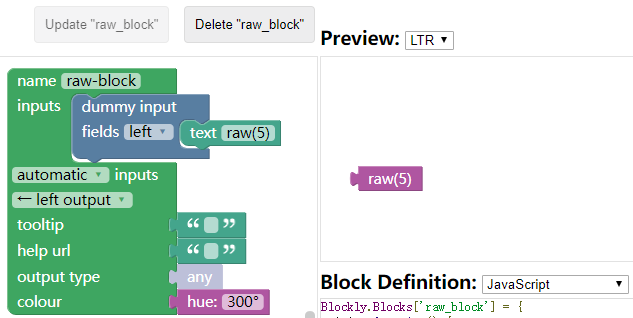

在Block Factory中设计raw代码块的外观，完成设计后点击“Save raw-block”按钮，将新建块保存到Blocks Library中。

2. 块的代码导出

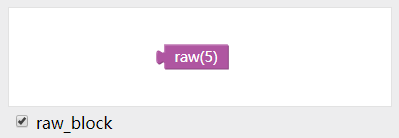

点击Block Exporter选项卡，选择raw-block代码：

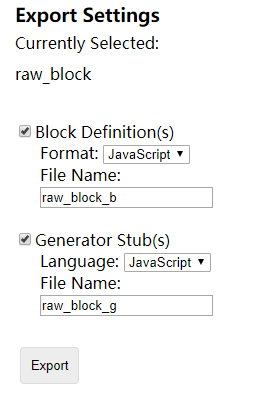

修改界面中间部分的Export Setting属性：

• 勾中Block Definition(s)和Generator Stub(s)选项；
• 将二者的Format属性（语言格式），都选为JavaScript；
• 文件的命名，为方便辨认和引用，文件命名时建议采用块名（raw-block）+ b/g的形式，如命名为raw-block-b和raw-block-g。

属性修改完成之后，点击Export按钮即可对部分代码进行下载。导出的代码分两部分，一部分是Block Denifition代码，一部分是Generator Stub代码。

（1）Block Denifition代码
此部分代码，负责控制新建块（raw-blocks）的外观，包括样式、颜色等，最终放在blocks文件夹中。
（2）Generator Stub代码
此部分代码，负责控制新建块（raw-blocks）的代码转换，最终放在generators的对应子文件夹中。

3. html文件的修改

在完成块的代码设计与导出之后，需要将其导入至html文件中，以呈现给用户。
（1）导入raw_block_b文件

<script src="../../blocks/raw_block_b.js"></script>

（2）导入raw_block_g文件

  <script src="../../generators/javascript/raw_block_g.js"></script>

（3）导入raw_block_g块

<block type="raw_block"></block>

完成之后保存html文件，并在浏览器中打开，即可看到你所新建的块raw(5)了。

提示：

• 直接导出的文件放到指定的文件夹下并导入html文件中，可以直接使用；不过保险起见，最好类比其他blocks和generators中的文件，在文件顶部加上相应的“头”文件。 如下是在raw_block_b中添加的代码：

   'use strict';
   goog.provide('Blockly.Blocks.repeat_times');  // Deprecated
   goog.provide('Blockly.Constants.repeat_times');
   goog.require('Blockly.Blocks');
   goog.require('Blockly');


• 在html文件修改的过程中，应注意raw_block_b、raw_block_g和raw_block插入的位置和顺序，会影响显示的效果，可自行探索尝试。

---

2. print-py块的设计

1. 块的设计

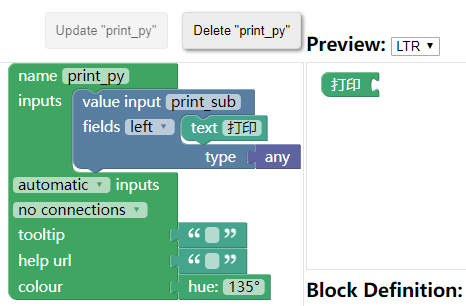

在Block Factory中设计print-py代码块的外观，完成设计后点击“Save print-py”按钮，将新建块保存到Blocks Library中。

2. 块的代码导出

点击Block Exporter选项卡，选择print-py代码：

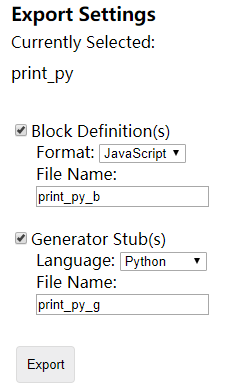

修改界面中间部分的Export Setting属性：

• 勾中Block Definition(s)和Generator Stub(s)选项；
• 选择二者的Format属性（语言格式），前者选为JavaScript，后者选为Python；
• 文件的命名，为方便辨认和引用，文件命名时建议采用块名（print-py）+ b/g的形式，如命名为print-py-b和print-py-g。

属性修改完成之后，点击Export按钮即可对部分代码进行下载。导出的代码分两部分，一部分是Block Denifition代码，一部分是Generator Stub代码。

（1）Block Denifition代码
此部分代码，负责控制新建块（print-py）的外观，包括样式、颜色等，最终放在blocks文件夹中。
（2）Generator Stub代码
此部分代码，负责控制新建块（print-py）的代码转换，最终放在generators的对应子文件夹中。

3. html文件的修改

在完成块的代码设计与导出之后，需要将其导入至html文件中，以呈现给用户。
（1）导入print_py_b文件

<script src="../../blocks/print_py_b.js"></script>

（2）导入raw_block_g文件

<script src="../../generators/Python/print_py_g.js"></script>

（3）导入raw_block_g块

<block type="print_py"></block>

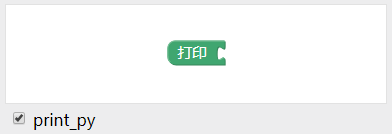

完成之后保存html文件，并在浏览器中打开，即可看到你所新建的块“打印”了。

4. 优化改进

完成前3步之后，功能已基本实现，现在有3个小任务，对print-py块进行优化。

• （1）print-py代码是否可以与raw代码整合到一个文件中，为什么
• （2）print-py块如何类比print块加上默认阴影

 <block type="print_py">
    <value name="print_sub">    // value的name为块设计中的value input的name
        <shadow type="text">
            <field name="TEXT">Test</field>
        </shadow>
    </value>
  </block>

• （3）完善print-py块的其他几种语言的转换功能

---

3. Repeat-Do块的复现

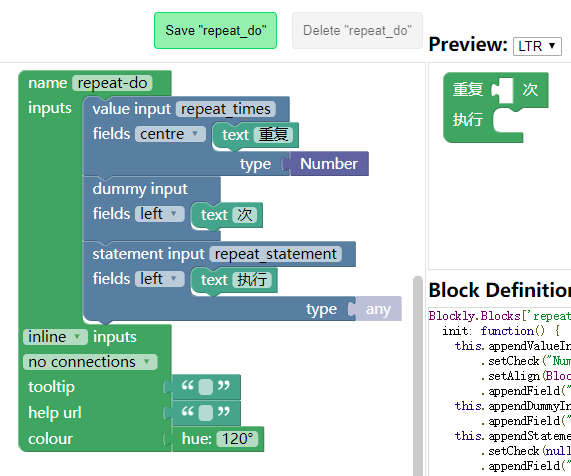

在Block Factory中设计repeat-do代码块的外观，完成设计后点击“Save repeat-do”按钮，将新建块保存到Blocks Library中。

2. 块的代码导出

可以选择像前两个demo中一样，直接Export代码块对应的代码，不过这里为了方便，直接用raw_block的js文件，复制repeat-do的两部分代码，分别粘贴到raw-block-b.js和raw-block-g.js文件中，保存即可。

3. html文件的修改

在完成块的代码设计与导出之后，需要将其导入至html文件中，以呈现给用户。
（1）raw_block_b和raw_block_g文件已导入，无需重复导入

<script src="../../blocks/raw_block_b.js"></script>
<script src="../../generators/javascript/raw_block_g.js"></script>

（2）导入repeat-do代码块，并加上默认阴影

<block type="repeat_do">
    <value name="repeat_times">
        <shadow type="math_number">
            <field name="NUM">10</field>
        </shadow>
    </value>
  </block>

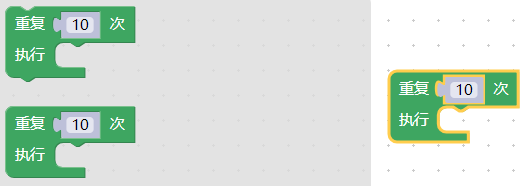

完成之后保存html文件，并在浏览器中打开，即可看到你所新建的块repeat-do代码块了。

是不是已经分辨不出哪个块是你自己创建的了？

4. 代码转换功能完善

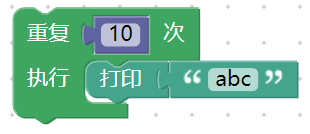

虽然从外观已经很难分辨出哪个是我们自定义的repeat-do代码块了，但是我们并没有给它添加实际的代码转换功能，如下图：

一个repeat-do代码块会有两个“参数”的输入，一个是次数，一个是需要do的语句，它们转换后的JavaScript代码应该为：

for (var count = 0; count < 10; count++) {
    window.alert('abc');
}

所以我们参照这个样式，来进行repeat-do自定义块代码的设计：

Blockly.JavaScript['repeat_do'] = function(block) {
    var value_repeat_times = Blockly.JavaScript.valueToCode(block, 'repeat_times',Blockly.JavaScript.ORDER_ATOMIC);
    var statements_repeat_statement = Blockly.JavaScript.statementToCode(block, 'repeat_statement');
    // TODO: Assemble JavaScript into code variable.
    var code = 'for(var count=0;count<' + value_repeat_times + ';count++){n  ' + statements_repeat_statement + '}n';
    return code;
};

至此，repeat-do代码块大功告成！
