Scratch开发板教程：用触碰感应手指做一个小小音乐家

今天要介绍的是使用Scratch软件与Scratch开发板制作的触碰感应手指，做一个小小音乐家。





这是这次使用的是专为Scratch所设计的开发版Scratch PICOboard (万能的淘宝上可以找到)





制作感应手准备的材料

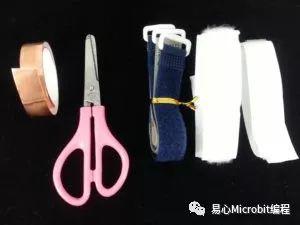

剪刀、导电胶带、单面魔鬼贴、锡箔纸、Scratch PICOboard，





制作感应指套:

首先将导电胶带绕自己的手指一圈，将绕自己手指一圈的长度做上记号，并将这个记号加上一公分的长度后剪下来





接着将魔鬼贴与导电胶带的另一面撕下来，通常导电胶带和魔鬼贴撕下来之后绘有双面胶，将导电胶带与魔鬼贴双面胶的部分互相粘再一起，如果魔鬼贴比导电胶带宽，请再贴上一个导电胶带，让魔鬼贴另一面布满导电胶带。

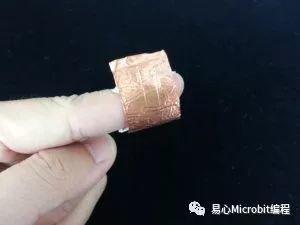

接着将另一面毛茸茸的魔鬼贴剪下一小块，将魔鬼毡四分之一的部分与刚刚的魔鬼贴粘再一起。接着反折，将下方毛茸茸的魔鬼贴，粘在上方粗糙部分的魔鬼贴，这样指套就完成了

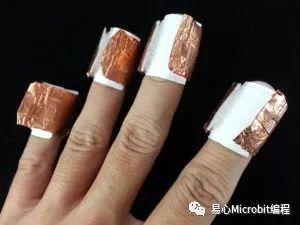

重复上面的动作就可以做出四个感应手指





制作感应版

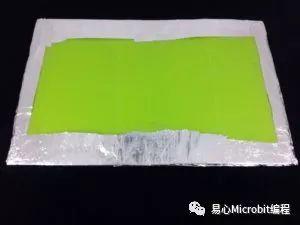

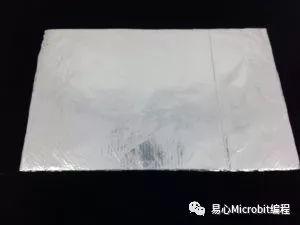

请准备锡箔纸与一块板子，锡箔纸使用一般超市买的锡箔纸即可，为了不让容易破的锡箔纸一下子就坏掉，我们需要准备一块板子将锡箔纸贴上去，板子是什么材质都没关系，大小至少要一个手掌大

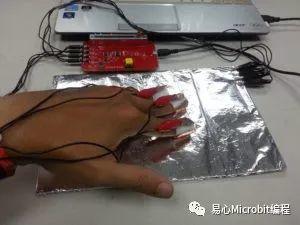

与Scratch PICOboard联机

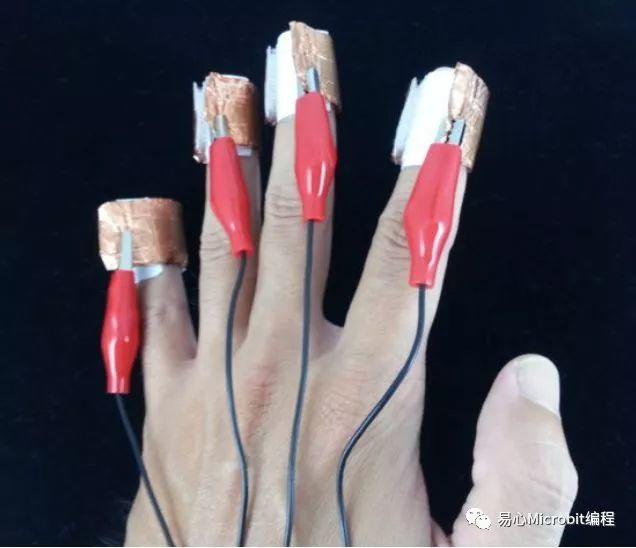

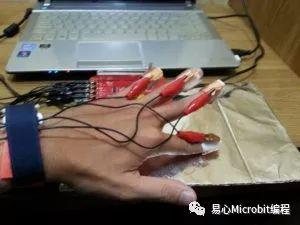

首先拿出Scratch PICOboard附赠的线，将四个红色的夹子分别夹在感应手指上，黑色的夹子夹在感应版上





接着将食指的线插在Scratch PICOboard标示A的孔，中指插在B的孔，无名指插在C的孔，小指插在D的孔，请确实插入孔内，不然会读取不到数值。完成之后可以在 Scratch 中看到状态变化





设定Scratch主要程序

产生变量，请按变量选项，产生变量「手指侦测」、「食指」、「中指」、「无名指」以及「小指」





点选舞台，设定程序一开始的状态，将手指侦测数量设为0、音量设为50、选择一开始游戏的背景。(舞台背景的设计可以参考之前的课程)

新增广播事件，在广播按钮中选择「开新档案」，并新增「音量调整」、「手指侦测」、「一只手指」、「两只手指」四个档案

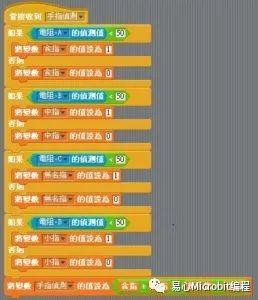

请在舞台中设定，我们将电阻感测「A」设为食指、[B]为中指、[C]为无名指、[D]为小指，

 如果数字小于50，代表手指有碰到锡箔，将食指变量设为1，感测值大于50则代表没有碰到锡箔，将食指变量设为0

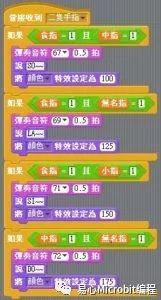

设定一只手指头出现音符，「Do」、「Re」、「Mi」、「Fa」；两只手指出现音符「So」、「Ra」、「Si」、「Do」





点选小猫后，从「声音」选项中，拉出「音量设定」积木，并从「」将「滑杆的侦测值」放进去，点选小猫后，从「外观」选项中，拉出「将大小设定」积木，并将「滑杆的侦测值」加数字100放入，「将大小设定」积木中，这样音量越大声，猫也会变得越大

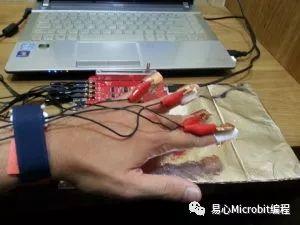

启动小小音乐家

写完程序之后，就可以开始期待已久的试玩啰，首先请确认活动一的是否完成了，完成之后，

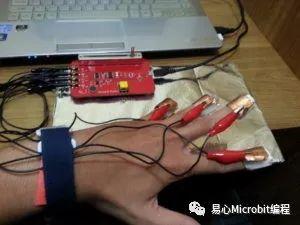

使用你的感应手指，与你的Scratch一起玩音符吧





感应手指还可以应用在许多地方，欢迎大家发挥自己的想象。
