前言

在前一篇文章中，我们开发了一个Scratch-vm架构的Scratch 3.0 Extension。当时我们提到，scratch-vm架构下的Extension脚本在初始化时可以接收runtime这个物件，并透过runtime物件与scratch底层进行沟通，所以可以完成更为复杂的功能。在这篇文章中，我将利用runtime物件来实作具备拍照功能的积木。

安装Preview 版Scratch 3.0

这个范例同样需要安装Node.js、Git、 scratch-gui与scratch-vm，详细步骤请前一篇文章。

加入 Extension

为了简化说明，在这个范例中我将直接把Extension 脚本放在本机的目录下。不过比较建议的做法还是应该使用Github 或类似的服务来做脚本的管控。

1. 利用档案总管在C:\Scratch3\scratch-vm\src\extensions 下建立目录scratch3_camera。
2. 在scratch3_camera 目录中新增档案index.js，内容如下：
   index.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69

   constBlockType=require(‘../../extension-support/block-type’); constJpegCoder=require(‘jpeg-js’);   classScratch3CameraBlocks{     constructor(runtime){         this.runtime=runtime;     }       getInfo(){         this.runtime.ioDevices.video.enableVideo();         return{             id:‘camera’,             name:‘Camera’,             blocks:[                 {                     opcode:'takePicture',                     blockType:BlockType.COMMAND,                     text:'Take a picture from webcam',                 },                 {                     opcode:'videoOn',                     blockType:BlockType.COMMAND,                     text:'Turn webcam on',                 },                 {                     opcode:'videoOff',                     blockType:BlockType.COMMAND,                     text:'Turn webcam off',                 }             ],         }     }       takePicture(){         varframe=this.runtime.ioDevices.video.getFrame({             format:“image-data”,             dimensions:[800,600]         });         if(frame){             varjpegImageData=JpegCoder.encode(frame,90);               varsaveByteArray=(function(){                 vara=document.createElement(“a”);                 document.body.appendChild(a);                 a.style=“display: none”;                 returnfunction(data,name){                     varblob=newBlob([newUint8Array(data)],{type:“application/octet-stream”});                     varurl=window.URL.createObjectURL(blob);                     a.href=url;                     a.download=name;                     a.click();                     window.URL.revokeObjectURL(url);                 };             }());               saveByteArray(jpegImageData.data,‘webcam.jpg’);         }     }       videoOn(){         this.runtime.ioDevices.video.enableVideo();     }       videoOff(){         this.runtime.ioDevices.video.disableVideo();     } }   module.exports=Scratch3CameraBlocks;

   Scratch3CameraBlocks 物件在初始化时接受runtime 物件，并储存在runtime 变数中(第6 行)。这个Extension 共定义了三个积木，opcode 分别是takePicture (第16 行)、videoOn (第21 行) 与videoOff (第26 行)。videoOn 与videoOff 分别利用runtime 物件的ioDevices.video 来控制webcam 的开启与关闭。takePicture 则利用ioDevices.video 的getFrame 来取得画面的影像，不过因为浏览器并不支援直接存档的功能，所以程式使用动态产生html 下载连结的方式来下载抓取到的影像资料(第42~54 行)。

3. 修改档案C:\Scratch3\scratch-vm\src\extension-support\extension-manager.js，将
   index.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12

   constScratch3SpeechBlocks=require(‘../extensions/scratch3_speech’);   constbuiltinExtensions={     pen:Scratch3PenBlocks,     wedo2:Scratch3WeDo2Blocks,     music:Scratch3MusicBlocks,     microbit:Scratch3MicroBitBlocks,     speak:Scratch3SpeakBlocks,     translate:Scratch3TranslateBlocks,     videoSensing:Scratch3VideoSensingBlocks,     speech:Scratch3SpeechBlocks };

   修改为

   index.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14

   constScratch3SpeechBlocks=require(‘../extensions/scratch3_speech’); constScratch3CameraBlocks=require(‘../extensions/scratch3_camera’);   constbuiltinExtensions={     pen:Scratch3PenBlocks,     wedo2:Scratch3WeDo2Blocks,     music:Scratch3MusicBlocks,     microbit:Scratch3MicroBitBlocks,     speak:Scratch3SpeakBlocks,     translate:Scratch3TranslateBlocks,     videoSensing:Scratch3VideoSensingBlocks,     speech:Scratch3SpeechBlocks,     camera:Scratch3CameraBlocks };

4. 选择一张用来作为Extension 选择页面的代表图片，并放置到目录C:\Scratch3\scratch-gui\src\lib\libraries\extensions 下。
5. 修改档案C:\Scratch3\scratch-gui\src\lib\libraries\extensions\index.js，在
   index.js

   JavaScript

   1	import translateImage from‘./translate.png’;

   下方加上

   index.js

   JavaScript

   1	import cameraImage from‘./webcam.png’;

   其中webcam.png 需改成你所使用的图片名称。此外，需将

   index.js

   JavaScript

   1 2 3 4 5 6 7 8

   {         name:‘LEGO Boost’,         extensionId:‘boost’,         iconURL:boostImage,         description:‘Build with motors and sensors.’,         featured:true,         disabled:true     }

   改为

   index.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

   {         name:‘LEGO Boost’,         extensionId:‘boost’,         iconURL:boostImage,         description:‘Build with motors and sensors.’,         featured:true,         disabled:true     },     {         name:‘Camera’,         extensionId:‘camera’,         iconURL:cameraImage,         description:‘Camera (DEMO)’,         featured:true     }

测试Extension

1. 回到浏览器，此时应该会重新出现欢迎画面，再次点选Try It! 进入Scratch 3.0 的编辑页面。
2. 点选左下方图示开启Extension 选择页面。

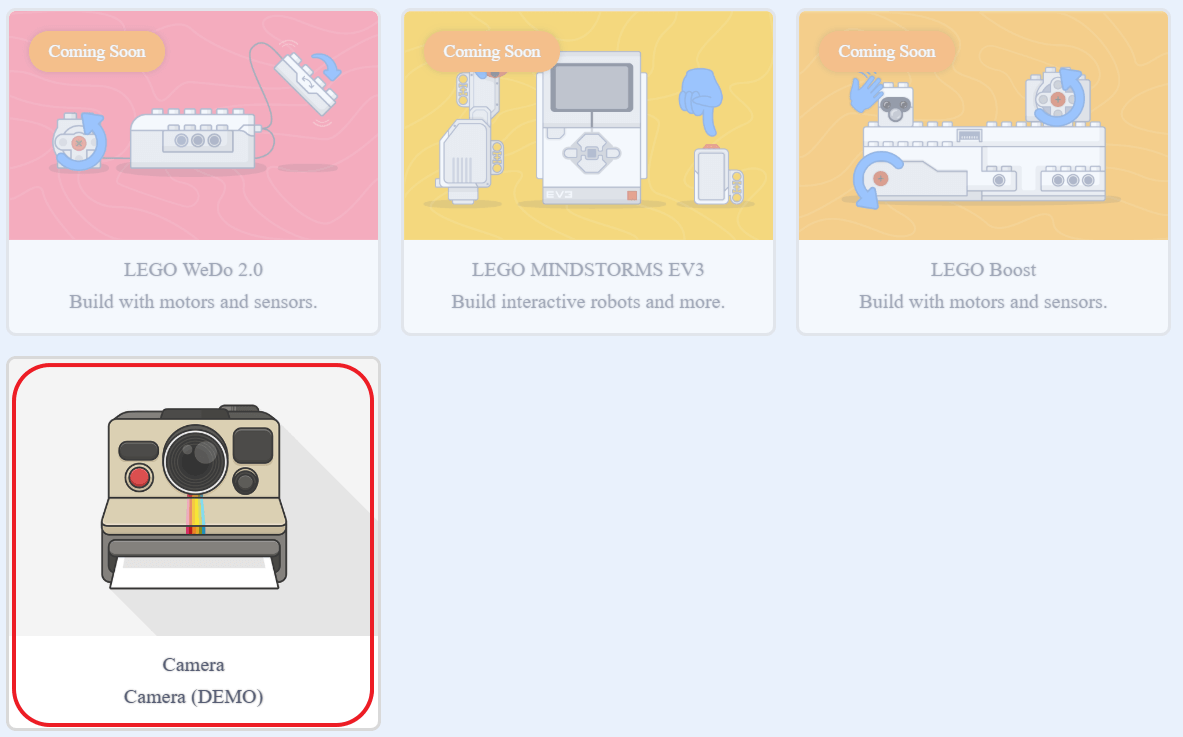

3. 拉到最下方应该可以看到我们新增的Extension，而显示的图示则会是你之前复制到 C:\Scratch3\scratch-gui\src\lib\libraries\extensions 这个目录下的图片。点选这个图示就可以载入我们新增的Extension。

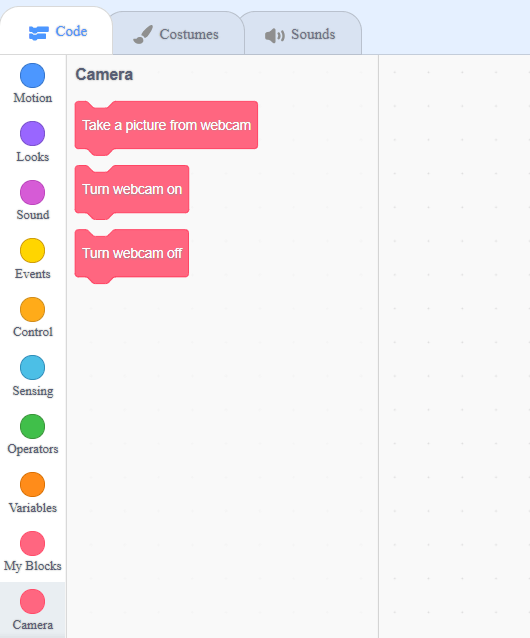

4. 载入成功后可以看到左边下方出现Camera 的选项，包含三个积木、分别是Turn webcam on、Turn webcam off 与 Take a picture from webcam。
5. 此Extension 在载入时会自动开启webcam。积木Turn webcam off 可以用来关闭webcam，积木Turn webcam on 则用来开启webcam，至于积木Take a picture from webcam 则会拍摄一张解析度为800×600 的照片并下载成为图档webcam.jpg。需要特别注意的是必须在webcam 开启的状态下才能顺利拍摄照片。

在这个范例中，我们利用scratch-vm的runtime物件来控制webcam的功能。除了控制IO元件外，runtime物件还可以用来与scratch本身进行复杂的互动。更为完整的资讯请参考runtime.js程式码。
