【Arduino教程】第九讲：旋钮电位器实验

-旋钮电位器实验-

产品介绍

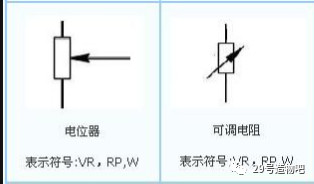

旋钮电位器：既可调电位器，其电气符号如图所示。

旋钮电位器的两端两个引脚为固定引脚，中间脚为阻值可变脚。标在电位器上的阻值叫作标称阻值，其值等于电位器两固定引脚之间的阻值，其系列与电阻的系列类似。电位器的阻值随滑动片触点旋转角度（或滑动行程）而变化

实验器件

■ 旋钮电位器：1个

■ 面包板：1个

■ 多彩杜邦线：若干

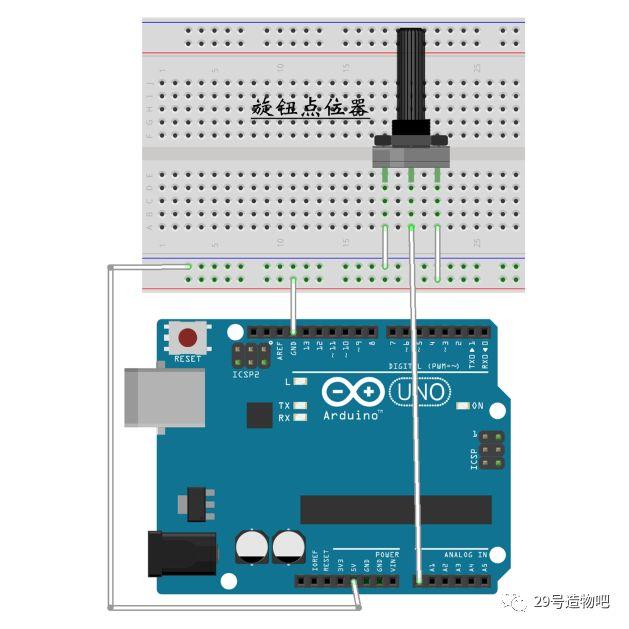

实验连线

1.将旋钮电位器插在面包板上，

2.用杜邦线将两个固定引脚一个接5v，一个接GND，

3.用杜邦线将旋钮中间脚接到开发板上的模拟信号输入口A0。

将代码上传到开发板。

程序代码

直接打开对应例程即可

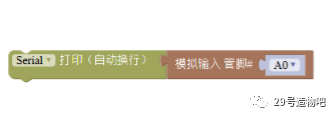

● 米思齐代码

● Arduino代码

const intanalogInPin = A0;  // 模拟输入引脚

int sensorValue =0;        // 电位器电压值

void setup()

{// 初始化串口参数

  Serial.begin(9600);

}

void loop() {

  // 读取模拟量值

  sensorValue = analogRead(analogInPin);

 // 打印结果到串口监视器

 Serial.println(sensorValue);

}

实验结论

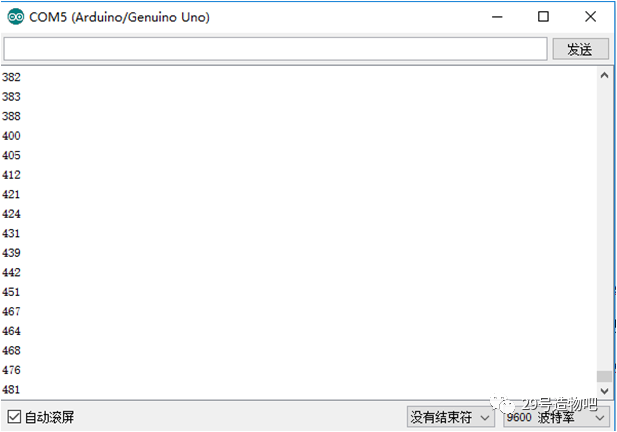

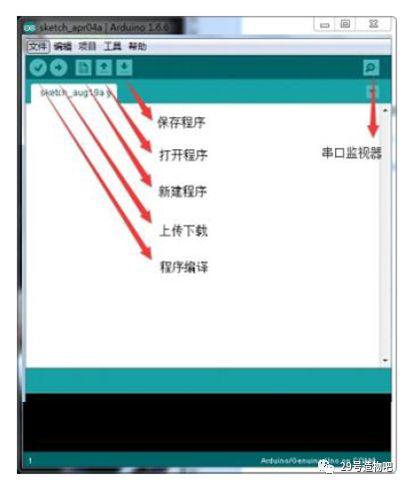

●打开串口监视器，转动旋钮电位器可以观察到其数值变化，对应其电阻变化。
