在阅读Arduino相关的图书时，经常会看到很专业的电路图，看上去比Fritzing画出的更为简洁专业，一直很好奇这都是拿什么软件画的。最近读到《Arduino智能硬件开发入门》中《零硬件成本玩Arduino》一文中提到了Proteus，它不只可以画出漂亮专业的电路图，更可以模拟出运行编码的效果来。配合书里的这篇文章以及网上查阅的资料，我也试着用了下Proteus，在本文中记录下此次调试使用的过程，供同样是新手的朋友参阅。

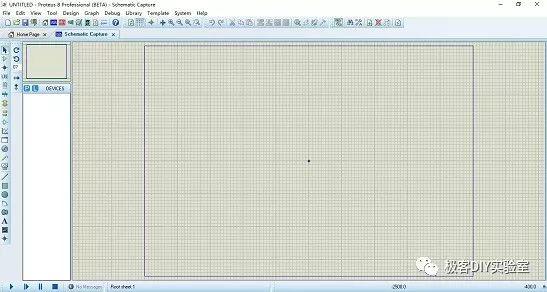

我使用的是Proteus 8.0 Pro的版本，这里主要使用的是它的ISIS模块，在主界面中点击工具栏上蓝色ISIS图标即可进入ISIS工作环境。

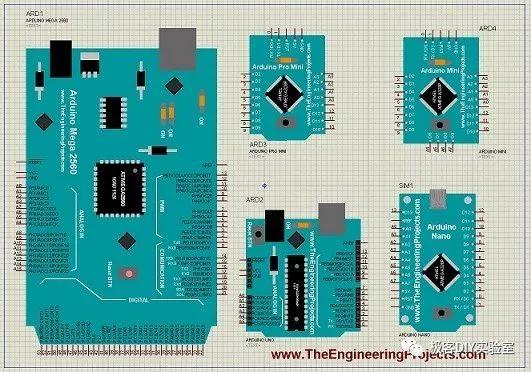

要想在Proteus里实现仿真Arduino，可以在网上查找到很多版本的Arduino库，一般压缩包中会有扩展名为lib和idx两个文件，解压后将这两个文件拷贝到Proteus库文件夹里即可，不同的操作系统，可能库所在目录路径会稍有不同，以我用的Win10为例，目录路径：C:ProgramDataLabcenter ElectronicsProteus 8 ProfessionalLIBRARY。拷贝之后，重新开启Proteus，可以在后面提到的”元件拾取”窗口中查询到添加的Arduino库。以下图片来自theengineeringprojects.com提供的一款来看，使用这类现成的库，会更方便些。
而本文要介绍的是另一种不需要外部的库，直接通过Proteus本身提供的元件库实现的方法，即通过Proteus中提供的ATMega328P元件实现Arduino最小系统的模拟。

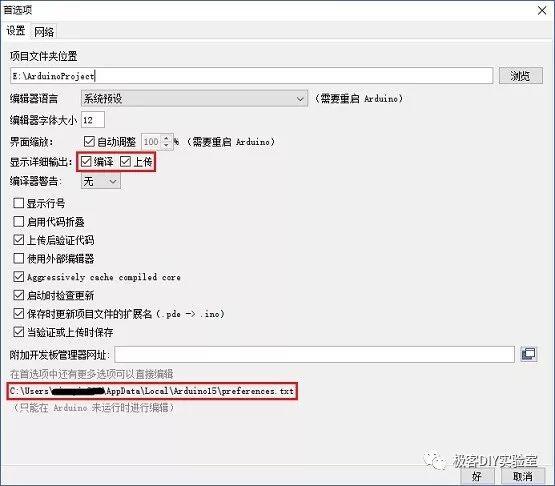

本次实验需要在Proteus里载入arduino程序编译后生成的hex编码格式的文件，而Arduino默认是不保留这个文件的，所以需要对Arduino进行设置。打开Arduino开发环境（没有可去arduino.cc下载），在”文件”–>”首选项”中勾选”显示详细输出”里的”编译”、”上传”，点击配置文件地址，打开preferences.txt所在文件夹，因为此文件要在Arduino未运行时编辑，所以关闭Arduino后打开preferences.txt，添加一行build.path=自定义文件路径，此路径是你想让生成的hex存放的位置，最好路径指向一个单独文件夹，因为产生的文件多的有点乱。

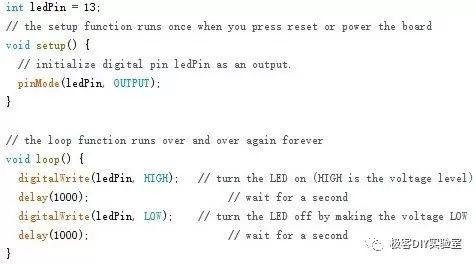

设置好后，打开”文件”–>”示例”中的”01.basics”中的”Blink”，另存到你的目录中，然后修改一下代码，将输出引脚设为13。
编译后在之前配置文件中设置的目录下可以找到blink.ino.hex文件，之后会用到此文件。

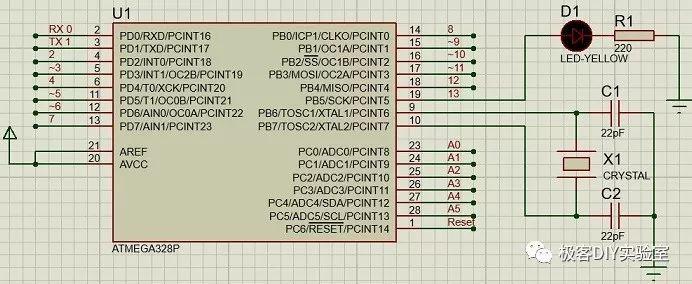

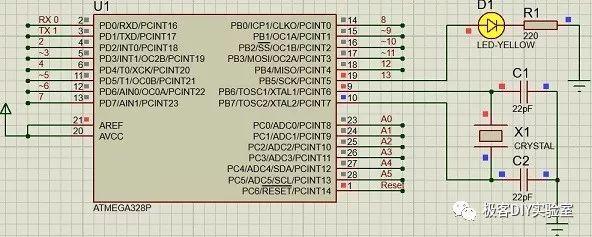

在Proteus中需要做的是画电路图和配置的工作。下图为最终的成果图，在此忽略涉及的电子学知识，因为专业不对口，实怕误人子弟:(

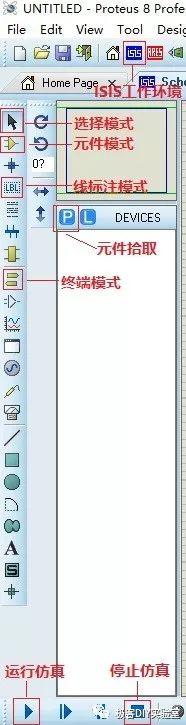

为了画出上面这幅图，对一个刚接触Proteus的人确是废了些周折。还好万能的互联网提供了搜索引擎，关键字：arduino proteus，可以找到很多相关文章，有电路图可参照画出，但遗憾的是好些都没说明Power和Ground这两个符号去哪里找，难为我半天，找到它们可以用踏破铁鞋无觅处和后面那句古话来形容。下图标出了本次实验主要用到的工具按钮，点击”终端模式”那图标，就能在里面找到Power和Ground符号。

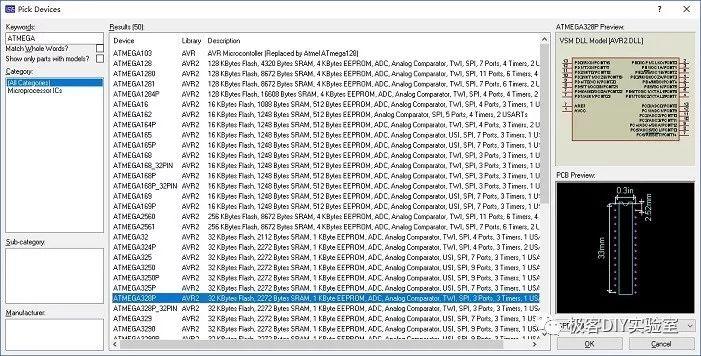

对于大部分元件的添加，则是通过点击”元件拾取”对应的P图标，点击后会弹出”元件拾取”的窗口，在关键字文本框中输入元件的关键字，即可找到对应的元件。
双击元件名称后即加入了元件列表中，如下图展示了添加主要元件后形成的列表：
在画出电路图后，可双击图中元件，对电阻电容晶体管啥的元件设置具体的值：
R1(RESISTOR): 220
C1, C2(CAP):22pF
X1(CRYSTAL): 16MHz

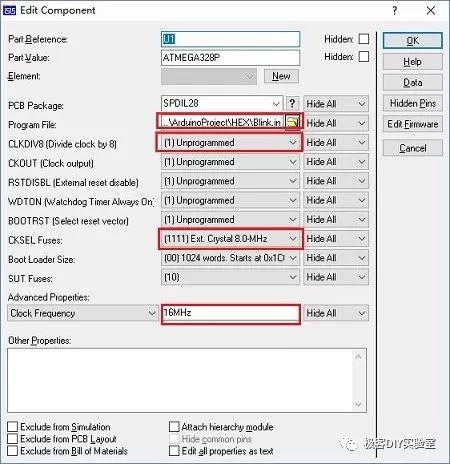

在编辑ATMEGA328P元件时，需要有以下4处的修改：
1. 在Program File项中打开文件夹选中那个生成的hex文件
2. CLKDIV8(Divide clock by8)改为选择(1)Unprogrammed
3. CKSEL Fuses参数改选为(1111)Ext. Crystal 8.0-MHz
4. Advanced Properties中Clock Frequency设为16MHz
设置之后点击【OK】退出。
都设置好之后，点击”运行仿真”按钮，小黄灯一闪一闪，和预期一致。
由于初学，本次实验还有些疑惑的地方，例如网上一些例子中并没有设置元件X1(CRYSTAL)的值为16MHz，按照默认值1MHz设置，小黄灯也可以正常闪烁。而实际电路中大都是选用的16MHz实现，若用的是1MHz的会怎样呢？今后还要继续储备电容、晶体管等各类电子元件的知识，要不瓶颈难破呀！
