【Arduino教程】第八讲：抢答器实验

抢答器

实验

试验器件

■ 按键开关：4个

■ 红色LED灯：1个

■ 黄色LED灯：1个

■ 绿色LED灯：1个

■ 220欧电阻：7个

■ 面包板：1个

■ 多彩杜邦线：若干

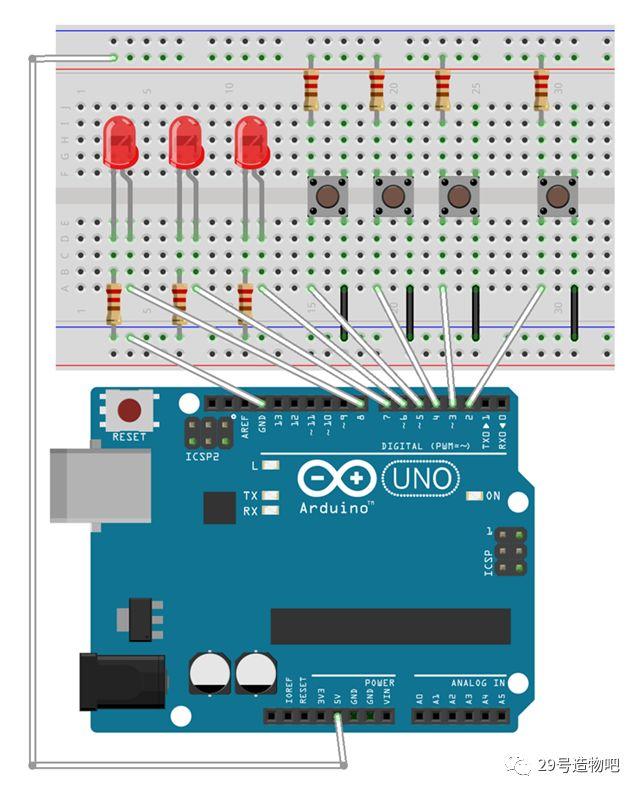

实验连线



将代码上传到开发板。

程序代码

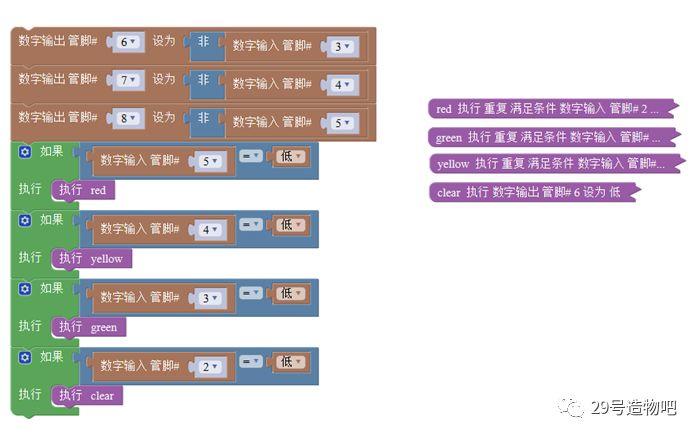

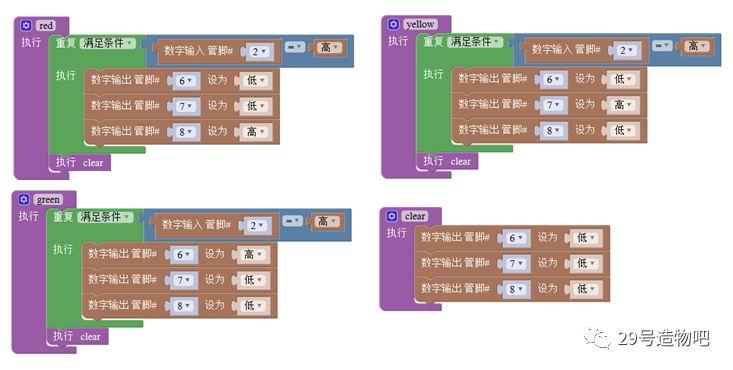

（直接打开对应例程即可）米思齐代码：

Arduino代码：

intredled=8;     //红色LED 输出

intyellowled=7;  //黄色LED输出

intgreenled=6;   //绿色LED输出

intredpin=5;     //红色按键引脚

intyellowpin=4;  //黄色按键引脚

intgreenpin=3;   //绿色按键引脚

intrestpin=2;   //复位按键引脚定义

intred;

intyellow;

intgreen;

voidsetup()

{

pinMode(redled,OUTPUT);

pinMode(yellowled,OUTPUT);

pinMode(greenled,OUTPUT);

pinMode(redpin,INPUT);

pinMode(yellowpin,INPUT);

pinMode(greenpin,INPUT);

}

voidloop()  //按键循环扫描

{

red=digitalRead(redpin);

yellow=digitalRead(yellowpin);

green=digitalRead(greenpin);

if(red==LOW)RED_YES();

if(yellow==LOW)YELLOW_YES();

if(green==LOW)GREEN_YES();

}

voidRED_YES()//一直执行红灯亮，直到复位键按下，结束循环

{

  while(digitalRead(restpin)==1)

  {

   digitalWrite(redled,HIGH);

   digitalWrite(greenled,LOW);

   digitalWrite(yellowled,LOW);

  }

  clear_led();

}

voidYELLOW_YES()//一直执行黄灯亮，直到复位键按下，结束循环

{

  while(digitalRead(restpin)==1)

  {

  digitalWrite(redled,LOW);

  digitalWrite(greenled,LOW);

  digitalWrite(yellowled,HIGH);

  }

  clear_led();

}

voidGREEN_YES()//一直执行绿灯亮，直到复位键按下，结束循环

{

  while(digitalRead(restpin)==1)

  {

  digitalWrite(redled,LOW);

  digitalWrite(greenled,HIGH);

  digitalWrite(yellowled,LOW);

  }

  clear_led();

}

voidclear_led()//清除LED

{

  digitalWrite(redled,LOW);

  digitalWrite(greenled,LOW);

  digitalWrite(yellowled,LOW);

}

实验结论

当红灯按键按下时，红色LED灯被点亮，按其他按键不会点亮其他LED灯。按下复位按键，LED灯熄灭。

按下黄灯按键，黄灯点亮。按其他按键不会点亮其他LED灯。按下复位按键，LED灯熄灭。

按下绿灯按键，绿灯点亮。按其他按键不会点亮其他LED灯。按下复位按键，LED灯熄灭。
