【Arduino教程】第七讲：按键控制实验

按键

控制实验

产品介绍

轻触开关：

我们称为“按键”或“按钮”，这种开关由金属触点和触片组成。轻触开关是一种电子开关，属于电子元器件类。轻触开关常分为两脚开关和四脚开关。

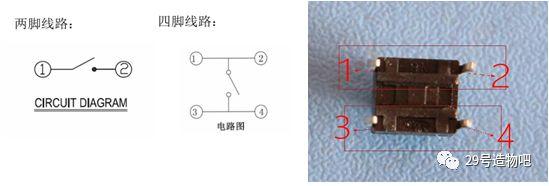

两脚开关：两个触点平时不和触片接触（常开触点），当按下按键时，触片同时和两个触点接触，使与两个触点相连的线路接通。

四脚开关：对四脚按键而言，当按键按下时，1、2脚就和3、4脚导通了。因此在使用时要是无法识别具体的引脚，接斜对角的两个引脚便可。也可用万用表测出那两个脚在不按下的情况下是导通的，然后在选择引脚接入电路。

基本参数：

相对湿度:<95%

额定电压:12V

额定电流:50mA

温度:-25~70℃

实验器件

■ 按键开关：1个

■ 红色LED灯：1个

■ 10K电阻：1个

■ 220欧电阻：1个

■ 面包板：1个

■ 多彩杜邦线：若干

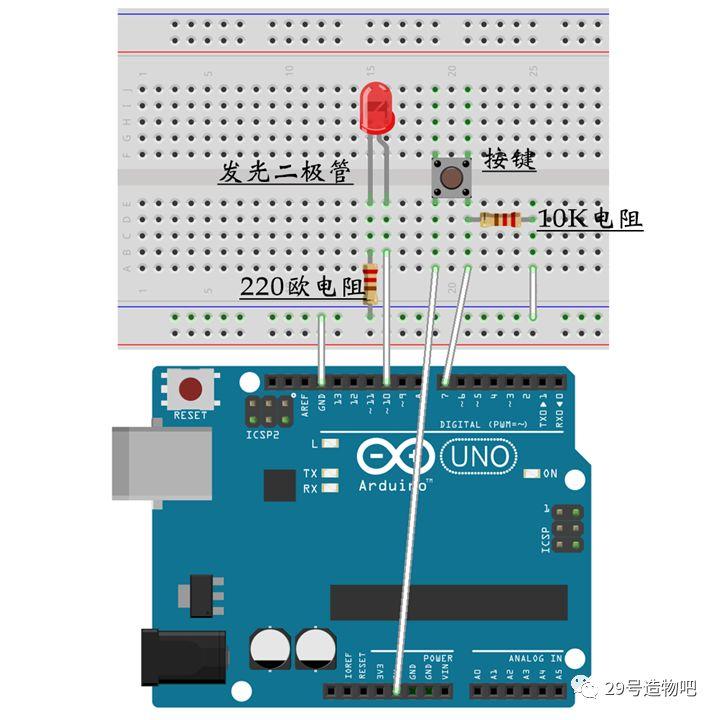

实验连线



将代码上传到开发板。

程序代码

（直接打开对应例程即可）

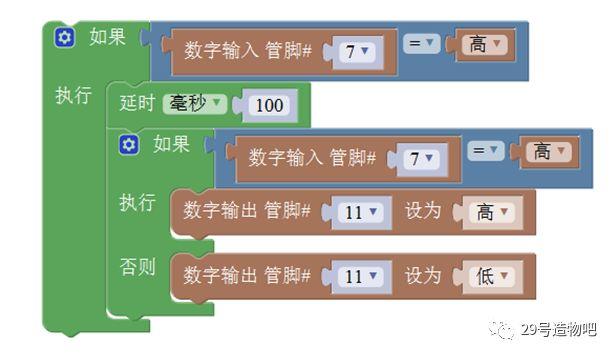

米思齐代码：

Arduino代码：

intledpin=11;//定义数字11 接口

intinpin=7;//定义数字7 接口

intval;//定义变量val

voidsetup()

{

pinMode(ledpin,OUTPUT);//定义小灯接口为输出接口

pinMode(inpin,INPUT);//定义按键接口为输入接口

}

voidloop()

{

val=digitalRead(inpin);//读取数字7 口电平值赋给val

if(val==HIGH)//检测按键是否按下，按键按下时小灯亮起

{digitalWrite(ledpin,HIGH);}

else

{digitalWrite(ledpin,LOW);}

}

实验结论

当按键按下时，LED灯被点亮。
