【Arduino教程】第六讲：LED交通灯实验

LED

交通灯实验

■ 红色LED灯：1 个

■ 黄色LED灯：1 个

■ 绿色LED灯：1 个

■ 220欧电阻：3 个

■ 面包板：1 个

■ 多彩杜邦线：若干

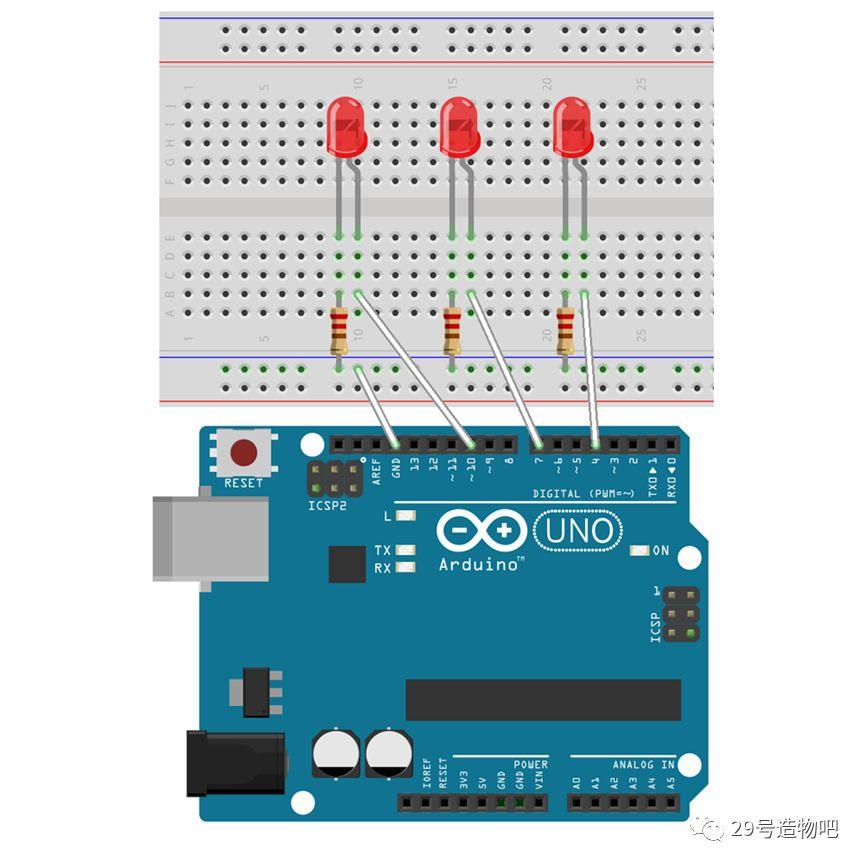

实验连线

【Arduino教程】第六讲：LED交通灯实验

1.将三个发光二极管插入面包板，

2.用杜邦线将3个发光二极管的长脚连接到开发板的4 7 10接口，

3.将电阻的一端连接到面包板的横排插口，

4.将面包板的横排插口用导线连接到开发板的GND接口。

这样我们就完成了实验的连线部分。

将代码上传到开发板。

程序代码

（直接打开对应例程即可）

米思齐代码：

【Arduino教程】第六讲：LED交通灯实验

Arduino代码：

intredled =10; //定义数字10 接口

intyellowled =7; //定义数字7 接口

intgreenled =4; //定义数字4 接口

voidsetup()

{

pinMode(redled,OUTPUT);//定义红色小灯接口为输出接口

pinMode(yellowled,OUTPUT); //定义黄色小灯接口为输出接口

pinMode(greenled,OUTPUT); //定义绿色小灯接口为输出接口

}

voidloop()

{

digitalWrite(greenled,HIGH);////点亮绿灯

delay(5000);//延时5秒

digitalWrite(greenled,LOW); //熄灭绿灯

for(inti=0;i<3;i++)//闪烁交替三次，黄灯闪烁效果

{

delay(500);//延时0.5 秒

digitalWrite(yellowled,HIGH);//点亮黄灯

delay(500);//延时0.5 秒

digitalWrite(yellowled,LOW);//熄灭黄灯

}

delay(500);//延时0.5 秒

digitalWrite(redled,HIGH);//点亮红灯

delay(5000);//延时5 秒

digitalWrite(redled,LOW);//熄灭红灯

}

实验结论

可以看到绿色LED灯被点亮5秒，然后熄灭。

同时黄色LED灯被点亮闪烁3妙，然后熄灭。

然后红色LED灯被点亮5秒，然后熄灭。

转自公众号：
29号造物吧
