Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro Bit 少儿编程 3619浏览 0评论

在使用micro:bit 时,会发现现有功能相当好用,但是想要扩充时常常会遇到下列问题:

1. 电源供应不足。

2. 大部分脚位已被现有功能占据。

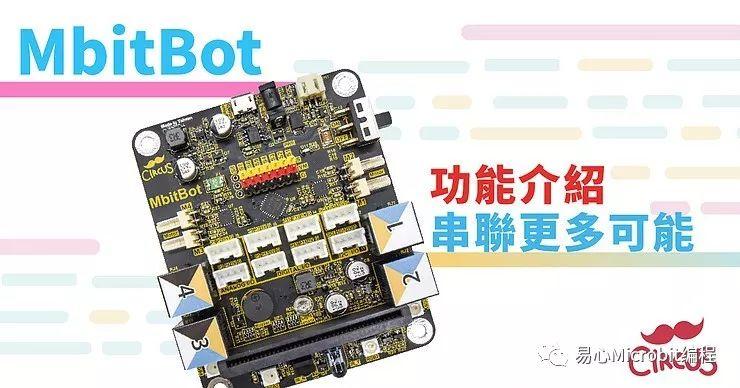

为了创意延伸,制作较为复杂且多功能的主题,就需要扩展板。之前的课程中用到扩展板,但并没有详细介绍。今天就专门介绍一款micro:bit的扩展板,MbitBot



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

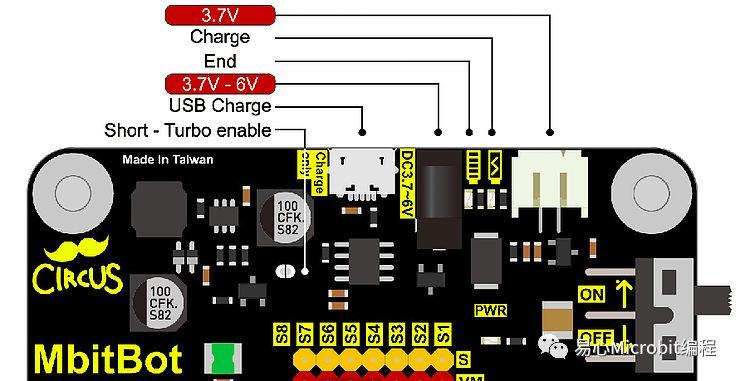

MbitBot 能提供所有连接装置足够的电源,两种规格供电接口以及一个充电接口,可以直接透过USB线对电池充电。

原本受限于micro:bit 电压而无法连接使用,或电机因为供电不足无法发挥正常效能的种种问题将不再是问题。MbitBot 特殊电路设计使得直流马达与伺服马达皆能得到足够的能源供应,并保护micro:bit 不会因为超过负荷的电压而损毁。因为供电问题而停滞的项目,将能透过MbitBot 再次启动!



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

在稳定且强大的电源支持下,MbitBot可以同时驱动8个伺服马达与4个直流马达或2个步进马达。且马达驱动是采I2C控制,不会占用micro:bit 的其他脚位,即使接了这么多马达,您依然可以正常使用micro:bit 的原有功能而不受影响。



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

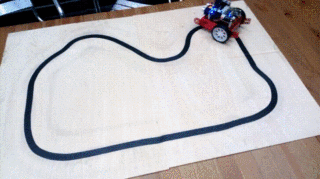

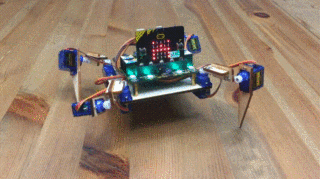

您可能会想问,到底要这么多做什么?有了这么多动力来源,您可以制作四足机器人或加上全向轮使您的micro:bit 能华丽的移动。您也可以制作机器手臂或机关房屋等,需要较多电机来制作的项目。



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro:bit创意课程系列:扩展板MbitBot 功能介绍

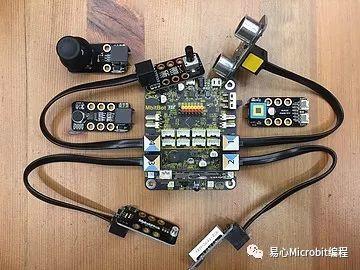

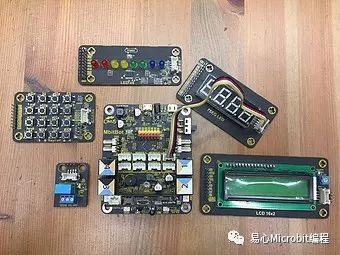

除了电机,MbitBot还有4个兼容于MakeBlock RJ25 接口,可让您连接MakeBlock 的外围传感器模块,使得现有传感器直接无痛连接,不须再额外购买。

如果没有MakeBlock 传感器,还提供了2 ANALOG I/O4 DIGITAL I/O2 I2C I/O,要连接常用的Arduino 外围传感器皆不是问题。



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro:bit创意课程系列:扩展板MbitBot 功能介绍

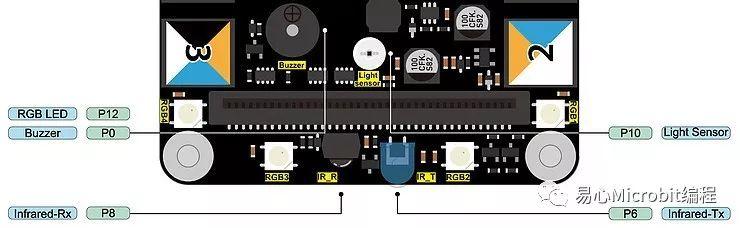

MbitBot板载一个光线传感器,使得制作micro:bit相关感光主题更加丰富多元。

一个板载无源蜂鸣器,不须额外连接即可发出声音,且脚位与MakeCode程序默认相同。

一对红外线发射与接收,能轻轻松松用红外线遥控器遥控MbitBot

四颗RGB LED 灯,只占用一个脚位,使用程序即可发出绚丽的七彩光芒。



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

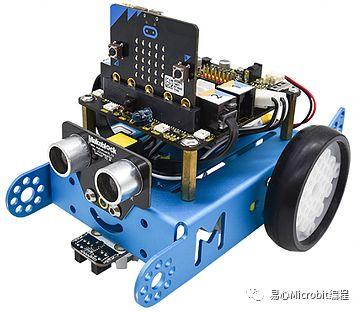

MbitBot有与mCore 相同的安装孔位设计。如果您有mBot,可将mCore 替换成MbitBot,直接无痛升级micro:bit 小车,RJ25 接头的电路配置皆与mCore 相同,原配的超音波传感器与巡线传感器皆可连接。



Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro:bit创意课程系列:扩展板MbitBot 功能介绍

Micro:bit创意课程系列:扩展板MbitBot 功能介绍
