Scratch:海龟绘图(九)

Scratch 少儿编程 2127浏览 0评论

友情提示:视频教程观看时请手动设置清晰度。

在本课的前导部分,我们说到怎么做才能成为一个负责任的“程序猿”。我认为,负责任的程序员决不会草率的处理任何“函数接口”。



比如这个“画圆”函数,程序员就会认真推敲“哪些参数是必要的、哪些参数又是多余的”,并设身处地的思考“如果我是用户,一个什么样的函数才是我最需要的”。最终,他会从“圆的本质”出发,得出结论:用户画圆时最需要考虑的是“圆的半径”,“半径”定了,圆也就确定下来了。因此,把“半径”作为“画圆”函数的参数,无疑是最适合不过的。

如果有了这个以“半径”为参数的画圆函数,用户就轻松多了。而作为程序猿的我们,就要来思考除“半径”以外,画圆时的所有细节——用多少边形去近似模拟一个圆?每边的边长是多少?画完每一边要转多少度?等等等等。

虽然问题很多,但这是“程序猿”义不容辞的责任。我们不会被这些问题吓倒,就来“个个击破”吧!

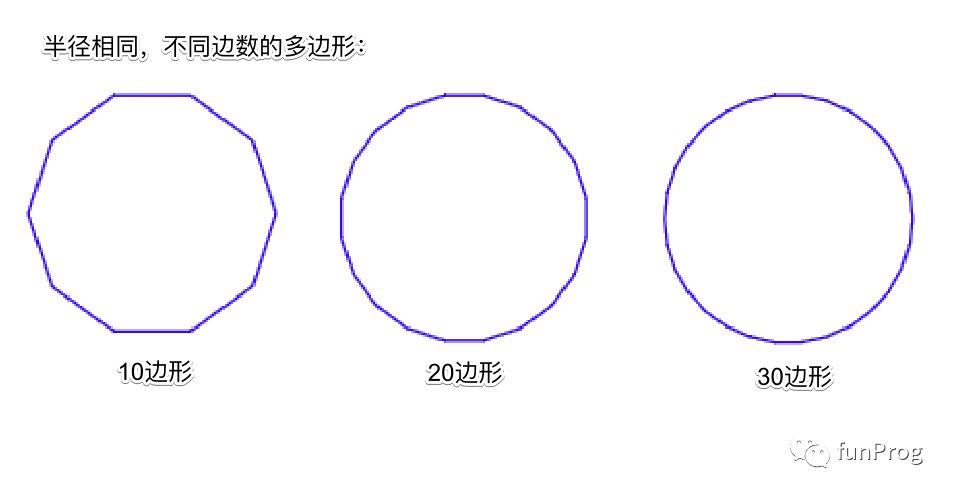

首先需要考虑的是正多边形的“边数”。下图展示了半径相同时,不同边数的多边形效果。

Scratch:海龟绘图(九)

从上图可以发现:边数太少不行,这样画出的圆不够“圆”,“正多边形”的痕迹过于明显;增加边数,圆倒是更“圆”了,但程序需要更多的时间去“画”,效率降低了。

30边形看起来已经很像个“圆”了,为了使效果更好一些,我们姑且把边数定为“60”吧,似乎已经足够了,而且也不至于对效率产生太大影响。

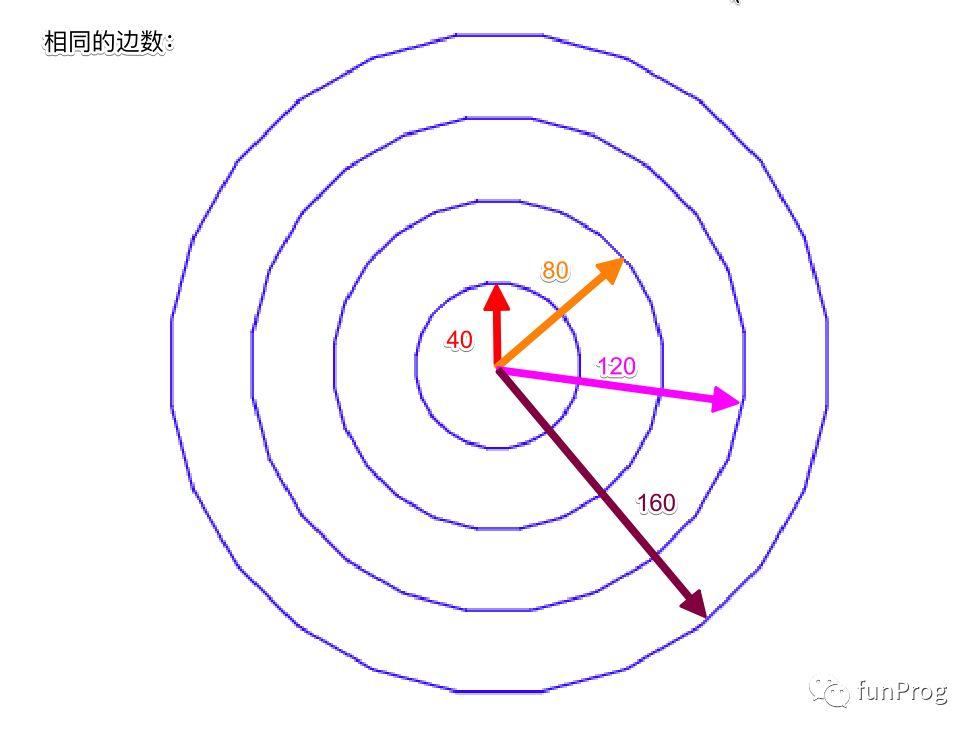

然而,“固定的边数”会引发另一个问题,如下图:



Scratch:海龟绘图(九)

对于边数相同、半径不同的多边形,如果用户把“半径”设置的很长,圆就会很大,那么每边的边长也必然增大,这又会导致“正多边形”的痕迹过于明显;如果用户把“半径”设置的很短,圆就会很小,那么每边的边长也必然减小,甚至会小到只有“1个像素”,这是完全没有必要的,白白浪费了运行时间和系统资源。看来“边数”不是那么好确定,“固定边数”的路好像走不通。

不要紧,我们再来试试“边长”。通过上面的分析我们知道,边长过长,会使“正多边形”的痕迹过于明显;边长过短,会浪费时间和资源。那么边长设为多少合适呢?前人经过大量的实验,得出的结论是:只要边长不大于“3个像素”,人眼就会把“正多边形”认作是“圆”。那么好,为了提高效率,我们就把边长设置为“3”好了。

“边长”确定了,“边数”就好办了。我们知道了圆的“半径”,小学数学老师曾经告诉我们,要计算圆的“周长”,只要使用公式“2πr”就好了。算出了“周长”,又知道“边长”,自然也就能算出“边数”了。

“边长”和“边数”都定下来了,再画起“圆”来就易如反掌了。您问“为什么”?因为我们有现成的“绘制边长为 length 的正 n 边形”这个函数啊!

至此,问题迎刃而解。理清了思路,代码写起来就容易多了。

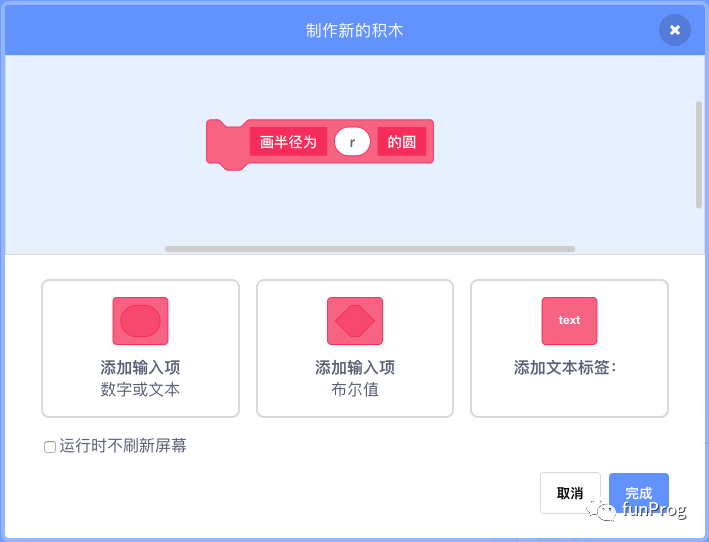

Step1:制作新的积木,取名为“画半径为r的圆

Scratch:海龟绘图(九)

Step2:定义变量“周长”,并使用公式2πr”计算周长

Scratch:海龟绘图(九)



Step3:计算边数。由于边数必须为整数,所以这里我们使用系统提供的“取整函数”来得到整数边数

Scratch:海龟绘图(九)

注意:这里使用的是“向上取整”,即不管小数点后的第1位数是几,都向上“进一”。

Step4:计算边长

Scratch:海龟绘图(九)

可能您会问了:不都说好了边长是“3”吗,怎么还要计算边长呢?

要回答这个问题,我们得把刚才计算的过程重新捋一下:我们先用2πr算出了周长,然后“假设”边长为3,用周长除以边长3来计算边数。由于我们估计这样算出的边数极有可能不是个整数(比如是20.65),因此对它进行了“向上取整”(把20.65向上取整为21)。我们用2πr算出的周长本来刚好等于“3✖️20.65”,取整后周长变成了“3✖️21”,周长变长了!虽然只长了不到一条边的距离,但仍然是长了。周长变长就会导致半径增大,我们画出的圆就会比用户想画的圆大上那么“一丢丢”。

虽然这“一丢丢”非常小,但作为一个严谨的、负责任的程序猿,我们不允许在“算法”上存在任何缺陷。为此,我们再用周长除以边数,计算出精确的边长(边长可以是小数)。使我们的圆与用户心目中的完全吻合。

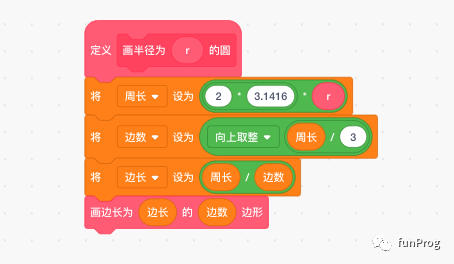

至此,我们已打通了最后一个“心结”,赶快用上面的积木组合出我们最终的画圆函数吧。函数的最终成果如下图所示:

Scratch:海龟绘图(九)

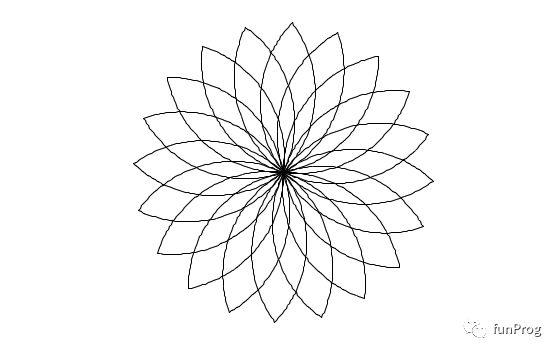

下节课,我们即将迎来“海龟绘图”部分的终极挑战,绘制下面图中的“花”:

Scratch:海龟绘图(九)

提示:这朵“花”看似复杂,其实单看每一个“花瓣”,都是由两条对称的“圆弧”组成的。所以,解决了圆弧的问题,“花”也就完成了一大半。今天的课程里我们已经学会了画“圆”,那么圆弧该怎么画呢?



项目小结:

在今天的项目中,我们:

1. 从“圆的本质”出发,写出了以“圆的半径r”为参数的“画圆函数”;

2 在设计“画圆函数”的过程中,进一步熟悉、理解了“接口设计”的思路、过程和意义;

3. 知道了在定义一个新的函数(积木)时,可以“重复利用”之前已经定义过的函数(积木);

4. 在设计“画圆函数”方面,成为了一名负责任、有担当的“程序猿”。
