【Arduino综合项目】改造饮水机

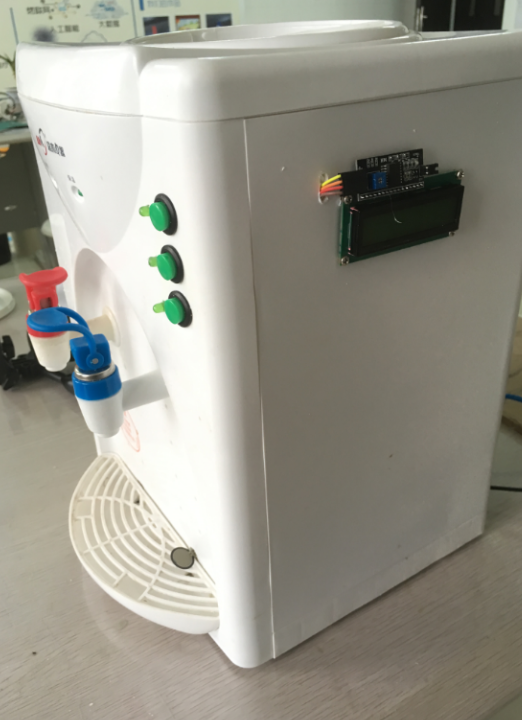

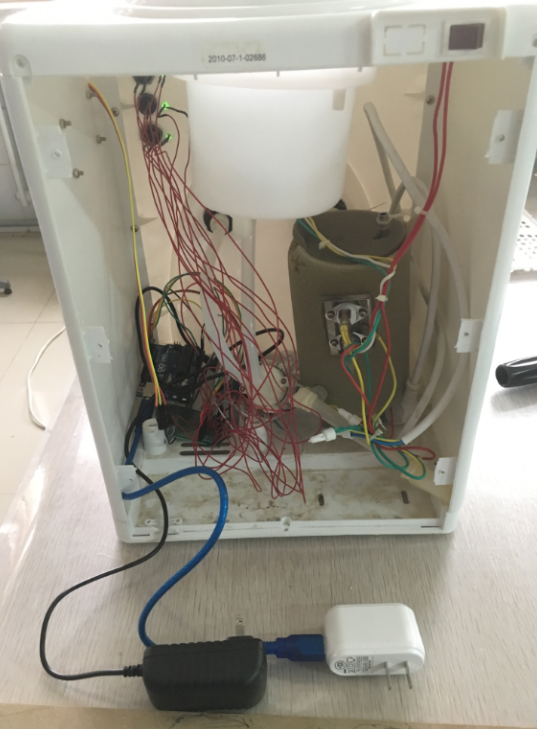

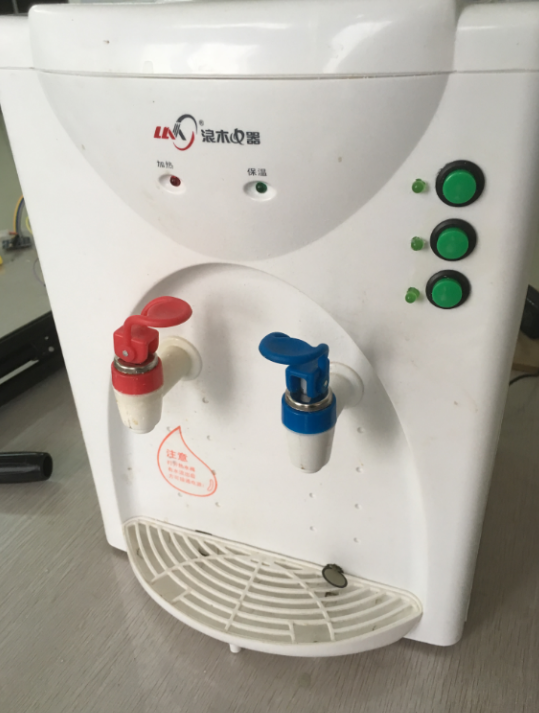

背景说明：办公室的饮水机坏了，刚好最近在玩Arduino，就想用Arduino来改造一下，废物利用，于是就有了这个项目。直接上图看成果：

实现功能

1.在按键1为on的状态下，杯子放在压力传感器上即可出水；
2.按下按键2即可出水，再按一下便关闭；
3.侧面的lcd显示屏可以记录喝水次数，按下按键3可将次数清零。

物料清单

• 饮水机 *1（坏的。。没坏你想改造我也没话说）
• Arduino Uno *1
• 按钮 *3
• LED灯 *3
• FSR402力敏电阻器（压力传感器） *1
• LCD 1602显示屏（带转接板） *1
• 小型水泵 *1
• 继电器 *1
• 导线、跳线若干
• 热缩管若干
• 电烙铁、热风枪、十字螺丝刀、钻孔器等
  附上部分元件图：

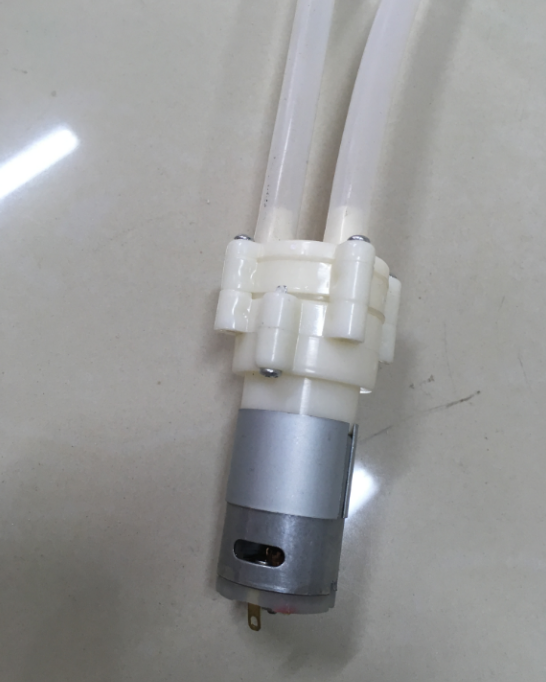

  小型水泵

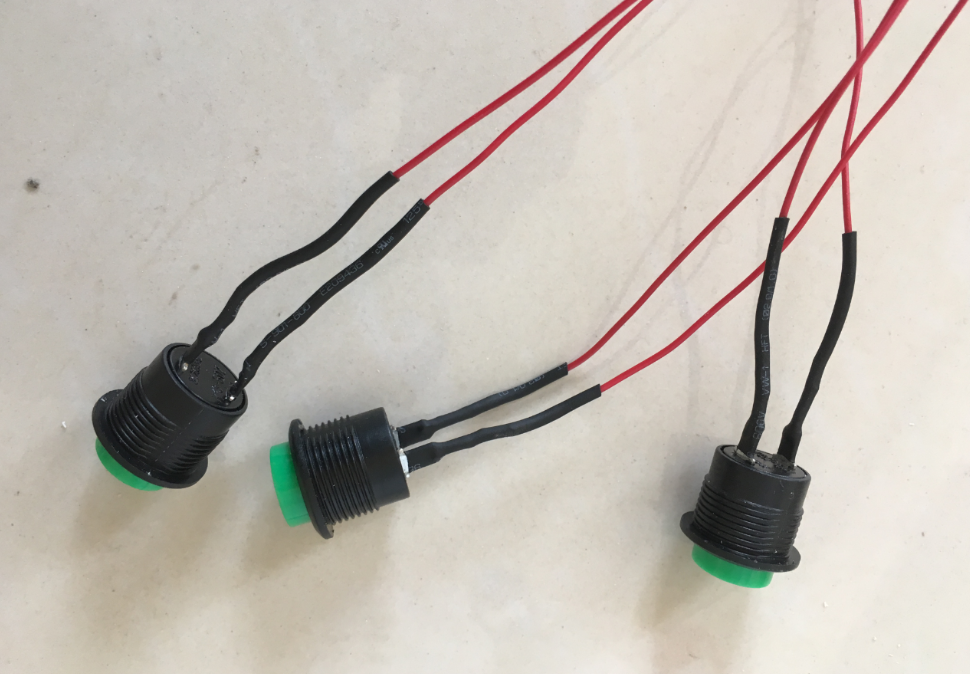

  按钮

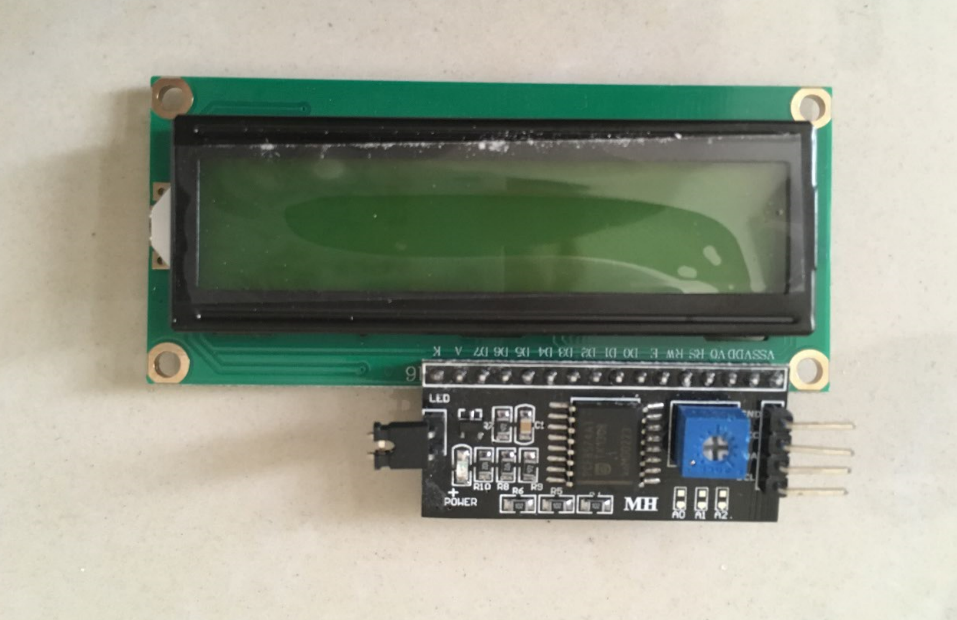

  LCD显示屏

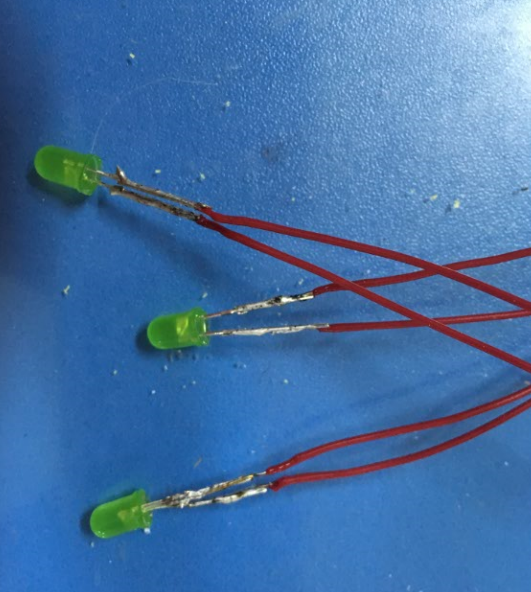

  LED灯

元件接线

• FSR402力敏电阻器和Arduino

FSR402		Arduino
+	->	5v
-	10kOhm	GND
同上	->	A0

• 继电器和Arduino

继电器		Arduino
IN	->	8
VCC	->	5V
GND	->	GND

• 继电器和小型水泵
  小型水泵的电源线剥开可以看到正负两条线，正极从中间剪断，负极不要动，正极（从电源过来的一端）接常开端，正极（接小型水泵的一端）接公共端，如下图所示。

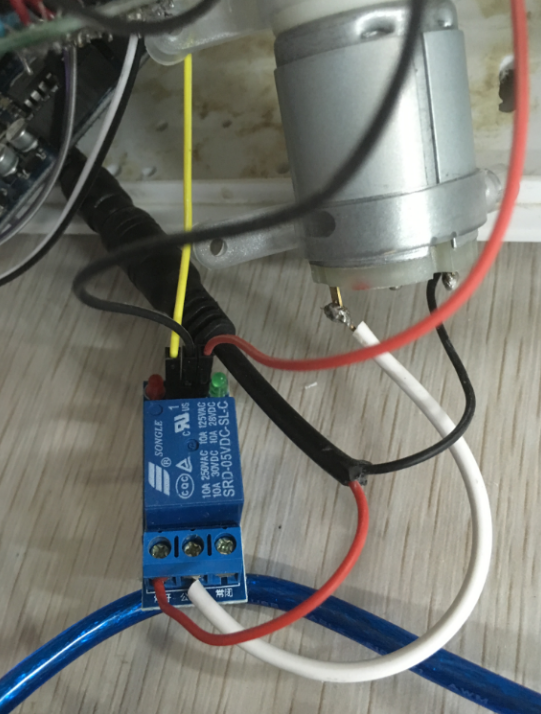

  小型水泵与继电器接线示意图

• 按钮和Arduino
  （按钮两端都是一样的）

按钮1		Arduino
一端	->	5v
另一端	10kOhm电阻	GND
同上	->	2

按钮2		Arduino
一端	->	5v
另一端	10kOhm电阻	GND
同上	->	3

按钮3		Arduino
一端	->	5v
另一端	10kOhm电阻	GND
同上	->	4

• LED和Arduino

LED1		Arduino
正极	->	5
负极	->	GND

LED2		Arduino
正极	->	6
负极	->	GND

LED3		Arduino
正极	->	7
负极	->	GND

• LCD和Arduino

LCD		Arduino
GND	->	GND
VCC	->	5V
SDA	->	A4
SCL	->	A5

源程序

#include <SCoop.h>
#include <Wire.h>
#include <LCD.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F,2,1,0,4,5,6,7);

int Button1 = 2;
int Button2 = 3;
int Button3 = 4;
int Led1 = 5;
int Led2 = 6;
int Led3 = 7;
int sensorPin = A0;
int value;
void button1Function();
void button2Function();
void button3Function();
boolean switchFlag = LOW;
boolean waterFlag = LOW;
int times = 0;

defineTask(Task1)
void Task1::setup() {

}
void Task1::loop() {
    button1Function();
}

defineTask(Task2)
void Task2::setup() {

}
void Task2::loop() {
    button2Function();
}

defineTaskLoop(Task3) {
  button3Function();
}


void setup() {
  mySCoop.start();
  lcd.begin (16,2); // for 16 x 2 LCD module
  lcd.setBacklightPin(3,POSITIVE);
  lcd.setBacklight(HIGH);
  pinMode(Button1,INPUT);
  pinMode(Button2,INPUT);
  pinMode(Button3,INPUT);
  pinMode(Led1,OUTPUT);
  pinMode(Led2,OUTPUT);
  pinMode(Led3,OUTPUT);
  pinMode(sensorPin,INPUT);
  pinMode(8,OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int a1,a2,a3;
  yield();  //本函数必须放在主线的loop循环体中

  a1 = analogRead(sensorPin);
  a2 = analogRead(sensorPin);
  a3 = analogRead(sensorPin);
  value = (a1+a2+a3)/3;
    Serial.println(value);
  if(value > 15 && switchFlag == HIGH){
    digitalWrite(8,LOW);
    times++;
    delay(2000);
    digitalWrite(8,HIGH);
  }else
    digitalWrite(8,HIGH);
  if(waterFlag == HIGH){
     digitalWrite(8,LOW);
  }else
    digitalWrite(8,HIGH);

  lcd.home (); // set cursor to 0,0
  lcd.print("Drink Water Times");
  lcd.setCursor (6,1); // go to start of 2nd line
  lcd.print(times);
  lcd.setCursor (12,1); // go to start of 2nd line
  lcd.print("CUPS");

}

void button1Function(){
  if(digitalRead(Button1)==LOW)  //由于本例检测上升沿触发，所以先检测输入是否低电平，
  {
    delay(10); //然后延时一段时间，
    if(digitalRead(Button1)==HIGH) //然后检测是不是电平变为高了。是的话，就是刚好按钮按下了。
    {
      switchFlag = !switchFlag;
      Serial.println(switchFlag);
      digitalWrite(Led1,switchFlag);
      delay(10);  //延时一段时间，防止按钮突然断开再按下。
      while(digitalRead(Button1)==HIGH) //判断按钮状态，如果仍然按下的话，等待松开。防止一直按住导致LED输出端连续反转
      {
        delay(1);
      }
    }
  }
}

void button2Function(){
  if(digitalRead(Button2)==LOW)  //由于本例检测上升沿触发，所以先检测输入是否低电平，
  {
    delay(10); //然后延时一段时间，
    if(digitalRead(Button2)==HIGH) //然后检测是不是电平变为高了。是的话，就是刚好按钮按下了。
    {
      waterFlag = !waterFlag;
      Serial.println(waterFlag);
      digitalWrite(Led2,waterFlag);
      if(waterFlag == HIGH)
        times++;
      delay(10);  //延时一段时间，防止按钮突然断开再按下。
      while(digitalRead(Button2)==HIGH) //判断按钮状态，如果仍然按下的话，等待松开。防止一直按住导致LED输出端连续反转
      {
        delay(1);
      }
    }
  }
}

void button3Function(){
  if(digitalRead(Button3)==LOW)  //由于本例检测上升沿触发，所以先检测输入是否低电平，
  {
    delay(10); //然后延时一段时间，
    if(digitalRead(Button3)==HIGH) //然后检测是不是电平变为高了。是的话，就是刚好按钮按下了。
    {
      times = 0;
      delay(10);  //延时一段时间，防止按钮突然断开再按下。
      while(digitalRead(Button3)==HIGH) //判断按钮状态，如果仍然按下的话，等待松开。防止一直按住导致LED输出端连续反转
      {
        delay(1);
      }
    }
  }
}

写在最后

1.压力感应模块在加入小型水泵后，读出的值就会不稳定，建议采取各种滤波。
2.项目完整实现下来，存在一个问题，就是会漏水，就是水泵停止泵水后水龙头还会滴水，目前还在想解决方案。
3.过程写得有点粗略，如果你在实现的过程遇到任何问题，或者有更好的建议，随时欢迎沟通交流，共同进步哈~
