本文转载自古月居,原作者古月,原文链接:https://www.guyuehome.com/2256。

仿真/模拟(Simulation),泛指基于实验或训练的目的,将原本的系统、事务或流程,建立一个模型以表征其关键特性(Key Characteristics)或者行为/功能,予以系统化与公式化,以便对关键特征做出模拟

当所研究的系统造价昂贵、实验的危险性大或需要很长时间才能了解系统参数变化所引起的后果时,仿真是一种特别有效的研究手段,目前已经广泛应用于电气、机械、化工、水力、热力、社会、经济、生态、管理等领域。

gazebo是一款功能强大的三维物理仿真平台,具备强大的物理引擎、高质量的图形渲染、方便的编程图形接口,最重要的是其开源免费的特性。gazebo中的机器人模型与rviz使用的模型相同,但是需要在模型中加入机器人和周围环境的物理属性,例如质量、摩擦系数、弹性系数等。机器人的传感器信息也可以通过插件的形式加入仿真环境,以可视化的方式进行显示。

一、gazebo的特点

gazebo是一款优秀的开源物理仿真环境,它具备如下特点:

1. 动力学仿真:支持多种高性能的物理引擎,例如ODE、Bullet、SimBody、DART等。

2. 三维可视化环境:支持显示逼真的三维环境,包括光线、纹理、影子。

3. 传感器仿真:支持传感器数据的仿真,同时可以仿真传感器噪声。

4. 可扩展插件:用户可以定制化开发插件,扩展gazebo的功能,满足个性化的需求。

5. 多种机器人模型:官方提供PR2、Pioneer2 DX、TurtleBot等机器人模型,当然也可以使用自己创建的机器人模型。

6. TCP/IP传输:gazebo可以实现远程仿真,后台仿真和前台显示通过网络通信。

7. 云仿真:gazebo仿真可以在Amazon、Softlayer等云端运行,也可以在自己搭建的云服务器上运行。

8. 终端工具:用户可以使用gazebo提供的命令行工具在终端实现仿真控制

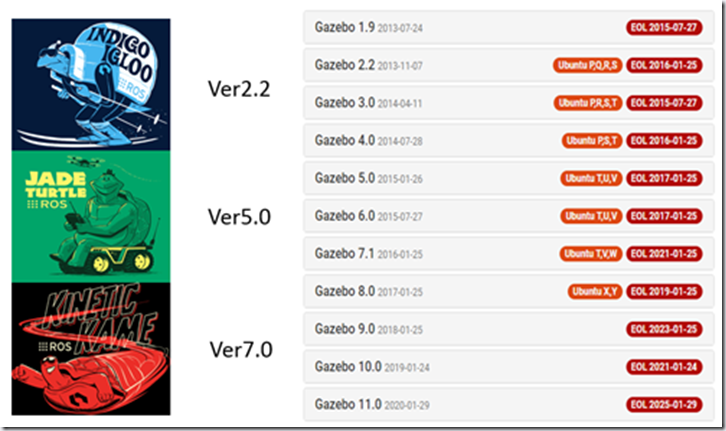

gazebo的社区维护非常积极,2013年以来几乎每年都会有较大的版本变化,如下图所示,可以看到gazebo的版本迭代,以及近几个ROS版本对应的gazebo版本。

ROS探索总结(五十八)—— Gazebo物理仿真平台

gazebo的版本变化虽然较大,但是兼容性保持的比较好,indigo中2.2版本的机器人仿真模型,在Kinetic的7.0版本中运行依然不会有问题。

二、安装并运行gazebo

与rviz一样,如果已经安装了桌面完整版的ROS,那么可以直接跳过这一步,否则,请使用以下命令进行安装:

$ sudo apt-get install ros-kinetic-gazebo-ros-pkgs ros-kinetic-gazebo-ros-control

安装完成后,在终端中使用如下命令启动ROS和gazebo:

$ roscore
$ rosrun gazebo_ros gazebo

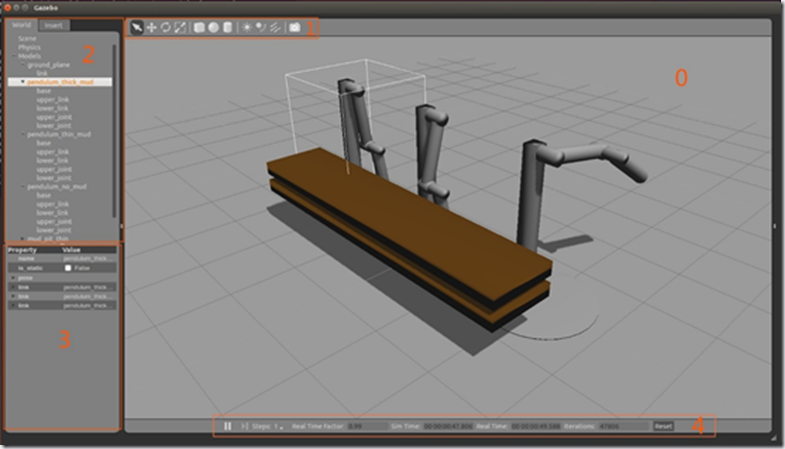

gazebo启动成功后的界面如下图所示:

ROS探索总结(五十八)—— Gazebo物理仿真平台

主界面中主要包含以下几个部分:

0 :3D视图区

1 :工具栏

2 :模型列表

3 :模型属性项

4 :时间显示区

验证gazebo是否与ROS系统成功连接,可以查看ROS的话题列表:

$ rostopic list

如果连接成功,应该可以看到gazebo发布/订阅的如下话题列表:

/gazebo/link_states
/gazebo/model_states
/gazebo/parameter_descriptions
/gazebo/parameter_updates
/gazebo/set_link_state
/gazebo/set_model_state

当然,还有gazebo提供的服务列表:

$ rosservice list
/gazebo/apply_body_wrench
/gazebo/apply_joint_effort
/gazebo/clear_body_wrenches
/gazebo/clear_joint_forces
/gazebo/delete_model
/gazebo/get_joint_properties
/gazebo/get_link_properties
/gazebo/get_link_state
/gazebo/get_loggers
/gazebo/get_model_properties
/gazebo/get_model_state
/gazebo/get_physics_properties
/gazebo/get_world_properties
/gazebo/pause_physics
/gazebo/reset_simulation
/gazebo/reset_world
/gazebo/set_joint_properties
/gazebo/set_link_properties
/gazebo/set_link_state
/gazebo/set_logger_level
/gazebo/set_model_configuration
/gazebo/set_model_state
/gazebo/set_parameters
/gazebo/set_physics_properties
/gazebo/spawn_gazebo_model
/gazebo/spawn_sdf_model
/gazebo/spawn_urdf_model
/gazebo/unpause_physics
/rosout/get_loggers
/rosout/set_logger_level



三、构建仿真环境

在仿真之前,需要构建一个仿真环境。gazebo中有两种创建仿真环境的方法:

1. 直接插入模型

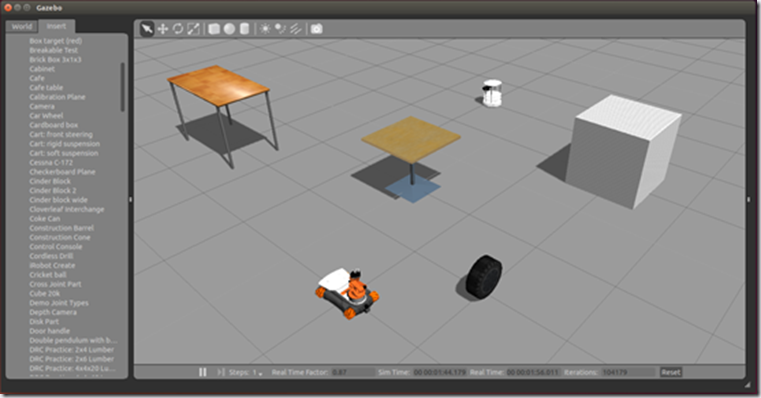

在gazebo左侧的模型列表中,有一个insert选项,罗列了所有可使用的模型。选择需要使用的模型,放置在主显示区中,就可以在仿真环境中添加机器人和外部物体等仿真实例:

ROS探索总结(五十八)—— Gazebo物理仿真平台

模型的加载需要连接国外网站,为了保证模型顺利加载,可以提前将模型文件下载并放置到本地路径~/.gazebo/models下,模型文件的下载地址:

https://bitbucket.org/osrf/gazebo_models/downloads/。

2. Building Editor

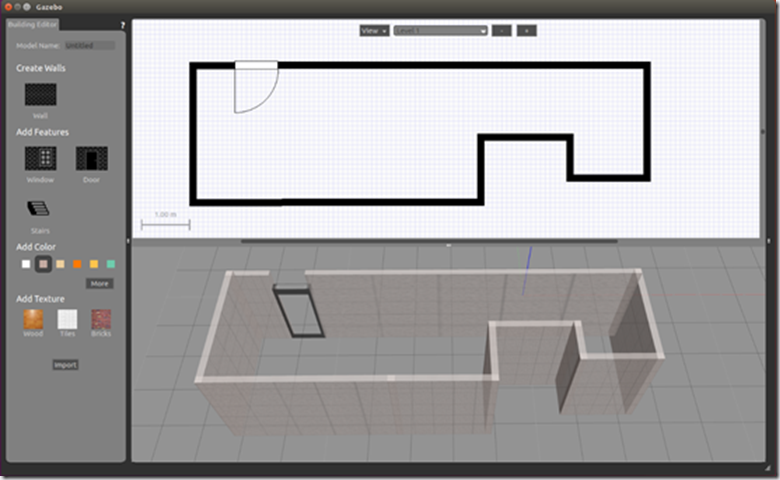

第二种方法是使用gazebo提供的Building Editor工具手动绘制地图。

在gazebo菜单栏中选择Edit –> Building Editor,可以打开Building Editor界面。选择左侧的绘制选项,然后在上侧窗口中使用鼠标绘制,下侧窗口中即可实时显示绘制的仿真环境。

ROS探索总结(五十八)—— Gazebo物理仿真平台

模型建立完成后就可以加载机器人模型并进行仿真了。
