简单回顾下Lesson 5的内容：
- 什么是PWM？
- analogWrite(pin,value)函数
单色LED我们就讲到这里了，现在介绍一种新的LED——RGB LED。之所以叫RGB，是因为这个LED是由红(Red)、绿(Green)和蓝(Blue)三色组成。我们电脑的显示器也是由一个个小的红、绿、蓝点组成的。可以通过调整三个LED中每个灯的亮度就能产生不同的颜色。这个项目就是教你通过一个RGB小灯随机产生不同的炫彩颜色。我们可以先感性的看一下，按下图连接硬件并输入代码。
所需元件
- 1 × 5mm RGB LED灯
- 3 × 220欧电阻
STEP 1 : 硬件电路搭建

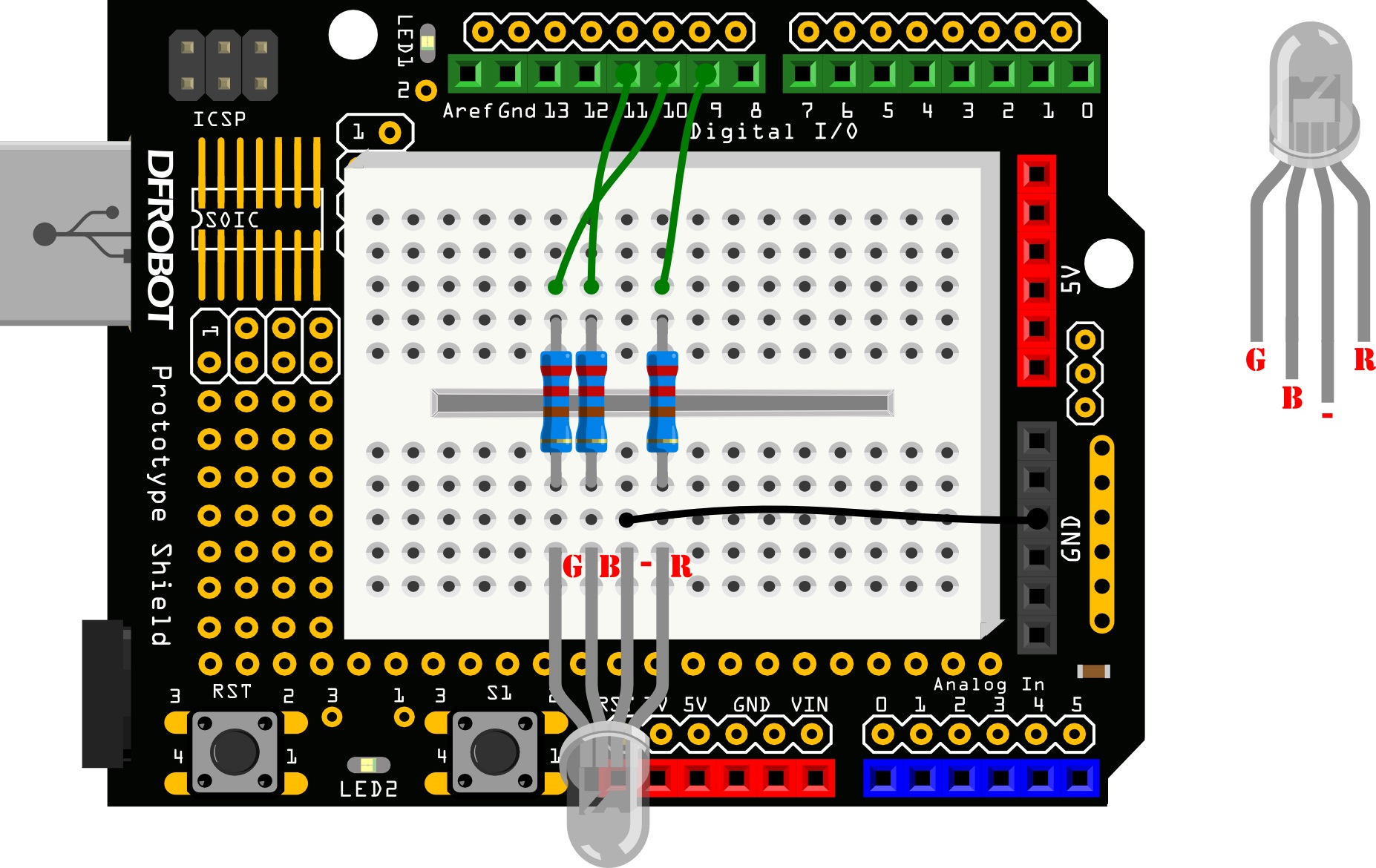

连接之前，先判别RGB是共阴还是共阳，如果不是很清楚的，可以先跳到这个项目的硬件部分介绍。连接时，还需注意一点，引脚的顺序，可参照右边的引脚图。
STEP 2：输入代码
完成硬件连接后，打开Arduino IDE,输入下面这段代码。
- int redPin = 9;
- int greenPin = 10;
- int bluePin = 11;
- void setup(){
- pinMode(redPin, OUTPUT);
- pinMode(greenPin, OUTPUT);
- pinMode(bluePin, OUTPUT);
- }
- void loop(){
- //R:0-255 G:0-255 B:0-255
- colorRGB(random(0,255),random(0,255),random(0,255));
- delay(1000);
- }
- void colorRGB(int red, int green, int blue){
- analogWrite(redPin,constrain(red,0,255));
- analogWrite(greenPin,constrain(green,0,255));
- analogWrite(bluePin,constrain(blue,0,255));
- }
复制代码
代码下载完成后，我们可以看到LED颜色呈现随机的变化，不只是单一的一种颜色。
STEP 3:代码回顾
这段函数中，我们比较陌生的就是constrain()和random()这两个函数。
函数格式如下：
- constrain(x，a，b)
复制代码
constrain()函数需要3个参数：x、a和b。这里x是一个被约束的数，a是最小值，b是最大值。如果值小于a，则返回a。如果大于b，则返回b。
Arduino官方：constrain(x，a，b)
DFRobot 中文版：constrain(x，a，b)
回到我们的程序，red、green、blue值是被约束数，约束范围在0~255，也就是我们PWM值的范围。它们的值来源于random()函数随机产生。
函数格式如下：
- random(min，max)
复制代码
random()函数用于生成一个随机数，min随机数的最小值，max随机数的最大值。random()函数还有其他用法，可以参看手册。
Arduino官方：random(min, max)
DFRobot 中文版：random(min, max)
STEP 4:硬件回顾

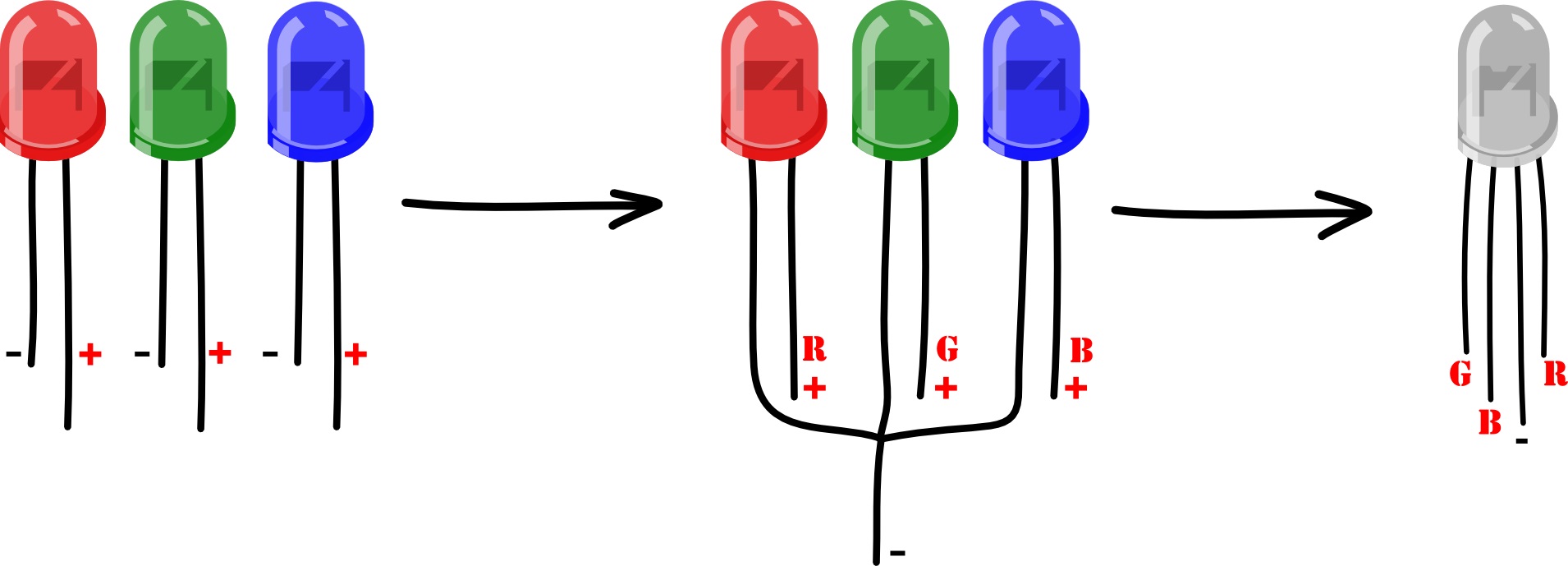

RGB灯有4个引脚，R、G、B三个引脚连接到LED灯的一端，还有一个引脚是共用的正极（阳）或者共用的阴极（负）。我们这里选用的是共阴RGB。看下图5-2，就是明白了，展示了三个LED如何华丽蜕变为一个RGB的过程，R、G、B其实就是三个LED的正极，把它们的负极拉到一个公共引脚上了，它们公共引脚是负极，所以称之为共阴RGB。
RGB灯如何使用呢？如何实现变色呢？
RGB只是简单的把三个颜色的LED灯封装在一个LED中。只要当做三个灯使用就可以了。我们都知道红色、绿色、蓝色是三原色，Arduino通过PWM口对三种颜色明暗的调节，也就analogWrite(value)语句，就能让LED调出任何你想要的颜色。
可以做些其他的事
1、基于我们上面的炫彩RGB项目，改变代码能都做一个沿着彩虹色变化的RGB灯，而不是我们这样随机产生颜色。这里比较困难的应该是颜色的调制，通过改变Red、Blue、Green的值0~255，组合出一个你想要的颜色。
提示：只要在原有代码基础上做修改就可以了，直接调用colorRGB()函数，将函数中3个参数写入所对应颜色的值即可。
2、Arduino是个开源的平台，从网上寻找一些别人已经写好了的库，不需要自己从头写，难度也比较大，所以我们只需调用别人写好的库，来达到我们想要的效果就可以了。这里就提供一个RGELED库。
