Arduino基础入门篇06——流动的LED灯

上一篇介绍了Arduino数字I/O引脚及相关函数，并点亮了板载LED灯。本篇将使用面包板搭建电路，多个LED灯配合显示流动效果。

1. 实验材料

• Uno R3开发板
• 配套USB数据线
• 面包板及配套连接线
• 6个LED灯
• 6个220Ω电阻

2. 实验步骤

1. 根据原理图搭建电路

   直插式LED灯有两个引脚，长引脚为正极，短引脚为负极。LED灯点亮就是电流从正极流入，从负极流出。6个LED灯的负极连接到开发板的GND引脚，正极分别连接220Ω限流电阻连接到开发板的数字I/O引脚。

   实验原理图如下图所示：

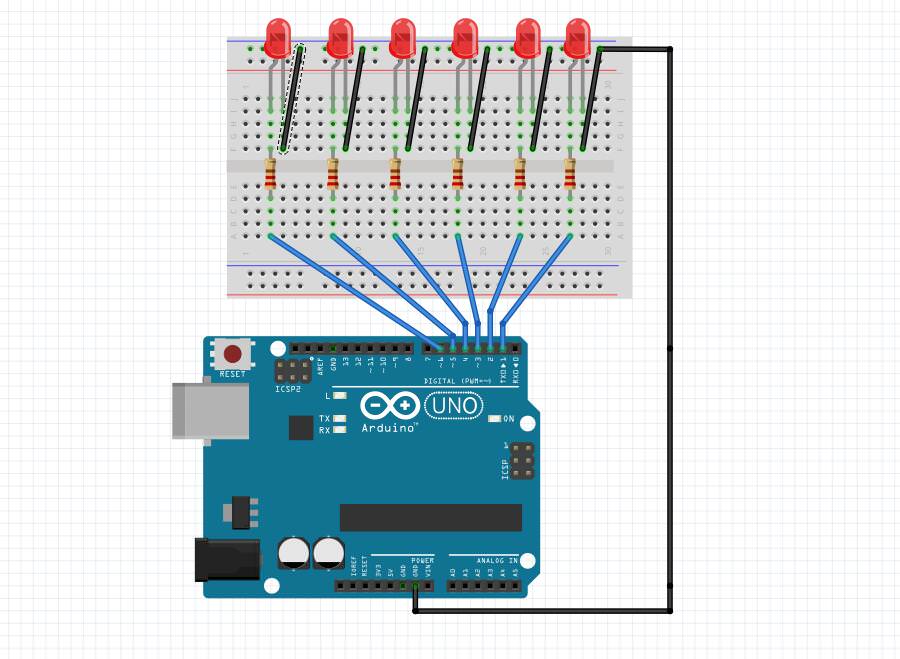

   流水灯电路连接图

   实物连接图如下图所示：

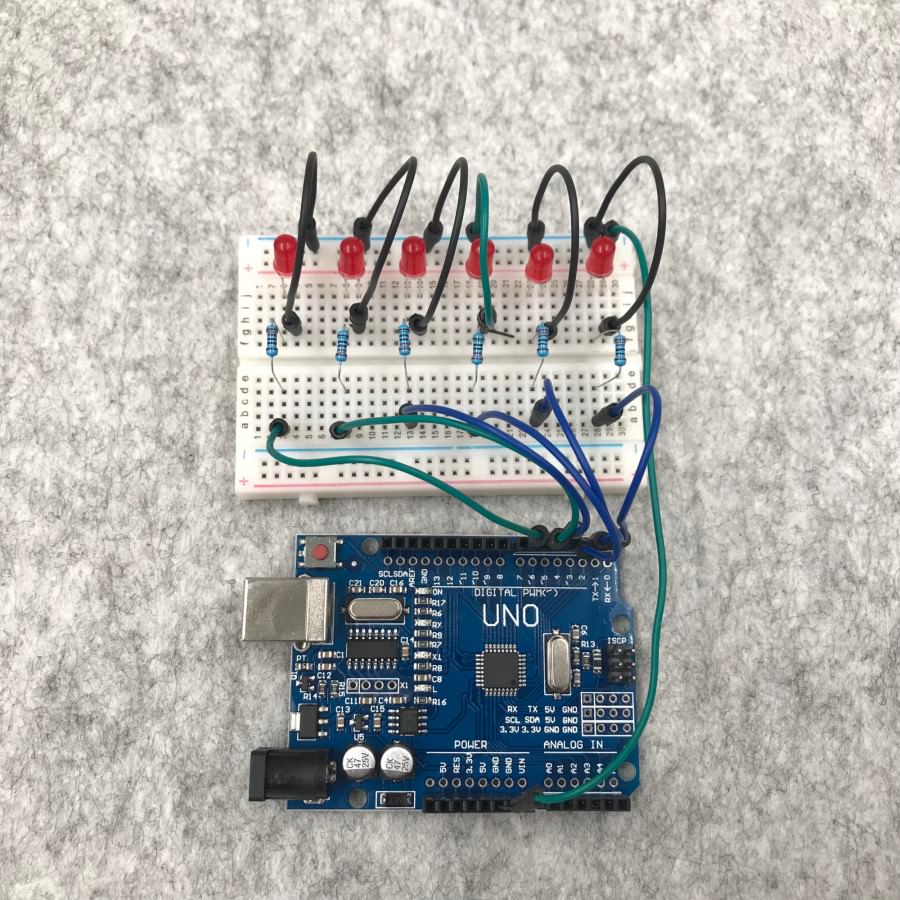

   实物连接图

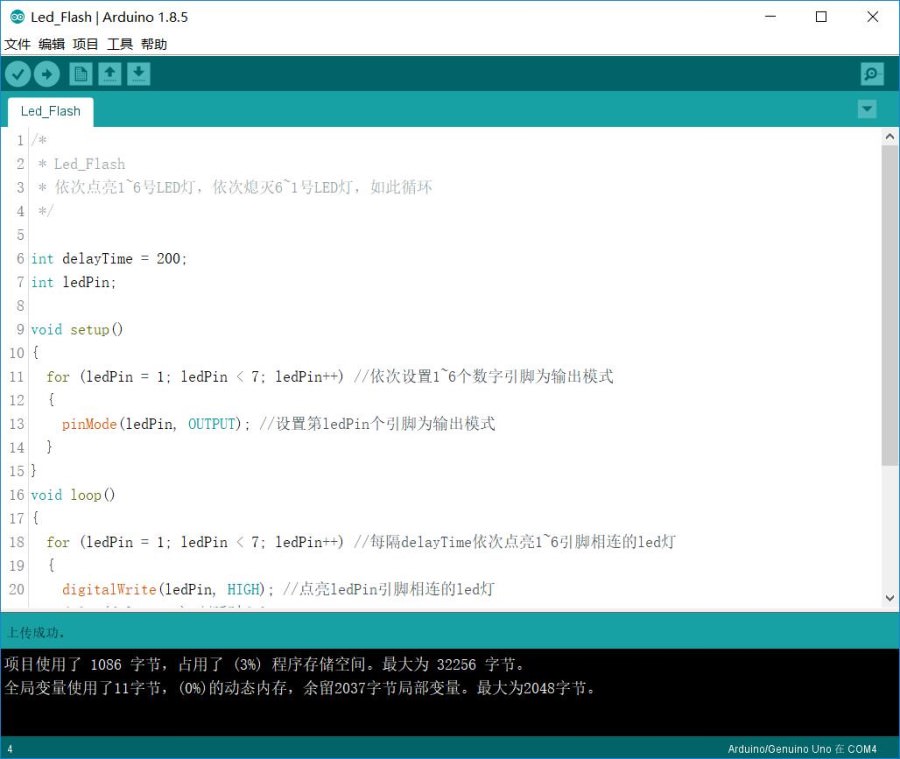

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。

    /*
     * Led_Flash
     * 依次点亮1~6号LED灯，依次熄灭6~1号LED灯，如此循环
     */

    int delayTime = 200;
    int ledPin;

    void setup()
    {
      for (ledPin = 1; ledPin < 7; ledPin++) //依次设置1~6个数字引脚为输出模式
      {
        pinMode(ledPin, OUTPUT); //设置第ledPin个引脚为输出模式
      }
    }

    void loop()
    {
      for (ledPin = 1; ledPin < 7; ledPin++) //每隔delayTime依次点亮1~6引脚相连的led灯
      {
        digitalWrite(ledPin, HIGH); //点亮ledPin引脚相连的led灯
        delay(delayTime);//延时delayTime
      }

      for (ledPin = 6; ledPin > 0; ledPin--) //每隔delayTime依次熄灭6~1引脚相连的led灯
      {
        digitalWrite(ledPin, LOW); //熄灭ledPin引脚相连的led灯
        delay(delayTime);//延时delayTime
      }
    }


3. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。


   程序下载

3. 实验现象

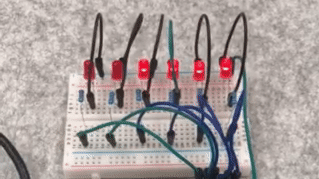

LED灯依次点亮，依次熄灭，达到流动效果。

4. 程序分析

在setup部分通过for循环将1 ~ 6号引脚设置为输出模式。在loop部分，通过两个for循环依次点亮1 ~ 6号LED灯，依次熄灭6 ~ 1号LED灯，使用的依然是digitalWrite函数。

延时时间定义为200，你可以改变它来控制流动速度。还可以通过修改程序中引脚的输出顺序来尝试更多不同的点亮LED的方式。
