IoT物联网的时代来临，人与人、人与物、物与物之间的通讯交流变得更加频繁，信息传递技术是实践物联网很重要的一环，但过去的技术功耗高、传讯距离短，让物联网应用无法突破，LoRa技术将有效的解决问题，本篇文章将教大家LoRa技术的基本应用。
工欲善其事，必先利其器，在操作开始前先准备以下设备
1.Arduino Uno 开发板 x 1
2.面包板 x 1
3.10K奥姆可变电阻 x 1
4.杜邦线公-公数条
5.GIoT GL6509 x 1
6.Raspberry Pi w/SD card x 1
7.安装Arduino IDE开发环境
Part1. 将Arduino链接G-IoT模块

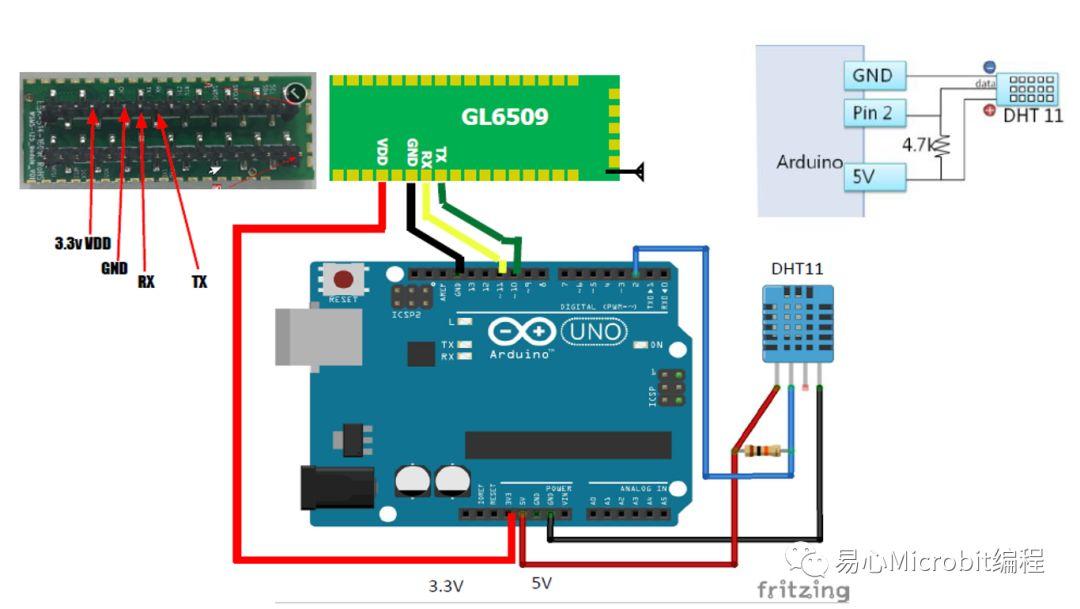

硬件线路链接图

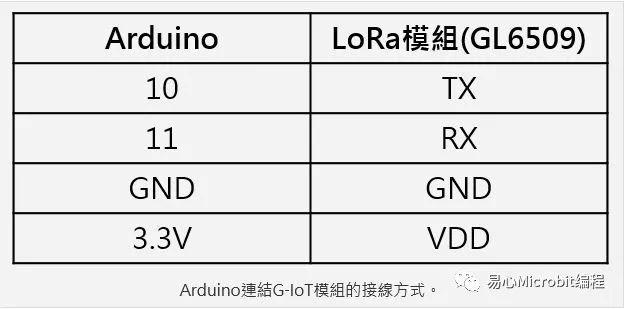

1.硬件安装：依据下表所示连接线路。
2.软件安装：下载以下开源程序链接，并以ArduinoIDE开启。
https://github.com/giot-tw/Arduino/raw/master/Lab00_software_to_native_serial/Lab00_software_to_native_serial.ino

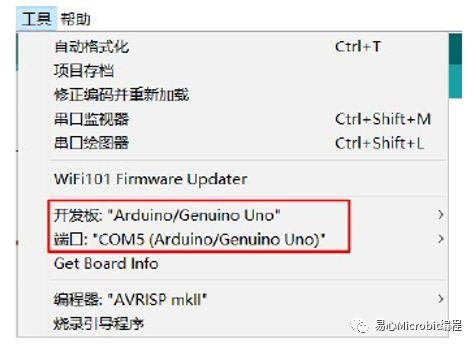

确认程序与开发板相连。

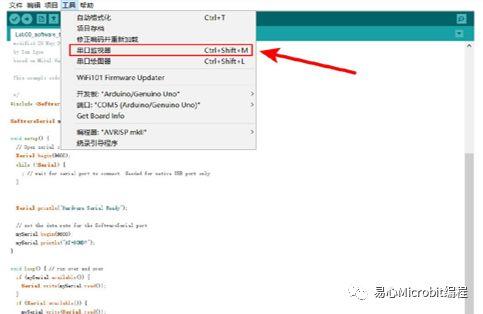

3.验证：如下图所示，点选「工具(Tools)」，开启「串口监视器(SerialMonitor )」，输入「AT」，若显示「OK」代表成功将Arduino链接G-IoT模块。

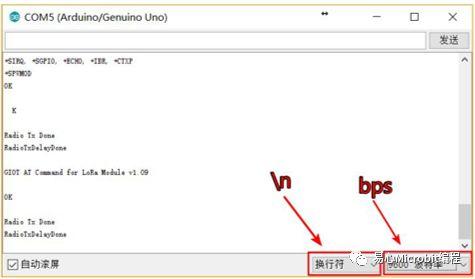

输入「AT」，若显示「OK」代表成功将Arduino链接G-IoT模块。
Part2. 设定Clould和Gateway
1.开启GIoT MQTTConsole(https://cust00-01.giotgateway.com/giot-mqtt/)
2.登入username:marty@browan.com；password:gemtek@1234
3.安装安装Python forwindows 2.7.13(https://www.python.org/downloads/)，确认 python.exe 在 %PATH% 里，加入$pipinstall paho-mqtt指令。
4.进入https://cust00-01.giotgateway.com/giot-mqtt/，将GIoT MQTT Console 模块绑定。
5.在https://github.com/giot-tw/ServerPython/blob/master/Lab01_MQTT_sub.py更改Topic、Username、passward。
6.在串口监视器(Serial Monitor)输入「AT+DTTX」，验证是否有跑出一笔刚刚发送的资料。
Part3. 运用可变电阻仿真讯号输入

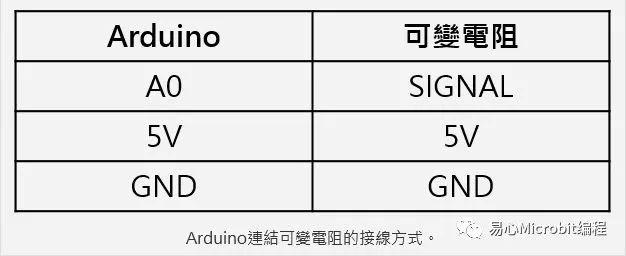

1.依下表接线方式，将可变电阻连接Arduino。

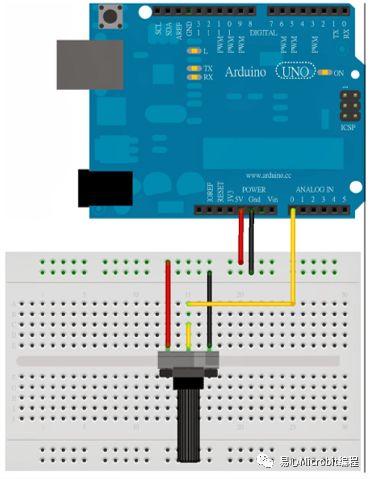

接线示意图。

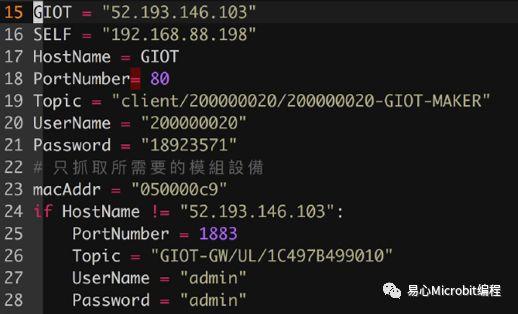

2.更改程序代码Topic，Username，Passward。
更改Topic，Username，Passward。
3.旋转可变电阻，验证数据是否正确输入传递。
小结
相信到这里大家都顺利完成测试与安装，物联网技术是未来科技发展很重要的一环，LoRa低功耗、远距离传输的特性可应用于生活中多项设施中，例如：智能农业、环境监控、空气质量侦测，想必大家都有许多创新点子，快将想法实践吧！
