Arduino LED 闪烁的三种思路

---

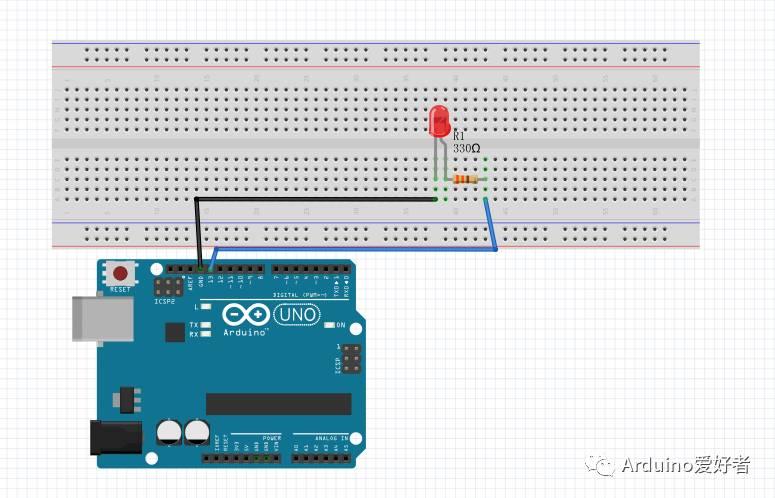

首先将电路图贴上：

第一种思路：使用delay函数

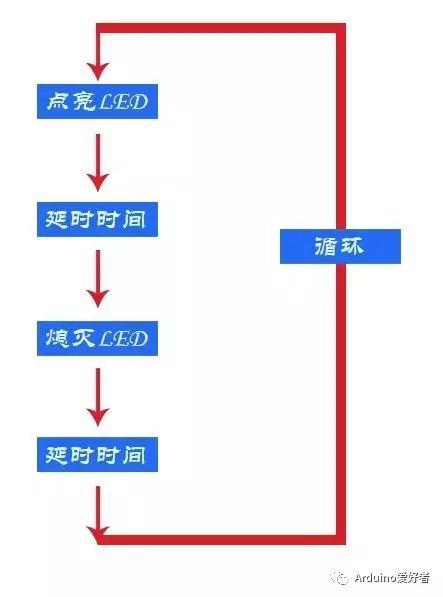

思路如下图：

官方文档中的blink例子就是使用的这种方法，代码如下：

int led = 13;                   //LED连接在13引脚



void setup() {

  pinMode(led, OUTPUT);

}



void loop() {                   // 循环

  digitalWrite(led, HIGH);      // 点亮LED

  delay(1000);                  // 延时1000ms(即1秒)

  digitalWrite(led, LOW);       // 熄灭LED

  delay(1000);                  // 延时1000ms

}





多说几句：这里的延时也就是LED保持状态（点亮或熄灭）的持续时间，如果熄灭LED之后不加延时函数的话，程序熄灭LED之后，进入下一次循环又点亮了LED（速度太快，将看不出来闪烁，结果就是LED一直保持点亮状态）



优点：简单易懂

缺点：delay函数会阻塞程序的运行，以为在延时时间内程序处于暂停状态（不会执行其下面的代码，直到延时结束）



第二种方法：使用millis时间函数实现非阻塞

代码如下：



int led = 13;

int pre_time=0;                    //初始时间

int led_state=LOW;             //led初始状态为熄灭

int hold_time=500;              //LED维持状态的时间

void setup() {

  pinMode(led, OUTPUT);

}



void loop() {

  int cur_time=millis();           //获取当前程序运行的时间

  if(cur_time-pre_time>hold_time)//如果达到了指定的时间

  {

    led_state=!led_state;        //改变LED灯的状态

    pre_time=cur_time;//将当前时间保存到初始的时间，准备进入下一轮循环

    }

    digitalWrite(led,led_state);

}



优点：非阻塞（如果程序中有其他的代码要运行将不会有延迟）





第三种方法：使用指针进行改造

思路和第一种方法一样，只是使用了指针来进行改造，并且封装在了一个函数内。

代码如下：

int led=13;

void setup(){

  pinMode(led,OUTPUT);

  }

 void BlinkLED(int pin,int *led_state)//函数封装

 {

  digitalWrite(pin,*led_state);

  delay(1000);

  *led_state=!(*led_state);//改变LED状态

  }

 void loop(){

  static int state=HIGH;//LED 的状态，只初始化一次，所以声明为静态变量

  BlinkLED(led,&state);//调用函数

  }



优点：简洁优雅

缺点：指针优点难度（不过很强大）
