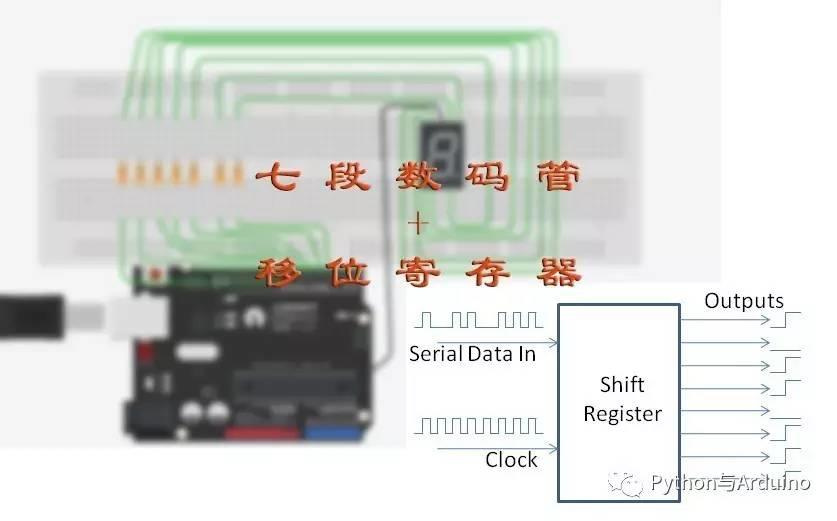

介绍移位寄存器

       由于arduino uno引脚比较少，有时候会遇到引脚不够用。我的解决方案是 用74HC595来拓展。

接线图如下：

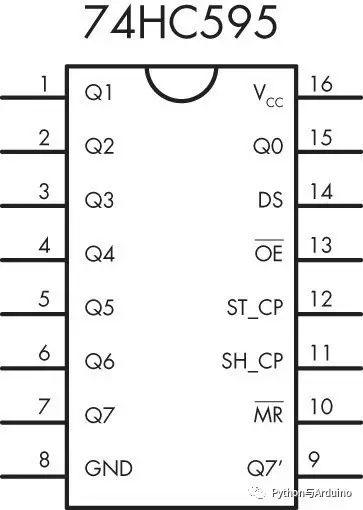

74HC595芯片针脚分布图

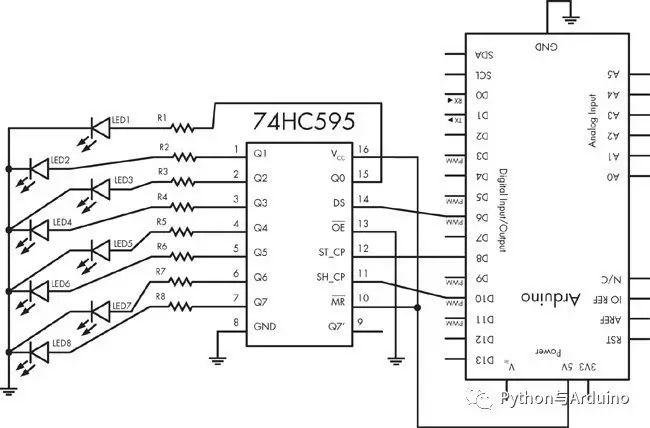

移位寄存器与Arduino连接

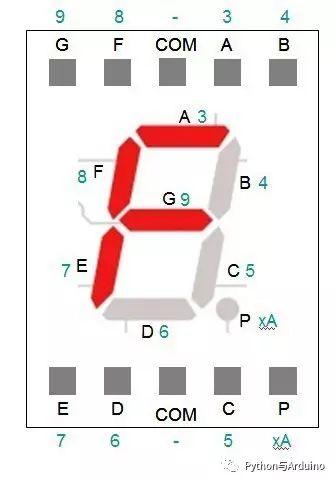

七段数码管针脚分布图

请点击此处输入图片描述

移位寄存器工作原理：

        我们发送一个byte数据（8bits）到移位寄存器，移位寄存器将根据这个byte的数据来打开或关闭8个输出（Q0-Q7）。这个byte数据的bits和移位寄存器的输出针脚是匹配的（从高到低），所以最左边的bit代表着移位寄存器上的Q7,最右边的bit代表移位寄存器上的Q0输出。

举个例子：

        如果我们发送B10000110到移位寄存器，那么它会将Q7，Q2，Q1三个输出口设置为HIGH，其他输出口设置为LOW，直到接收到下一个字节数据。

移位寄存器一共有16个引脚：

• 针脚15和1到7是8个输出针脚（Q0~Q7）

• Q7输出发送到移位寄存器的第一个bit，同理，Q0将输出最后一位bit。

• 针脚8接地

• 针脚9是数据输出针脚，用来输出数据给另外一个移位寄存器（如果存在的话），本例中只使用一个移位寄存器。

• 针脚10接5V

• 针脚11是时钟针脚

• 针脚12称为锁存状态（latch）针脚

            digitalWrite(latch, LOW); //告诉74HC595准备接收数据

             digitalWrite(latch, HIGH); //告诉74HC595返回正常状态

• 针脚13接地

• 针脚14用来接收Arduino发送的数据,使用shiftOut函数

• 针脚16接5V

将上面图片中的LED1~LED8换成7段数码管（A~G，DP）。

代码如下：

#define DATA 6//数字6号脚，连在移位寄存器的14号针脚上，通过arduino传输数据

#define LATCH 8//digital 8 to pin 12 on the 74HC595

#define CLOCK 10//digital 10 to pin 11 on the 74HC595 for clock

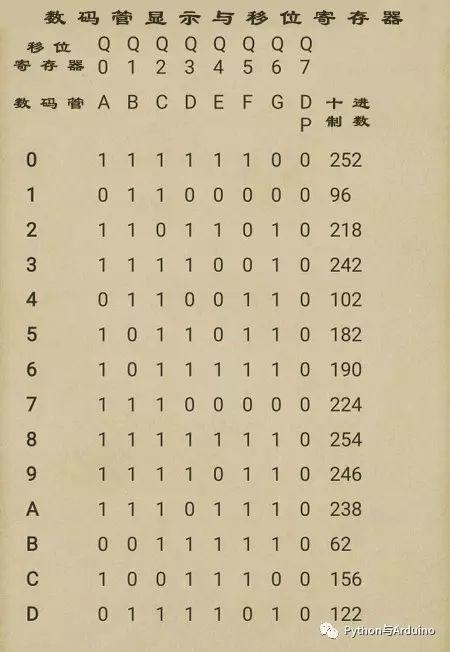

int number_LSB[]={252,96,218,242,102,182,190,224,254,246,238,62,156,122,158,142};

void setup() {

  // put your setup code here, to run once:

pinMode(LATCH,OUTPUT);

pinMode(CLOCK,OUTPUT);

pinMode(DATA,OUTPUT);

}

void loop() {

  // put your main code here, to run repeatedly:

int i;

for(i=0;i<16;i++)

{

  digitalWrite(LATCH,LOW);

  shiftOut(DATA,CLOCK,LSBFIRST,number_LSB[i]+1);//+1让小数点显示

  digitalWrite(LATCH,HIGH);

  delay(500);

  }

}

数码管将从0~9A~F循环显示

这个例子中只用到了Arduino的三个针脚！！！！
