你将学到什么？

1、 你将学到数字信号与模拟信号的区别

2、 你将学到如何使用输入针脚测量模拟信号

到目前为止，我们一直使用的是数字信号，只有两种值（HIGH和LOW）。使用digitalWrite(pin,HIGH)点亮LED，使用digitalWrite(pin,LOW)熄灭LED，使用digitalRead(pin)来测量一个数字针脚是否有电压。

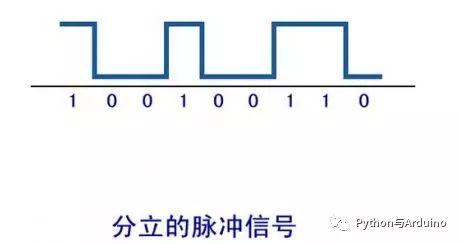

数字信号

和数字信号不同，模拟信号的值是连续变化的值。

模拟信号

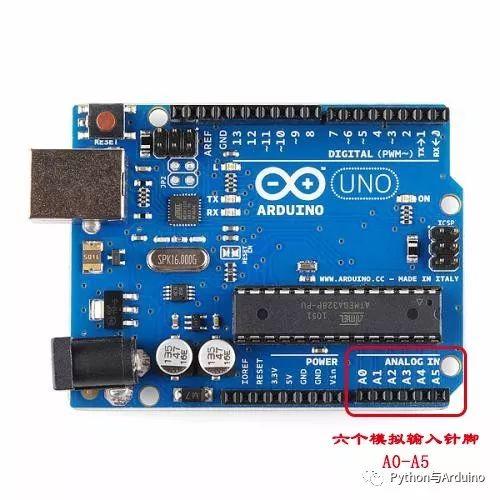

Arduino中，HIGH接近5V，LOW接近0V或者GND。我们使用arduino提供的六个模拟针脚测量模拟信号：

模拟针脚

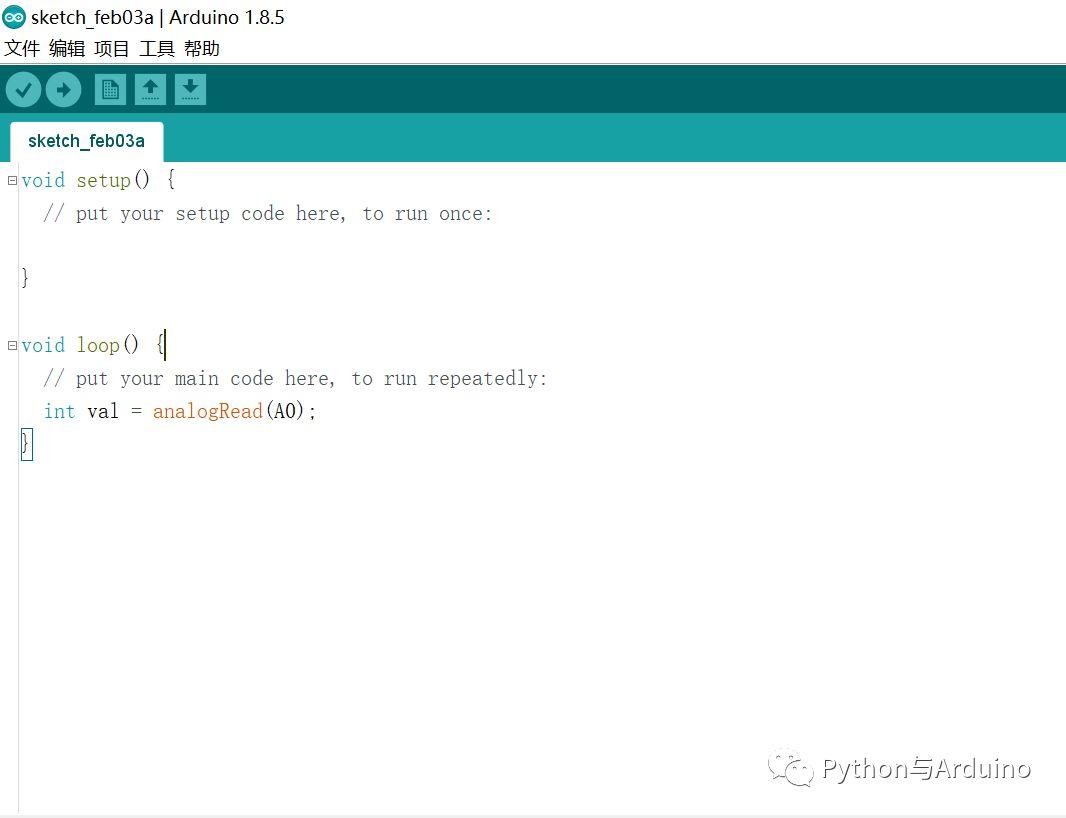

这些针脚可以安全地测量0-5V之间的电压。使用analogRead(pin)读取这些针脚，arduino返回一个0~1023之间的整数来表示0~5V之间的电压。

模拟针脚读值

项目实例

使用arduino制作一个干电池检测器：

要求：

1、使用arduino模拟口测量电池电压

2、如果测量电压>1.3V点亮绿色LED

3、如果测量电压小于1.3V点亮红色LED

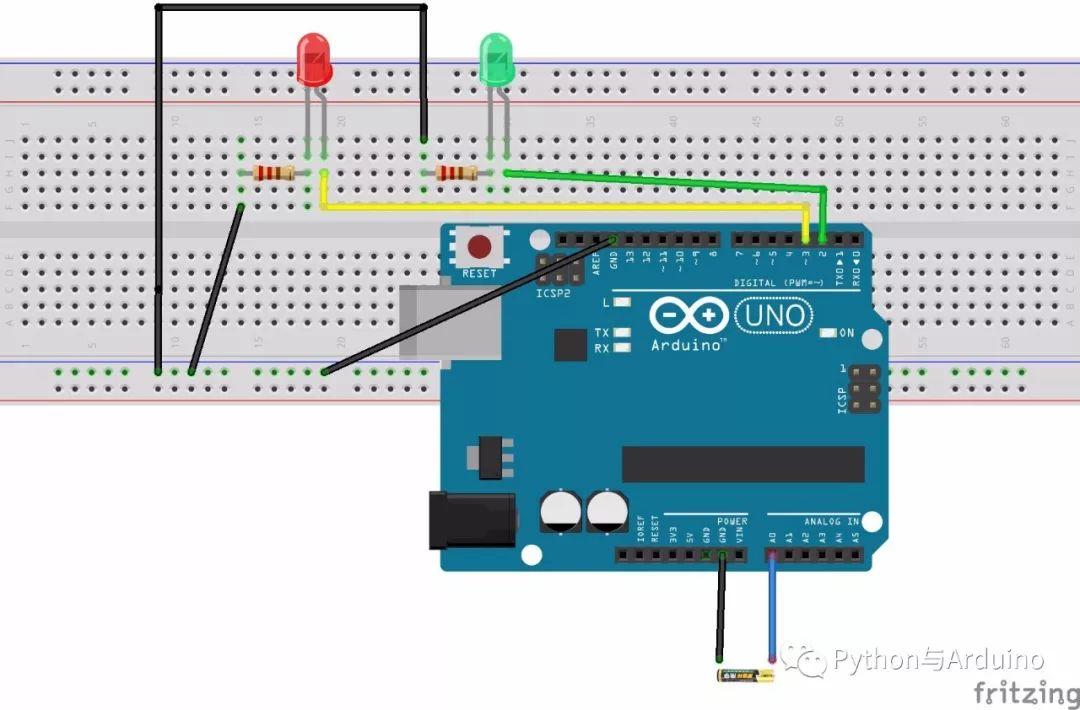

电路图

因为模拟针脚返回的值在0到1023之间（对应着0到5V），所以将5V分成1024分，得到0.0048，用从模拟口读到的值乘以0.0048便得到了电压值。

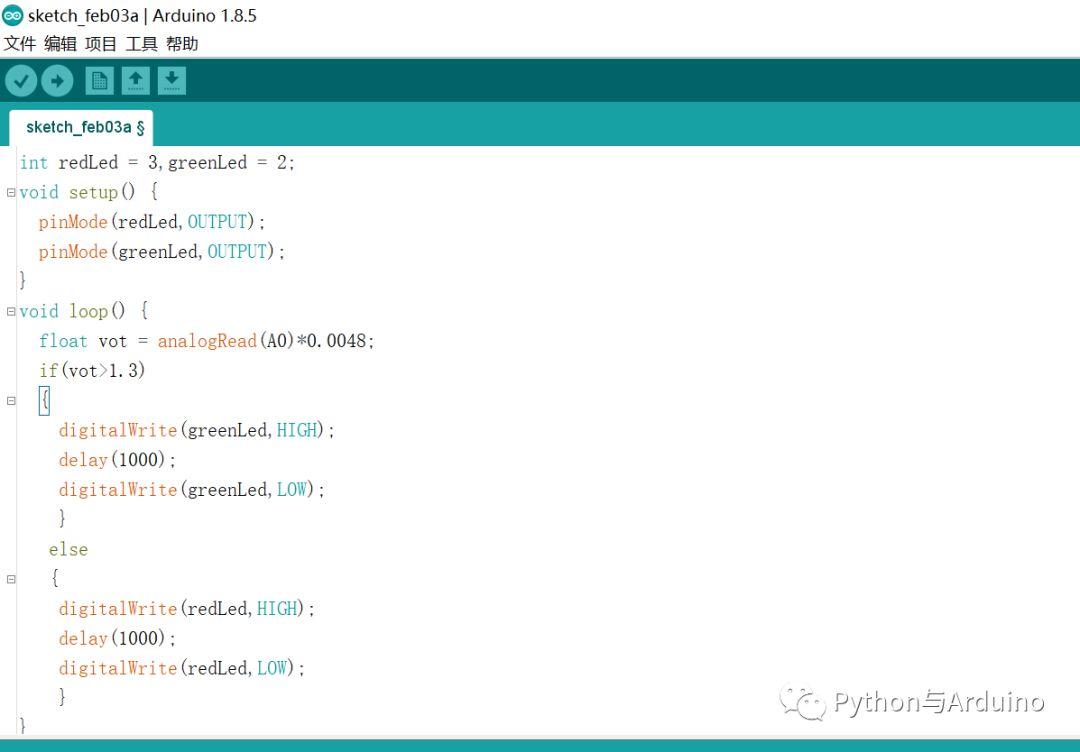

电池电压检测器
