arduino从零开始

---

你将学到什么

1、你将学到如何增加arduino uno的数字输出针脚

2、你将学到74HC595移位寄存器的使用方法

3、你将学到shiftOut函数的使用方法

        Arduino uno板子只有13个数字针脚作为输出使用，但是有的时候13个针脚是不够用的，为了增加输出，我们可以使用移位寄存器。

        一个移位寄存器有8个可以被一个字节数据控制的数字输出针脚，这里我们使用的移位寄存器为74HC595。

        74HC595移位寄存器有八个数字输出针脚（和arduino数字针脚类似），共占用arduino 三个数字针脚，所以使用一个74HC595移位寄存器实际上增加了5个数字输出针脚。

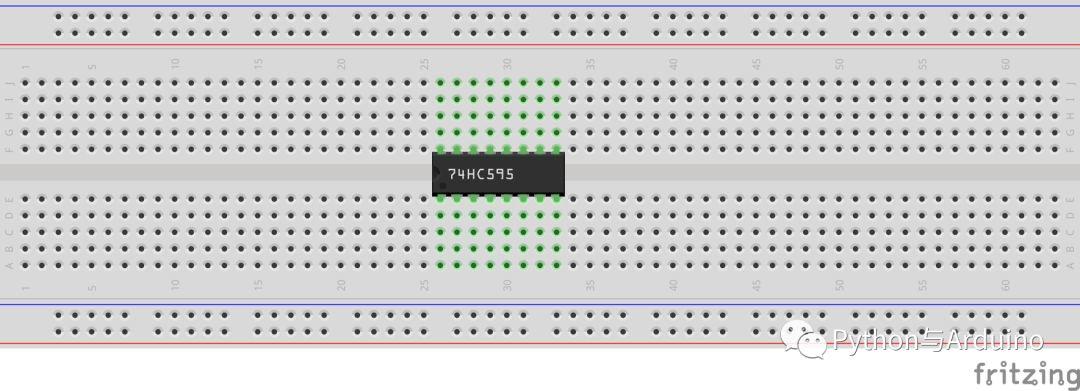

74HC595移位寄存器

移位寄存器的原理

        我们发送一个字节的数据给移位寄存器，其根据这个字节的数据（8位二进制数）来开关对应的八个数字输出针脚（0关1开）。

重点：

发送字节数据的函数是shiftOut,其有一个参数用来告诉移位寄存器从哪个方向解析这个字节的数据，共两种方向。

当参数为MSBFIRST的时候：

      字节数据最左边的比特位（MSB）对应着移位寄存器的7号数字输出针脚。

      字节数据最右边的比特位（LSB）对应着移位寄存器的0号数字输出针脚。

此时如果发送的字节数据为B11110000,则它会打开数字输出针脚7、6、5、4而关闭数字输出针脚3、2、1、0直到下一 个字节数据被接收或电源被断开。

当参数为LSBFIRST的时候：

      字节数据最左边的比特位（MSB）对应着移位寄存器的0号数字输出针脚。

      字节数据最右边的比特位（LSB）对应着移位寄存器的7号数字输出针脚。

此时如果发送的字节数据为B11110000,则它会关闭数字输出针脚7、6、5、4而打开数字输出针脚3、2、1、0直到下一个字节数据被接收或电源被断开。

Q7对应着字节数据中第一个发送过来的比特位。

        Arduino的三个数字针脚不仅仅只能添加一个移位寄存器，多个移位寄存器也是可以的，这样当需要控制多个LED的时候，使用移位寄存器便很方便。

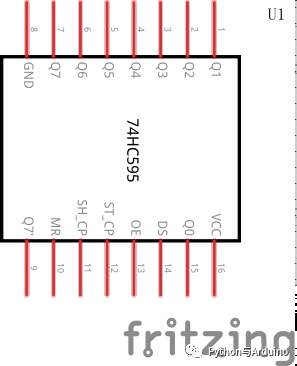

连接移位寄存器

•     我们的移位寄存器上共16个针脚，针脚15和针脚1到7对应着8个数字输出针脚（标记为Q0到Q7）。

•     针脚8连接GND

•     针脚9是”数据输出”针脚，用来发送数据到另外一个移位寄存器

•     针脚10连5V

•     针脚11和12叫clock和latch

•     针脚13连接GND

•     针脚14接收来自arduino的数据

•     针脚16连接5V

项目实战：使用移位寄存器控制8个LED灯

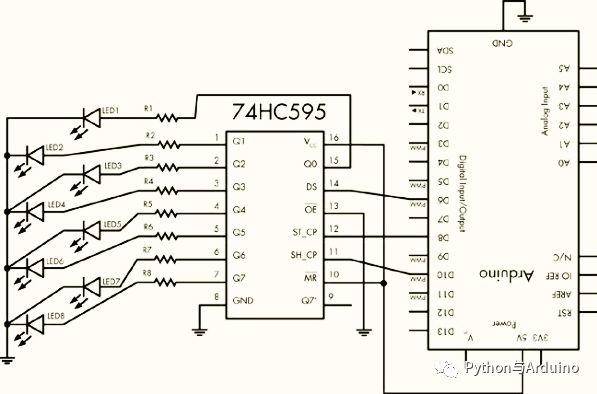

8个LED与移位寄存器接线图

（因为只有一个移位寄存器，所以针脚9没有连线）

接下来需要使用这8个LED来显示一个二进制数（一个字节数据）。

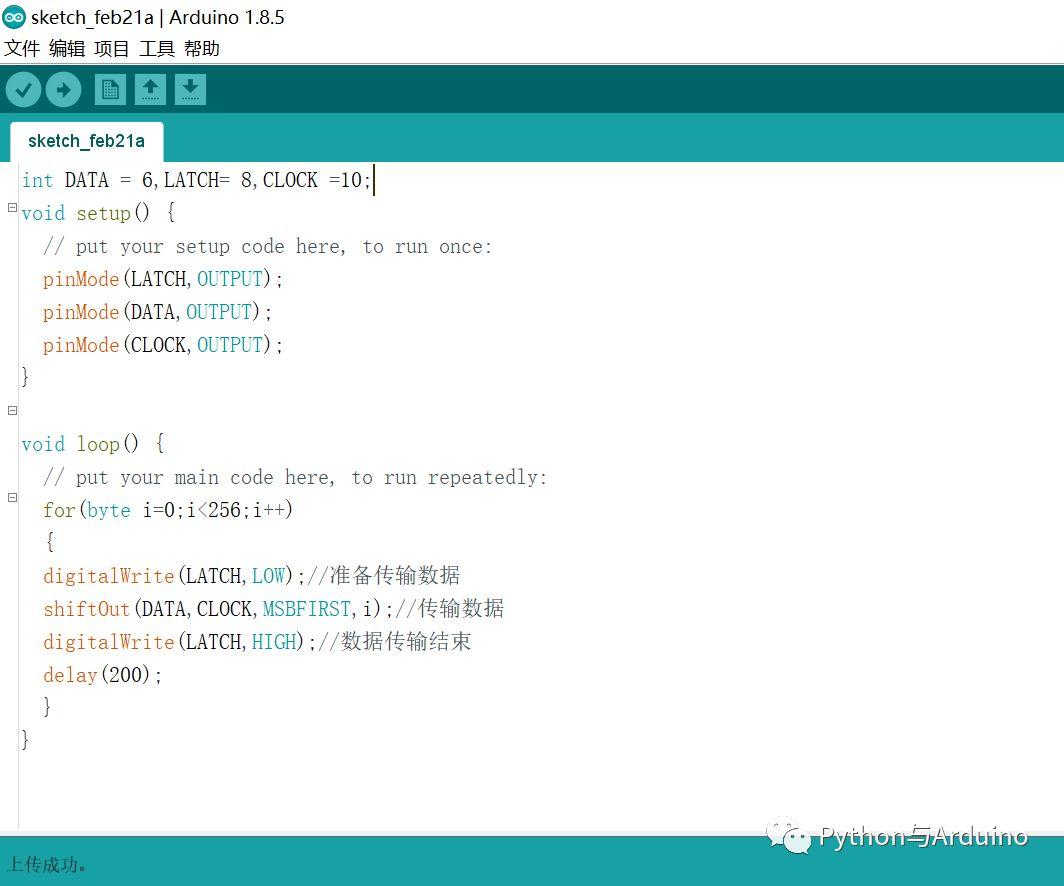

程序代码

文字代码如下：

int DATA = 6,LATCH= 8,CLOCK =10;

void setup() {

// put your setup code here, to run once:

pinMode(LATCH,OUTPUT);

pinMode(DATA,OUTPUT);

pinMode(CLOCK,OUTPUT);

}

void loop() {

// put your main code here, to run repeatedly:

for(byte i=0;i<256;i++)

{

digitalWrite(LATCH,LOW);//准备传输数据

shiftOut(DATA,CLOCK,MSBFIRST,i);//传输数据

digitalWrite(LATCH,HIGH);//数据传输结束

delay(200);

}

}
