Arduino 获得 WS1361 音量计数值

去年买了一个带有 USB 输出噪音计型号是
WS1361，我特地去查了一下，2017年2月6日买的，然后一直拖到了最近才动手编写 Arduino 的代码。也多亏找到其他人的研究资料【参考1】，所以才比较顺利的完成解码。这部分的工作就像在解密一样，在不知道答案的情况下是一头雾水，当完成之后如释重负。

同样的，USB逻辑分析在这次编写中也发挥了重要。此外，最近接触到的Windows USB分析软件对于反向工程也是很多有效果【参考2】。

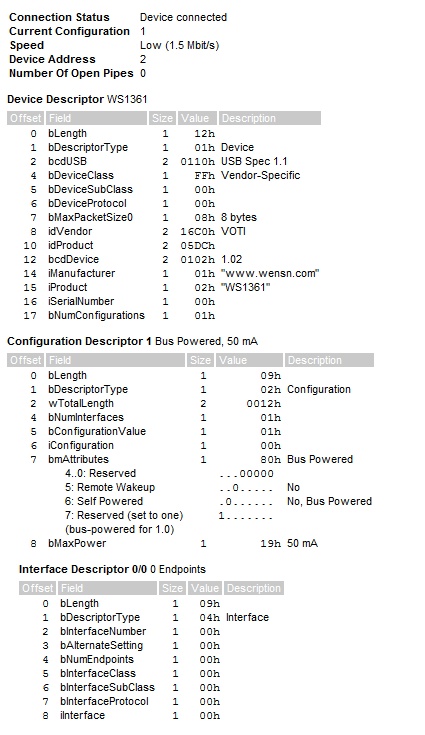

第一步还是抓取描述符



之前的键盘鼠标的描述符对于分析非常有用，但是这次描述符在分析过程中几乎可以称作毫无用处。当然，如果非要说有什么作用的话，只是让我得知他使用了自定义的协议。

第二步，使用逻辑分析仪查看抓包。这款逻辑分析仪带有USB接口，插入系统后，安装对应的驱动和应用程序可以在电脑上实时看到获得的当前音量（美中不足的是他们的软件没有数字签名，使用Windows 8/8.1/10 64位的朋友，必须禁用签名才能安装和运行起来）。

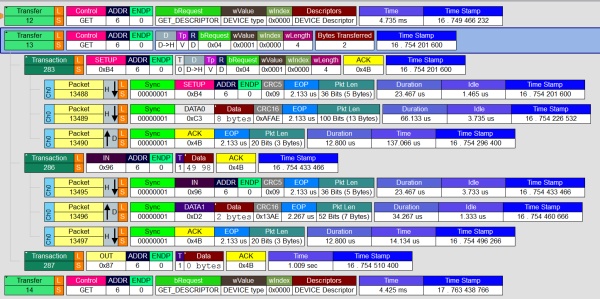

抓到的关键数据如下： Get Device Descriptor（Transfer 12） -> 获取自定义数据（Transfer 13） –> Get Device Descriptor（Transfer 14） 这样循环下去。这样的循环是他的应用程序驱动完成的。在我看来Get Device Descriptor 是毫无用处的。可能是应用程序用来确定设备是否被 remove才做的。



详细分析获取数据的过程 Transfer 13, 由 Transaction 283/286/287 三笔来组成。Transaction 283用户自定义的 Setup 过程，我们代码只需要做出和他内容相同的发出去即可。然后Transaction 286 是噪音计回复的数据包，其中有我们需要的当前音量数据。具体格式从【参考1】可以看到。

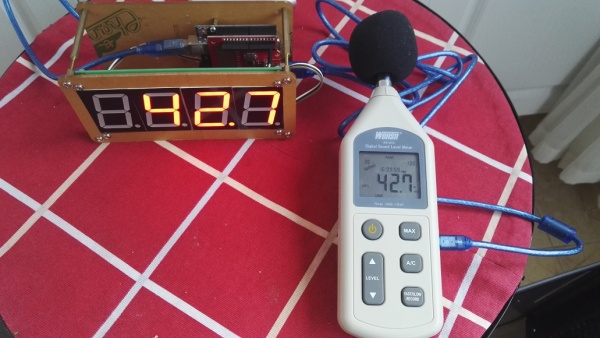

硬件方面使用的是 Arduino USB Host板+ Arduino Uno，因为是 Shield板，直接插上即可使用。为了更清楚的展示接收数据的过程，我使用了巨大的LED数码管（1.8寸），关于这个数码管的介绍可以在之前的文章中找到。



根据上述内容，编写程序如下：

#include
“Usb.h”



USB Usb;



uint16_t LastDB=0;



void digitalshow(int
value)

{

//这是数码管要求的数据头信息

Serial.write(0xff);

Serial.write(0×00);

Serial.write(0×04); //显示四位数值



//下面是四位当前值



Serial.write(0×10); //第一位黑

Serial.write((value – value /1000 * 1000) /
100);

//第三位后面有小数点,最高位为 1 表示显示小数点

Serial.write((value – value /100 * 100) /
10+ 0×80);

Serial.write(value % 10);



//最后一位是亮度

Serial.write(1);

}

void
DataParser(UsbDevice *pdev)

{

int nbytes=4;

uint8_t value[2];



Usb.ctrlReq(

pdev->address.devAddress,

0, //EndPoint

0xC0, //bmRequestType

0×04, //bRequest

0×01, //wValeLow

0×00, //wValueHigh

0×0000, //wIndex

nbytes,

nbytes,

&value[0],

NULL);

if ((value[0]+(value[1]<<8))==LastDB) {

return;

}

else

LastDB=(value[0]+(value[1]<<8));

//Serial.print(“RAW:”);

//Serial.print(value[0],HEX);

//Serial.print(” “);

//Serial.println(value[1],HEX);



//Serial.print(” DB:”);

//Serial.println((value[0] + ((value[1] &
3) * 256)) * 0.1 + 30);

digitalshow(((value[0] + ((value[1] & 3)
* 256)) * 0.1 + 30)*10);

}





void setup()

{

Serial.begin( 115200 );



Serial.println(“Start”);



if (Usb.Init() == -1)

Serial.println(“OSC did not
start.”);



delay( 200 );



}



void loop()

{

Usb.Task();



if ( Usb.getUsbTaskState() ==
USB_STATE_RUNNING )

{

Usb.ForEachUsbDevice(&DataParser);

delay(200);

}

}

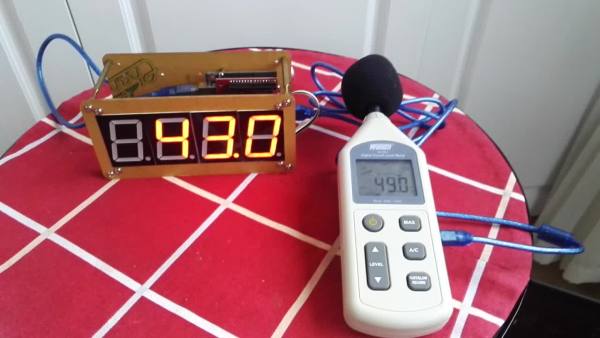

工作的视频：





https://www.zhihu.com/video/948948344039550976

参考：

1. https://www.ebswift.com/reverse-engineering-spl-usb.html
Reverse Engineering the USB Protocol on the WENSN WS1361 Sound Pressure Level
Meter

2. http://www.lab-z.com/usblyzer/介绍一个 USB
分析软件
Usblyzer
