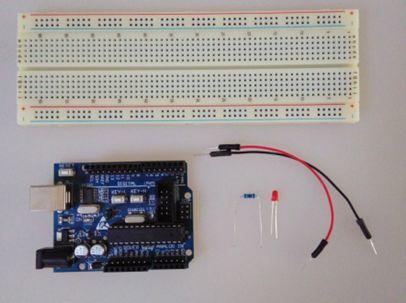

主要元件介绍

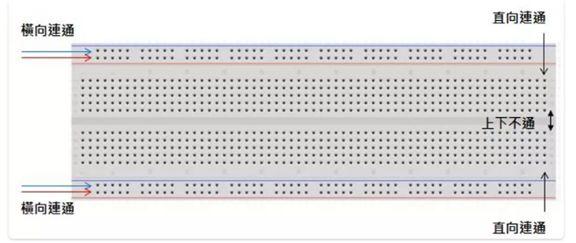

认识面包板
面包板基本上就是横向连通、直向连通、上下不通,例如:

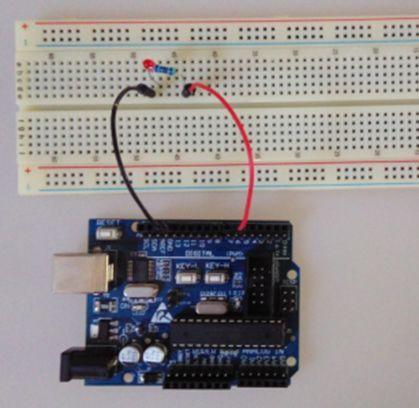

点亮LED的连接示意图
本次实验的连接方法如下图,LED两个针脚有一长一短,短的是连接GND,长的是连接正极。在LED的长引脚前,需要添加一个220Ω的限流电阻。连接数字5号接口。

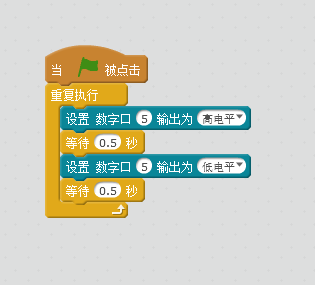

闪烁LED的程序示意图
扩展:考虑下红绿灯、汽车方向灯的做法
始发于微信公众号:
教二年级的孩子学Arduino
面包板基本上就是横向连通、直向连通、上下不通,例如:
本次实验的连接方法如下图,LED两个针脚有一长一短,短的是连接GND,长的是连接正极。在LED的长引脚前,需要添加一个220Ω的限流电阻。连接数字5号接口。
扩展:考虑下红绿灯、汽车方向灯的做法
