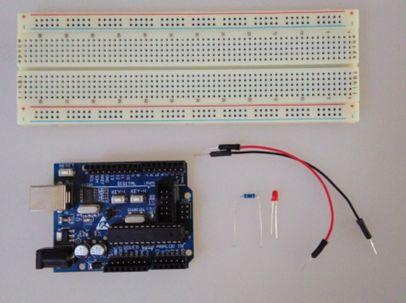

主要元件介绍
还是上一节课的那些元器件，我们换个花样玩玩
高低电平的LED灯原理图

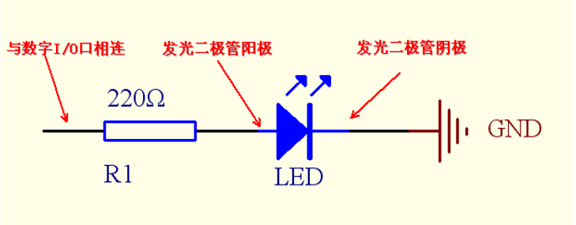

Led灯有两种连线方法：当led灯的阳极通过限流电阻于板子上的数字I/O口相连，数字口输出高电平时，led导通，发光二极管发出亮光；数字口输出低电平时，led截止，发光二极管熄灭。上一讲中就是用这种连线方法，我们使用的是引脚5作为电平输出，引脚5高电平时灯亮。具体原理如下所示：

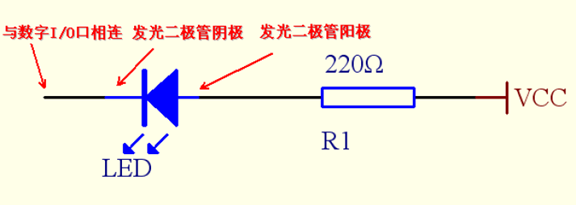

接下来，我们修改一下原理示意图，改为低电平时灯亮，当led灯的阴极于板子上的数字I/O口相连时，数字口输出高电平，led截止，发光二极管熄灭；数字口输出低电平，led灯导通，发光二极管点亮：
这次就不附上搭建图和程序代码了，自己看完去捣鼓一下吧
