Arduino光线传感器-UV Sensor(Gadgeteer Compatible)

Arduino 少儿编程 1836浏览 0评论
Arduino光线传感器

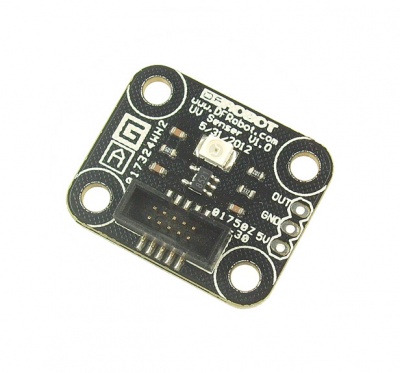

外观

Arduino光线传感器-UV Sensor(Gadgeteer Compatible)

概述

  • 紫外线传感器兼容Gadgeteer接口,检测UV波长为200-370nm,适合检测阳光中紫外线辐射强度指数,对照世界卫生组织紫外线指数分级标准。
  • 这款紫外线传感器响应极快,线性电压信号输出,直接读取OUT接口输出的一个模拟信号,根据紫外线指数图可以得到强度(UV INDEX)。

技术规格

  • 工作电压:5V
  • 输出电压:DC 0-1V(对应UV指数0-10级)
  • 测试精度:±1UV INDEX
  • 响应波长:200nm-370nm
  • 工作稳定:-20℃-85℃
  • 响应时间:小于0.5秒
  • 工作电流:典型值 0.06mA 最大值 0.1mA
  • 尺 寸:27mm*22mm

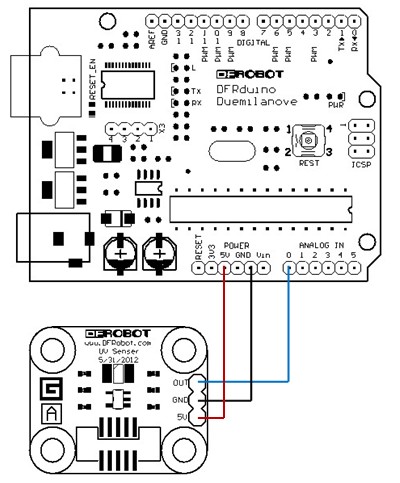

接线图

Arduino光线传感器-UV Sensor(Gadgeteer Compatible)
紫外线传感器连接示意图

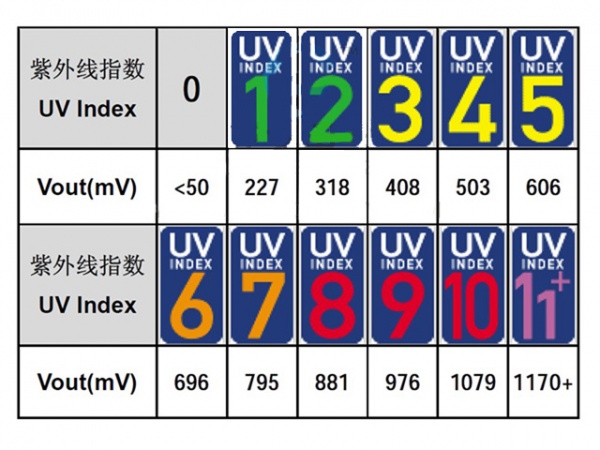

紫外线指数图

Arduino光线传感器-UV Sensor(Gadgeteer Compatible)
紫外线指数图

示例代码

/*
 Sample code for the UV sensor
 website:www.DFRobot.com

 Connection:

 VCC-5V
 GND-GND
 OUT-Analog pin 0
*/

void setup()
{
  Serial.begin(9600);// open serial port, set the baud rate to 9600 bps
}
void loop()
{
  int sensorValue;
  sensorValue = analogRead(0);//connect UV sensors to Analog 0
  Serial.println(sensorValue);//print the value to serial
  delay(200);
}

相关文档

UV Senser原理图
GUVA-S10GD数据手册

本文整理于DFRobot wiki
