Arduino模拟声音传感器 V2

Arduino 少儿编程 1915浏览 0评论
Arduino其他传感器

外观

Arduino模拟声音传感器 V2

简介

  • MIC声音传感器是一款基于麦克风为声音检测的传感器,可用来对周围环境中的声音强度进行检测,具有300倍的放大器,输出模拟信号能使用3.3V和5V为基准AD采集,可以用来实现根据声音大小进行互动的效果、制作声控机器人、声控开关、声控报警等。

产品参数

  • 工作电压:5V
  • 工作电流:<10mA
  • 最长相应时间:220ms
  • 具有输出大小调节

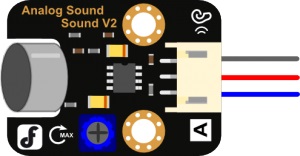

引脚说明

Arduino模拟声音传感器 V2

  • 蓝色:模拟信号输出
  • 红色:电源正
  • 灰色:电源地
  • 具有输出大小调节电位器,根据图示,Max方向输出最大,Min方向输出最小

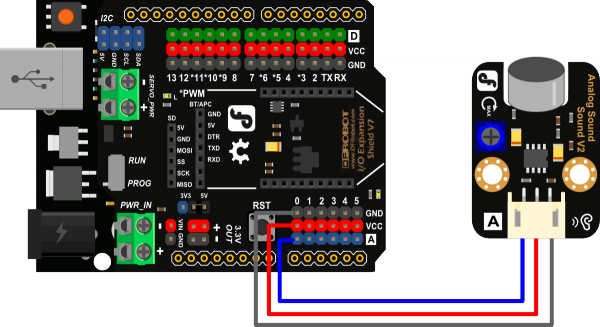

连线图
将模拟传感器连接线连接到Arduino的传感器扩展板上A0口,如下图:
Arduino模拟声音传感器 V2

样例代码

void setup()
{
   Serial.begin(9600); // 打开串口,设置波特率为9600 bps
}
void loop()
{
   int val;
   val=analogRead(0);   //传感器接于模拟口0
   Serial.println(val,DEC);//从串口发送数据并换行
   delay(100);
}

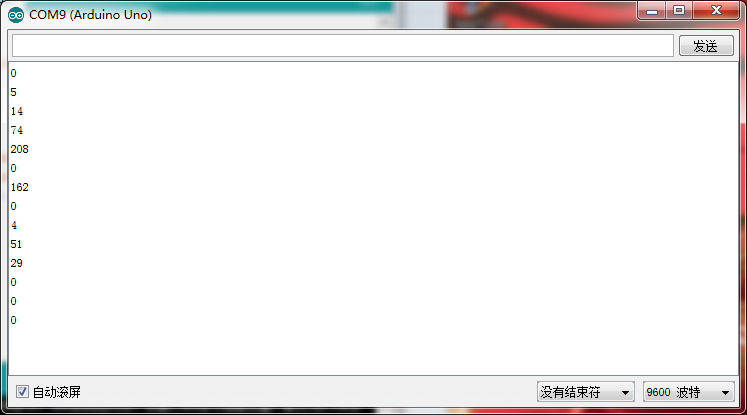

结果
打开串口监视窗,波特率选择9600,即可得到类似以下结果。
Arduino模拟声音传感器 V2

疑难解答

声音传感器灵敏度怎么样?
Arduino下载安装

本文整理于DFRobot wiki
