Arduino模拟压电陶瓷震动传感器

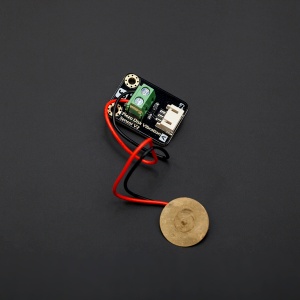

外观

简介

• 基于压电陶瓷片的模拟震动传感器，是利用压电陶瓷给电信号产生震动的反变换过程，当压电陶瓷片震动时就会产生电信号，与Arduino专用传感器扩展板结合使用，Arduino模拟口能感知微弱的震动电信号，可实现与震动有相关的互动作品，比如电子鼓互动作品。

产品参数

• 电压：无需供电
• 接口类型：模拟
• 电流：小于1mA
• 引脚定义：1–地 2–输出 3—空脚
• 重量：10g

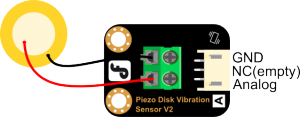

引脚图

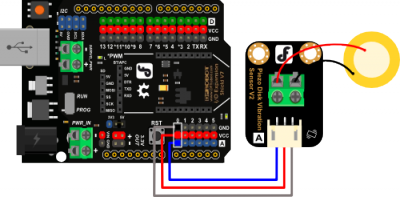

连接图

示例代码

//Arduino Sample code
void setup()
{
  Serial.begin(9600); //
}
void loop()
{
      int val;
      val=analogRead(0);//Connect the sensor to analog pin 0
      Serial.println(val,DEC);//
      delay(100);
}

• 注意:代码编译上传完之后，打开串口监视器，在串口监视器的右下角选择跟您程序中设置一致的波特率。

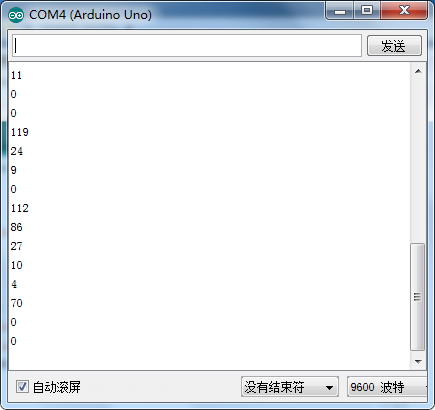

结果

不对压电陶瓷片施加压力时，输出的模拟量为0；当对压电陶瓷片施加压力，输出模拟量会发送变化，而且随着压力增大而增大。
