Arduino 60行程模拟直滑传感器

Arduino 少儿编程 1770浏览 0评论
Arduino其他传感器

友情提示:380元/半年,儿童学编程,就上码丁实验室

外观

Arduino 60行程模拟直滑传感器

概述

  • 基于直滑电位器的位置传感器,可以结合Arduino传感器扩展板,可实现与位置变化相关的互动作品。
  • 使用双联直滑电位器,具有2个输出端口,数据线随意插一边使用效果都是一样的,相当于做了一个备用。

技术规格

  • 接口类型:模拟
  • 兼容Arduino传感器扩展板
  • 电压:+5 V
  • 尺寸:86X22.5mm
  • 重量:15g

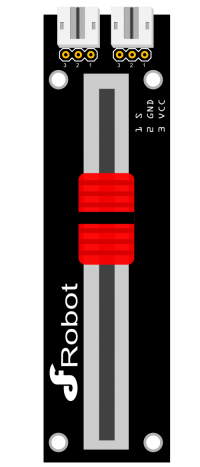

引脚定义

  • 1.输出
  • 2.电源地(GND)
  • 3.电源正(VCC)
    Arduino 60行程模拟直滑传感器

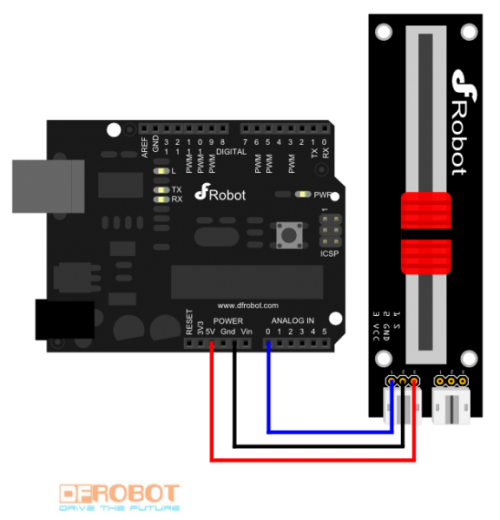

连接示意图

Arduino 60行程模拟直滑传感器
模拟传感器连接图

示例代码

// # Editor     : Lauren from DFRobot
// # Date       : 30.12.2011

// #
// # Editor     : Lauren from DFRobot
// # Date       : 17.01.2012

// # Product name: Rotation Sensor v1/v2 or Analog Slide Position Sensor
// # Product SKU : DFR0054/DFR0058/DFR0053
// # Version     : 1.0

// # Description:
// # the sample to drive some analog sensors

// # Connection:
// #        Signal output pin  -> Analog pin 0
// #


void setup()
{
  Serial.begin(9600);     //Set serial baud rate to 9600 bps
}
void loop()
{
  int val;
  val=analogRead(0);      //Read slider value from analog 0
  Serial.println(val,DEC);//Print the value to serial port
  delay(100);
}

本文整理于DFRobot wiki
