Arduino通讯模块-Bluetooh Bee V2

Arduino 少儿编程 1543浏览 0评论
Arduino通信模块

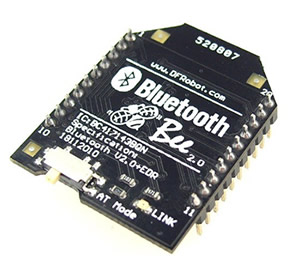

外 观

Arduino通讯模块-Bluetooh Bee V2

概 述

  • 如今大多高端电子设备都配备蓝牙技术,如笔记本电脑、手机、PDA等等,蓝牙技术结束了“线缆噩梦”进入了全新的无线时代。
  • Bluetooth Bee V2蓝牙无线数传模块采用XBEE造型设计,体积尺寸紧凑,兼容XBEE的扩展底座,适用于各种3.3V的单片机系统,模块可以使用AT指令设置波特率和主从机模式。
  • 板载LINK指示灯,可以了解模块的配对情况,配对成功后LINK灯常亮;自带高效板载天线,天线外露使信号质量更好发射距离更远,透明串口,可与各种蓝牙适配器、蓝牙手机配对使用。
  • 人性化的设计为二次开发提供便利。 Bluetooth Bee V2蓝牙无线模块可以使用XBEE适配器修改波特率和主从机模式。
  • 可以使用XBEE底座插接到Arduino控制器上,从而实现蓝牙无线控制。

性能描述

  • 蓝牙芯片:CSR BC417143
  • 蓝牙协议:Bluetooth Specification v2.0+EDR
  • USB协议:USB v1.1/2.0
  • 工作频率:2.4~2.48GHz unlicensed ISM band
  • 调制方式:GFSK(Gaussian Frequency Shift Keying)
  • 发射功率:≤4dBm, Class 2
  • 传输距离:20~30m in free space
  • 灵敏度:≤-84dBm at 0.1% BER
  • 传输速率:Asynchronous: 2.1Mbps(Max) / 160 kbps;Synchronous: 1Mbps/1Mbps
  • 安全特性:Authentication and encryption
  • 支持profiles:Bluetooth serial port
  • 串口默认设置:1200~115200/N/ 8/1,默认波特率:9600/N/ 8/1,从机模式
  • 输入电压:+3.3V DC/50mA
  • 工作温度:–20°C~+55°C
  • 模块尺寸:32×24×9mm

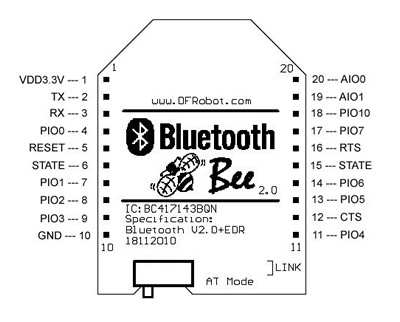

模块引脚定义

Arduino通讯模块-Bluetooh Bee V2

应用实例

  • 以下有两个应用,第一个是PC与蓝牙模块,第二个是两个蓝牙模块之间通信,以及第三个,大家期待的蓝牙和手机的通信也可以实现啦!在使用以下应用之前都需对蓝牙模块进行配置,比如主从设置、配对码、波特率等。
  • 可以先选择一个你要实现的应用,按你应用的需求再来配置蓝牙模块,可能更加有效。
  • 那就先选择一个应用,开始做吧!

一、蓝牙模块设置

STEP 1:所需硬件

  • 1x Bluetooh Bee V2蓝牙串口模块
  • 1x XBee USB Adapter 适配器
  • 1x Mini USB电缆

STEP 2: 切换到AT模式

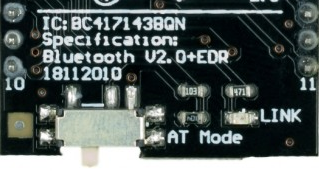

  • 如下图所示,模块有一个拨码开关是用来切换AT命令模式与运行模块的。我们这里是来配置模块,所以切换到AT mode那端。
    Arduino通讯模块-Bluetooh Bee V2

STEP 3: 连接到XBee适配器

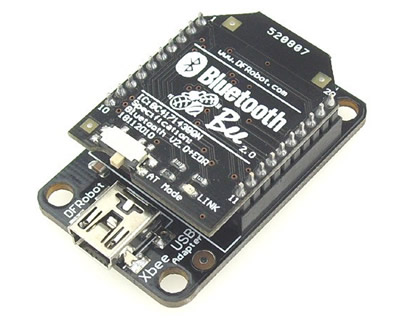

1、设置Bluetooth Bee V2蓝牙模块需要借助xbee适配器,如下图所示,将蓝牙模块插到xbee适配器上,再通过USB线连接到电脑上。
Arduino通讯模块-Bluetooh Bee V2

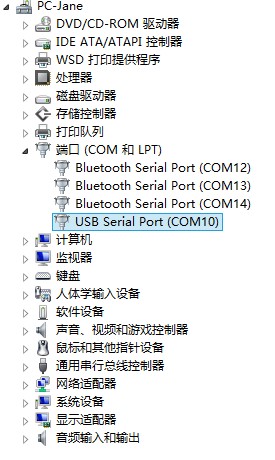

2、当然,XBee适配器需要安装驱动,才可以使用,安装成功后,在设备管理器中显示为一个串口,下图设备管理器中USB Serial Port(COM10)。这个COM口用来配置蓝牙模块的。
驱动下载点击
Arduino通讯模块-Bluetooh Bee V2

注意:STEP2、STEP3两步不能颠倒。

STEP4: 通过串口指令来配置蓝牙模块

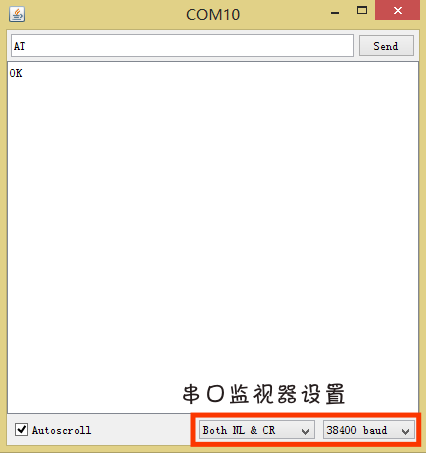

1、在这个部分,我们需要用串口监视器来完成配置。有好多串口调试软件都可以完成,当然也可以用Arduino IDE的自带的串口监视器。在这里,我们就选用Arduino IDE自带的串口监视器来完成wifi配置。打开IDE,查看是否显示串口,我们这里选择COM10,打开串口监视器界面,设置波特率38400,选择“换行和回车模式”(Both NL&CR)。

注意:在AT模式中波特率默认为38400,和通讯时设置的波特率无关。

Arduino通讯模块-Bluetooh Bee V2

2、设置完成后,在串口中输入“at”(不区分大小写),测试蓝牙模块与USB串口是否建立连接,如果连接成功,会显示“[OK]”。按同样的方法在串口输入相关的AT指令就能就行配置了。当AT指令设置完毕后,将开关另一端退出AT命令模式,重新上电后设置才生效。

以下是AT指令集的说明:
1、测试指令:

指令 响应 参数
AT OK

2.模块重启指令:

指令 响应 参数
AT+RESET OK

3.设置和查询模块连接模式:
当模块无法被适配器、主机搜索到或无法连接时,需配置该参数,配置为AT+CMODE=1。

指令 响应 参数
AT+CMODE=< Param > OK Param:参数取值如下:

0 —— 指定蓝牙地址连接模式
(指定蓝牙地址由绑定指令设置)

1 —— 任意蓝牙地址连接模式
(不受绑定指令设置地址的约束)

默认连接模式:0

AT+CMODE? +CMODE: < Param > OK

4.设置和查询模块角色:
模块角色说明:
1.从角色(Slave) ——被动连接,可以和任意蓝牙适配器配对使用;
2.主角色(Master)——查询周围从设备,并主动发起连接,从而建立主、从蓝牙设备间的透明数据传输通道。
3.回环角色(Slave-Loop)——被动连接,接收远程蓝牙主设备数据并将数据原样返回给远程蓝牙主设备;

注意:在后面会介绍到的如果是两块蓝牙模块进行配对的话,需要将其中一个设置为主,而另一个设置为从。
指令 响应 参数
AT+ROLE=< Param > OK Param:参数取值如下:

0 —— 从角色(Slave)
1 —— 主角色(Master)
2 —— 回环角色(Slave-Loop)
默认值:0

AT+ROLE? +ROLE: < Param > OK

5.设置和查询配对码:

指令 响应 参数
AT+PSWD=< Param > OK Param:配对码

默认值:1234

AT+PSWD? +PSWD: < Param > OK

6.设置和查询串口参数

指令 响应 参数(默认设置:9600,0,0)
AT+UART=<Param1>,<Param2>,<Param3> OK Param1:波特率(bits/s):

取值如下:
4800
9600
19200
38400
57600
115200
230400
460800
921600
1382400

Param2:停止位:

0 —— 1位
1 —— 2位

Param3:校验位:

0 —— None
1 —— odd
2 —— Even

AT+UART? +UART: <Param1>,<Param2>,<Param3> OK

更多指令可以查看数据手册

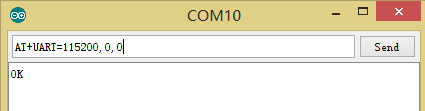

举例:

  • 设置串口波特率:115200,1位停止位,无校验
    串口输入 –> AT+UART=115200,0,0
    串口返回 –> OK

Arduino通讯模块-Bluetooh Bee V2

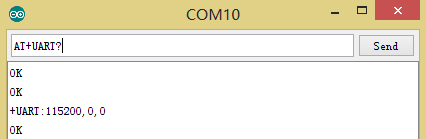

  • 波特率查询
    串口输入 –> AT+UART?
    串口返回 –> +UART:115200,0,0 OK

Arduino通讯模块-Bluetooh Bee V2

STEP5: 切换到运行模式
当我们完成设置后,不要忘记切换到运行模式下噢,也就是没有标有字符的一端。

二、PC与蓝牙模块通信

STEP 1:所需硬件

  • 1x 蓝牙适配器
  • 1x DFRduino UNO R3
  • 1x IO 传感器扩展板 V7
  • 1x Bluetooh Bee V2蓝牙串口模块
  • 1x USB电缆
  • 1x XBee USB Adapter 适配器
  • 1x Mini USB电缆

STEP2:按需求配置蓝牙模块

  • 设置模块角色:在和PC连接时,最重要的一个配置就是将蓝牙模块设置为从角色。
  • 设置串口参数:建议设置为115200,便于我们后面的调试。
  • 设置模块连接模式:如果当模块无法被适配器、主机搜索到或无法连接时,需配置该参数,配置为AT+CMODE=1。
    其他可以使用默认设置。具体如何设置,可以参看上面的蓝牙模块设置部分。

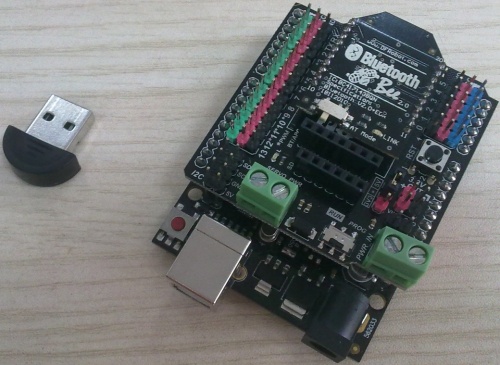

STEP3:硬件连接

  • 把蓝牙模块插到I/O传感器扩展板上,再连接到UNO上。
  • UNO连接到电脑上。
  • 将蓝牙适配器插到你的电脑USB口。

Arduino通讯模块-Bluetooh Bee V2

STEP4: 通过蓝牙软件建立连接

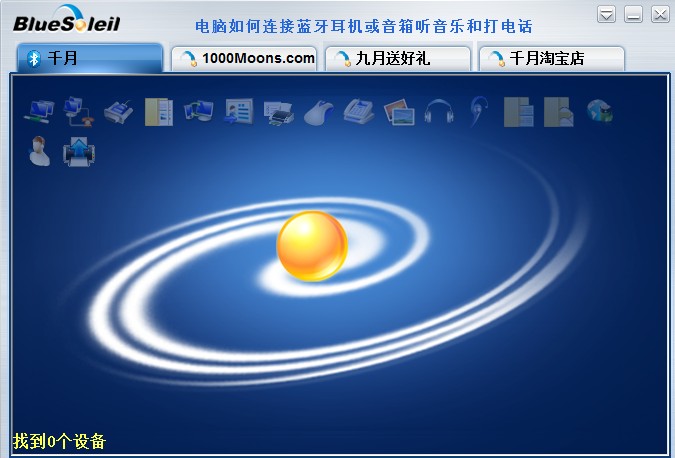

1、使用蓝牙适配器时,需要安装一个IVT BlueSolied,安装后,打开IVT BlueSoleil,插上蓝牙适配器,会看到下面这个界面,同时,设备管理器会显示2个COM口出来,但这不是我们需要的端口。
Arduino通讯模块-Bluetooh Bee V2

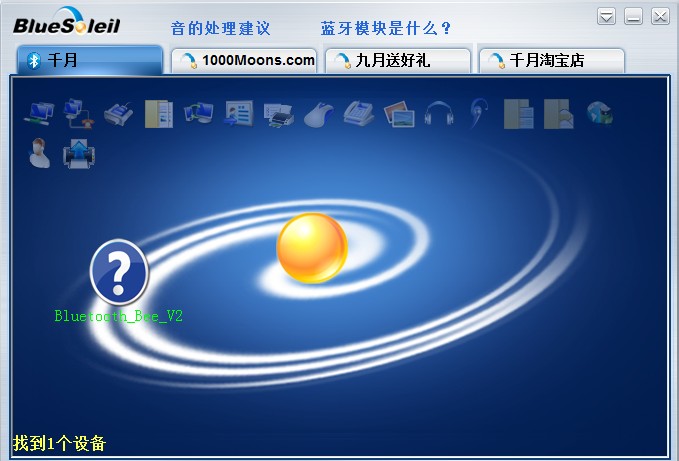

2、右击黄色的球体→搜索设备,黄色的球体就是蓝牙适配器,如果能成功搜索到的话, 会出现一个带问号的蓝色球体,这个就是我们的Bluetooth Bee V2蓝牙模块了。如下图所示。
Arduino通讯模块-Bluetooh Bee V2

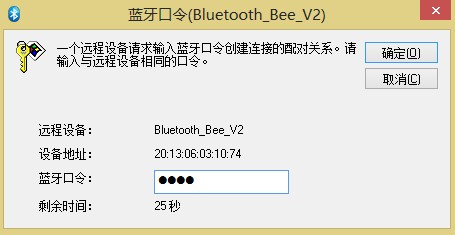

3、右击蓝色问号球体→配对,输入配对码1234。
Arduino通讯模块-Bluetooh Bee V2

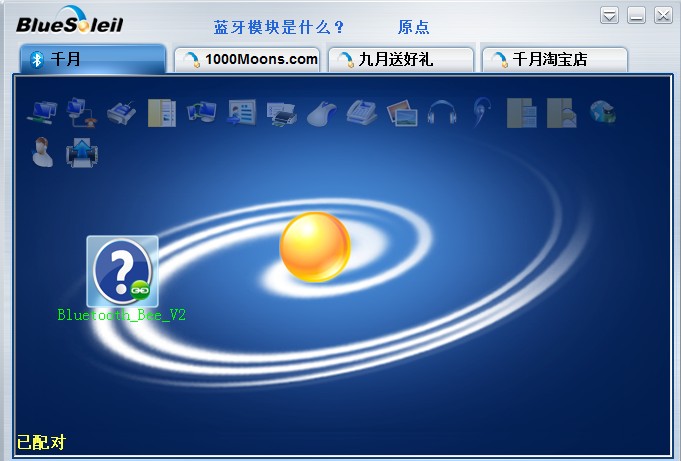

4、配对成功的话,蓝色问号球体上会出现一个绿色的连环扣锁图标。如下图所示。
Arduino通讯模块-Bluetooh Bee V2

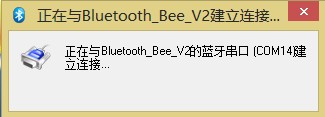

5、右击蓝色问号球体→搜索服务,此时,再右击蓝色问号球体→连接蓝牙串口,这时,会出现下面这个对话框,然后自动完成连接。与此同时,会产生一个新的串口号,这个串口号正是我们需要的。也就是我们这里显示的串口14。
Arduino通讯模块-Bluetooh Bee V2

6、连接成功后,问号蓝色球体会变为绿色,蓝牙模块上的指示灯变为长亮,并有虚线箭头线表示正在传输数据。如下图所示。
Arduino通讯模块-Bluetooh Bee V2
恭喜你,你的蓝牙模块已经和PC建立连接了!

STEP5: 给UNO烧录一段测试代码,并查看收发数据

注意:
给UNO烧录程序时,选择的是UNO的串口号,而不是蓝牙的串口号。程序中的波特率设置与你蓝牙模块的波特率的设置保持一致。
我们这里使用的是新版的I/O扩展板,下载程序时,需将板子拨到Prog端,下载完后,再拨回Run端。
如果你使用的是旧版本的扩展板,记得下载程序时,请先拔下Bluetooth Bee V2蓝牙模块,下载完成后,再插回。
如果在下载程序的过程中,使连接断开了,记得重新建立连接,直接操作蓝牙建立连接第四步(右击蓝色问号球体→连接蓝牙串口)即可。

1、UNO–>发送端,PC–>接收端,烧录以下代码

 void setup()
  {
    Serial.begin(115200);             //初始化串口并设置波特率为115200
  }
  void loop()
  {
    Serial.print("Hello!");           //串口向外发送字符串
     Serial.println(" DFRobot");      //串口向外发送字符串 ,并带回车
    delay(1000);                  //延时
  }

烧录完成后,从串口助手观察结果,如果你有串口助手最好,如果没有的话先下载一个CoolTerm,注意选择电脑系统相符的安装包。

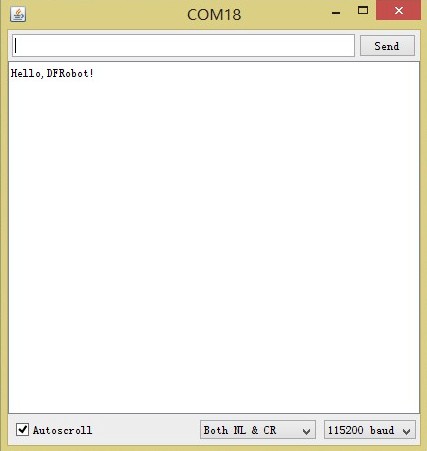

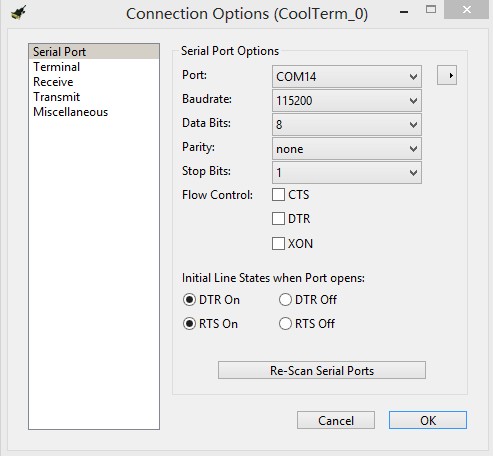

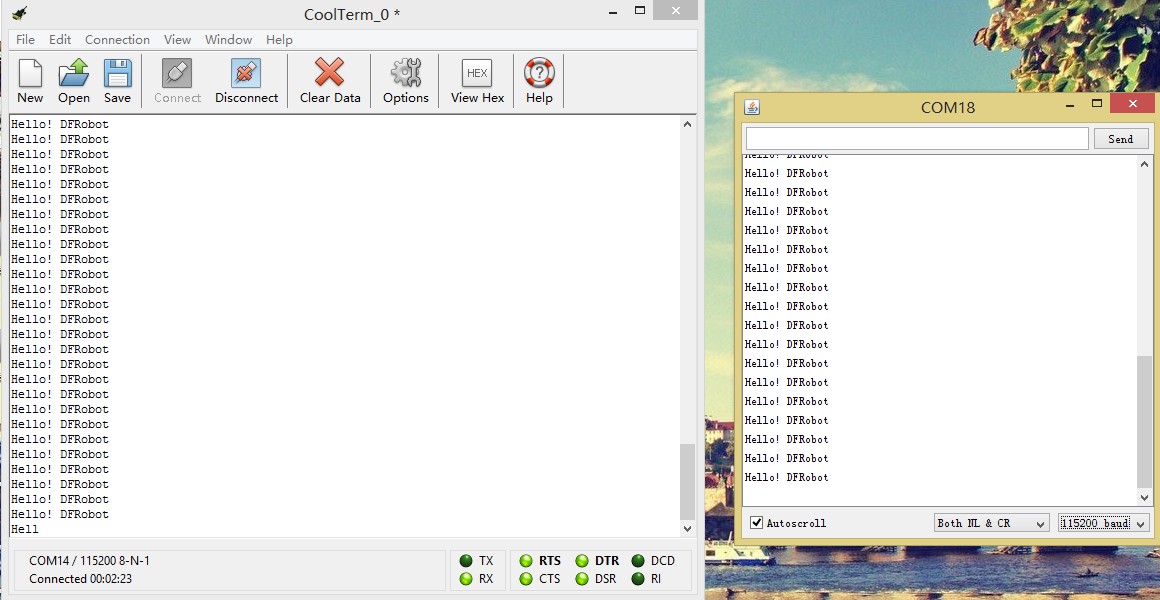

下载完成后,打开CoolTerm,点击Options,选择蓝牙的的串口号14(Port)(就是前面说的,建立连接的串口号),及相应波特率115200(Baudrate)。 完成设置,点击OK,回到主界面点击Connect,就会看到下面接收到的结果。我们对照一下UNO的串口发出的数据一起看一下。

Arduino通讯模块-Bluetooh Bee V2

Arduino通讯模块-Bluetooh Bee V2

2、UNO–>接收端,PC–>发送端,烧录以下代码

void setup(){
  Serial.begin(115200);   //初始化串口并设置波特率为115200
}

void loop(){
  char val;
  val = Serial.read();     //读串口
  if(val!=-1){
  Serial.print(val);  //将收到是数据再通过串口发送出去
  }
}

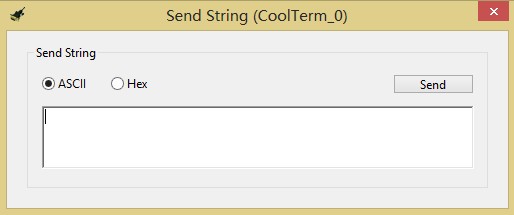

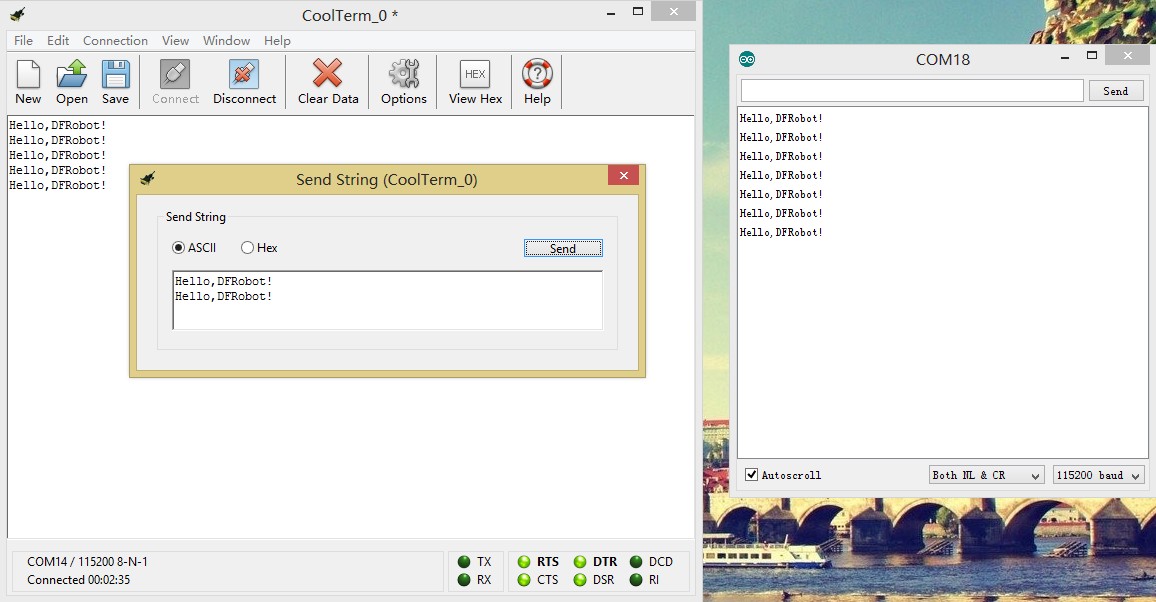

烧录完成后,从串口助手观察结果,按上述方法打开串口助手,设置好串口号和波特率,回到主界面点击Connect。之后,在下拉菜单中选择Connection–Send String,会跳出下面这个对话框。

Arduino通讯模块-Bluetooh Bee V2

在该对话框输入你要发送的字符,我们就能从另一个串口,也就是UNO的串口中读出,下图所示。

Arduino通讯模块-Bluetooh Bee V2

三、两块蓝牙模块之间通信

STEP 1: 所需硬件

  • 2x DFRduino UNO R3
  • 2x IO 传感器扩展板 V7
  • 2x Bluetooh Bee V2蓝牙串口模块
  • 2x USB电缆
  • 1x XBee USB Adapter 适配器
  • 1x Mini USB电缆

STEP2:按需求配置蓝牙模块

  • 设置模块角色:在两块蓝牙模块建立连接时,最重要的一个配置就是必须有蓝牙模块是主角色,另一个蓝牙模块设置为从角色。
  • 设置串口参数:建议两块模块波特率统一设置为115200,便于我们后面的调试。
  • 设置模块连接模式:如果当模块无法被适配器、主机搜索到或无法连接时,需配置该参数,配置为AT+CMODE=1。
  • 其他可以使用默认设置。具体如何设置,可以参看上面的蓝牙模块设置部分。主从配对不需要驱动程序,两个模块上电就能传输。两块蓝牙模块上的指示灯长亮表示配对成功。此时串口功能已经启动。一主一从成对正常使用时灯不会灭。如主机和从机距离太远而断线,则主机和从机的灯一直闪,如果它们距离再靠近,则又会找在一起而自动连上。主机会记忆它配好的从机,一上电给主机就会找它记忆的从机地址。

STEP3: 硬件连接

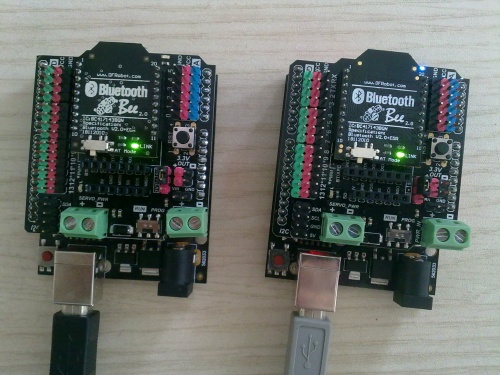

  • 将两块蓝牙模块分别插到I/O扩展板上,再接到UNO上。如下图所示。
  • 两块UNO通过USB连接电脑。

Arduino通讯模块-Bluetooh Bee V2

STEP4: 给UNO烧录代码

  • 烧录代码时,不要忘记拨到Prog一端,烧录完成后,再拨回Run。下载时,不需要按照上面配对时的主从顺序来下载程序,任何一个蓝牙模块都能作为发送端或者接受端。

发送端代码:

void setup(){
  Serial.begin(115200);    //初始化串口并设置波特率为115200
}

void loop(){
  Serial.print("Hello!");
  Serial.println("DFRobot");
  delay(500);
}

接收端代码:

void setup(){
  Serial.begin(115200);   //初始化串口并设置波特率为115200
}

void loop(){
  char val;
  val = Serial.read();     //读串口
  if(val!=-1){
  Serial.print(val);  //将收到是数据再通过串口发送出去
  }
}

STEP5: 从串口观察收发情况

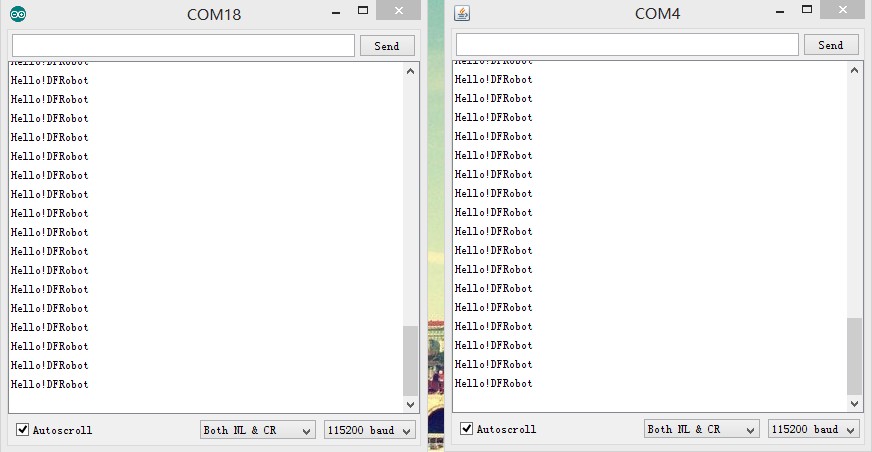

同时打开两个串口,观察收发情况。如下图所示。

Arduino通讯模块-Bluetooh Bee V2

四、蓝牙模块与Android手机通信

STEP 1:所需硬件

  • 1x DFRduino UNO R3
  • 1x IO 传感器扩展板 V7
  • 1x Bluetooh Bee V2蓝牙串口模块
  • 1x XBee USB Adapter 适配器
  • 1x USB电缆
  • 1x Mini USB电缆
  • 特定型号的Android 手机(下面会说明)

STEP2:按需求配置蓝牙模块

  • 设置模块角色:在和手机连接时,最重要的一个配置就是将蓝牙模块设置为从角色。
  • 设置串口参数:建议设置为115200,便于我们后面的调试。
  • 设置模块连接模式:如果当模块无法被适配器、主机搜索到或无法连接时,需配置该参数,配置为AT+CMODE=1。
  • 其他可以使用默认设置。具体如何设置,可以参看上面的蓝牙模块设置部分。

STEP3:硬件连接

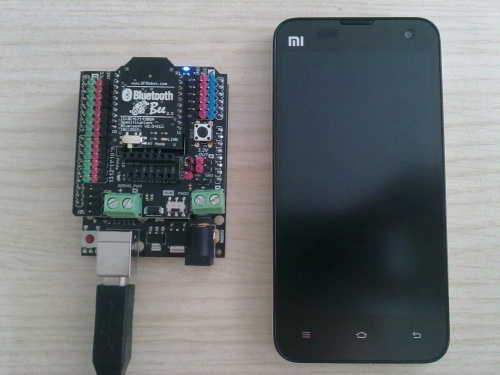

  • 把蓝牙模块插到I/O传感器扩展板上,再连接到UNO上。
  • UNO通过USB连接到电脑上。
    Arduino通讯模块-Bluetooh Bee V2

STEP4: 下载APP软件并安装

  • 打开Bluetooth Terminal下载页面,点击Install。
  • 如果无法安装,可以先点击列表查看是否含有你的手机型号。如果没有,很遗憾,那就无法使用该APP。如果有的话,请接着往下看。

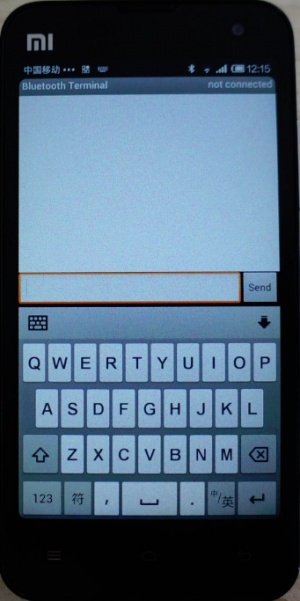

  • 建议可以在手机上,先搜索下载一个Google Play Store谷歌娱乐商店应用,之后在Google Play Syore中直接搜索Bluetooth Terminal,就能很方便的找到这个APP了。下载安装。安装完成后可以看到如下界面,说明成功安装了。
    Arduino通讯模块-Bluetooh Bee V2

STEP5: 手机与蓝牙模块配对并建立连接

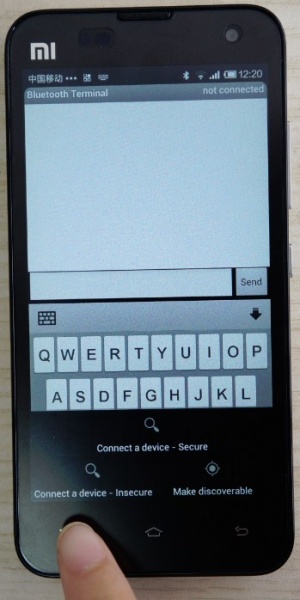

1、打开到手机蓝牙设置,先进行配对,密码为1234。每个手机的设置不同,你就自己捣鼓一下手机吧。这里就不便于截图。配对成功后,再回到软件界面,点击选择按钮,会出现如下的一个选择界面,这里也有可能由于手机类型不同,按键在不同地方。
Arduino通讯模块-Bluetooh Bee V2

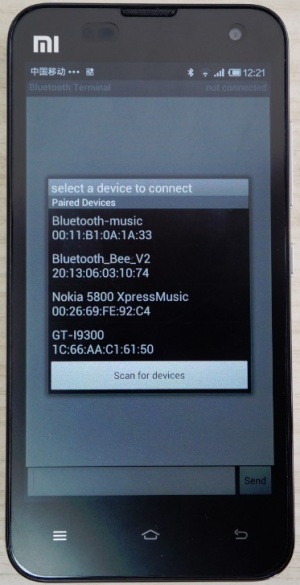

2、选择Connect a device – Secure,会跳出下面这个对话框。点击Bluetooth_Bee_V2,开始建立连接。
Arduino通讯模块-Bluetooh Bee V2

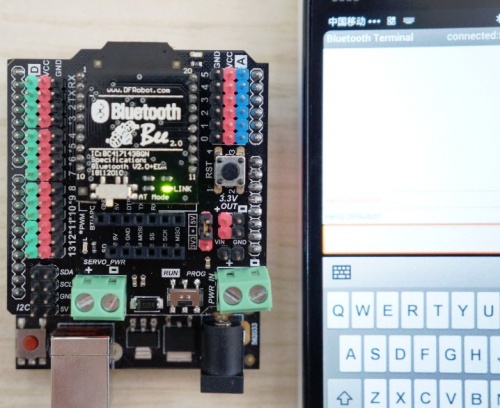

3、连接成功后,蓝牙模块上的指示灯将会长亮。
Arduino通讯模块-Bluetooh Bee V2

STEP6: 给UNO烧录一段测试代码,并查看收发数据

注意:
给UNO烧录程序时,选择的是UNO的串口号,而不是蓝牙的串口号。程序中的波特率设置与你蓝牙模块的波特率的设置保持一致。
我们这里使用的是新版的I/O扩展板,下载程序时,需将板子拨到Prog端,下载完后,再拨回Run端。
如果你使用的是旧版本的扩展板,记得下载程序时,请先拔下Bluetooth Bee V2蓝牙模块,下载完成后,再插回。
如果在下载程序的过程中,使连接断开了,记得重新建立连接。

1、UNO–>发送端,手机–>接受端,烧录以下代码。

 void setup()
  {
    Serial.begin(115200);             //初始化串口并设置波特率为115200
  }
  void loop()
  {
    Serial.print("Hello!");           //串口向外发送字符串
     Serial.println(" DFRobot");      //串口向外发送字符串 ,并带回车
    delay(1000);                  //延时
  }

烧录完成后,我们可以从手机的蓝牙终端看到UNO发送过来的数据。

2、UNO–>接收端,手机–>发送端,烧录以下代码。

void setup(){
  Serial.begin(115200);   //初始化串口并设置波特率为115200
}

void loop(){
  char val;
  val = Serial.read();     //读串口
  if(val!=-1){
  Serial.print(val);  //将收到是数据再通过串口发送出去
  }
}

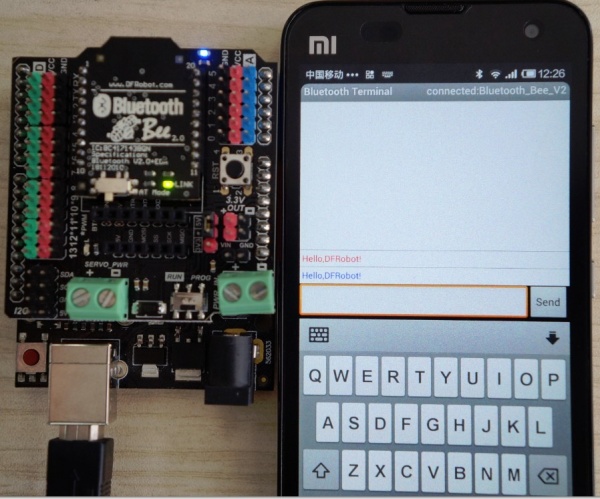

烧录完成后,在手机终端输入一段字符,我们就可以从串口监视器看到UNO的接收情况。下图是我们的收发结果。
Arduino通讯模块-Bluetooh Bee V2
Arduino通讯模块-Bluetooh Bee V2
